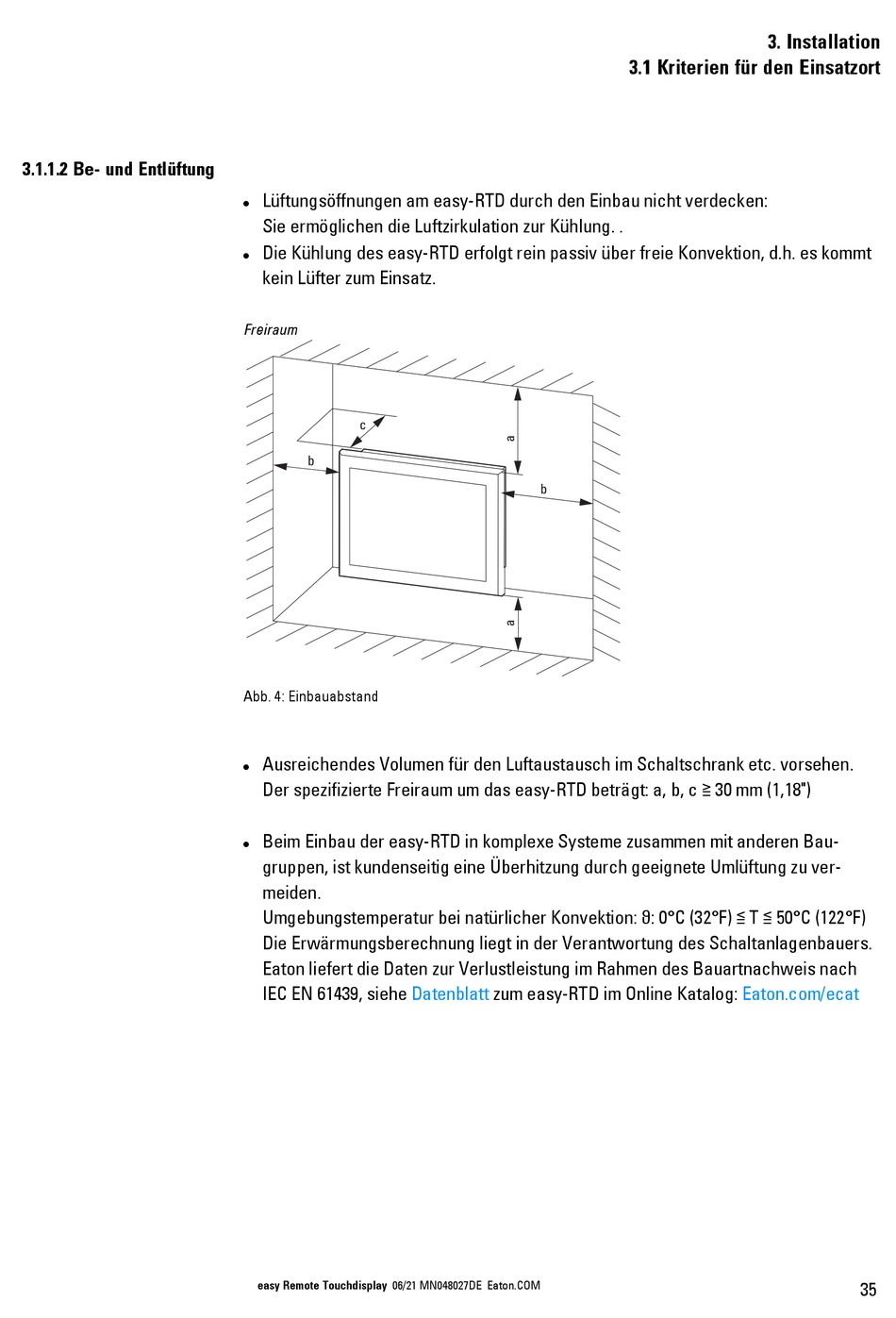

3.1.1.2 Be- und Entlüftung
Lüftungsöffnungen am easy-RTD durch den Einbau nicht verdecken:
l
Sie ermöglichen die Luftzirkulation zur Kühlung. .
Die Kühlung des easy-RTD erfolgt rein passiv über freie Konvektion, d.h. es kommt
l
kein Lüfter zum Einsatz.
Freiraum
c
b
Abb. 4: Einbauabstand
Ausreichendes Volumen für den Luftaustausch im Schaltschrank etc. vorsehen.
l
Der spezifizierte Freiraum um das easy-RTD beträgt: a, b, c ≧ 30 mm (1,18")
Beim Einbau der easy-RTD in komplexe Systeme zusammen mit anderen Bau-
l
gruppen, ist kundenseitig eine Überhitzung durch geeignete Umlüftung zu ver-
meiden.
Umgebungstemperatur bei natürlicher Konvektion: ϑ: 0°C (32°F) ≦ T ≦ 50°C (122°F)
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers.
Eaton liefert die Daten zur Verlustleistung im Rahmen des Bauartnachweis nach
IEC EN 61439, siehe
easy Remote Touchdisplay 06/21 MN048027DE Eaton.COM
b
Datenblatt
zum easy-RTD im Online Katalog:
