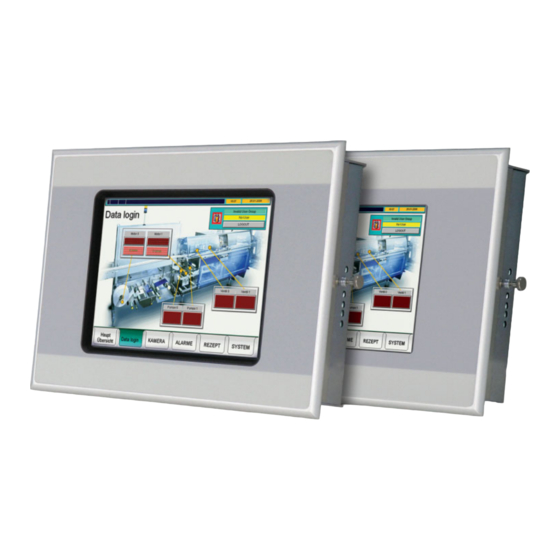

Eaton MICRO PANEL XVH300 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Eaton Anleitungen
  4. Touchscreen Monitoren
  5. MICRO PANEL XVH300
  6. Betriebsanleitung

Eaton MICRO PANEL XVH300 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
03/2013 MN04802008Z-DE
Betriebsanleitung
ersetzt M001505
XVH300
MICRO PANEL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Eaton MICRO PANEL XVH300

Inhaltszusammenfassung für Eaton MICRO PANEL XVH300

  • Seite 1 03/2013 MN04802008Z-DE Betriebsanleitung ersetzt M001505 XVH300 MICRO PANEL...
  • Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Dokuments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Genehmigung der Firma Eaton Automation AG, St. Gallen reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

  • Seite 3: Inhaltsverzeichnis

    Technische Bedingungen für Akzeptanz durch Underwriters Labaratories Inc. (UL) . 5.2.2 Kriterien für die Einbauposition ................... Schnittstellen....................... 5.3.1 Übersicht Schnittstellen....................5.3.2 Konfektionierung der Kabel mit D-Sub-Stecker ............5.3.3 Stromversorgung......................5.3.4 RS232 (System Port) ....................5.3.5 Ethernet........................5.3.6 USB-Device......................... 5.3.7 CAN..........................5.3.8 Profibus ........................MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 4 BAS-, CAN- und MPI-Geräte ..................9.1.2 SKS-Geräte......................... Display ........................Touchsensor ....................... 9.3.1 Geräte mit Resistiv-Touch................... 9.3.2 Geräte mit Infrarot-Touch 5,7"..................System ........................Schnittstellen....................... 9.5.1 Stromversorgung......................Geräteschutzarten....................... Zulassungen und Deklarationen ................. Angewandte Normen und Richtlinien................Umgebungsbedingungen .................... MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 5: Allgemeines

    (Informationen zu Netzwerken im Allgemeinen und zur Integration von PCs und MICRO PANELs in Netzwerken) Die Dokumente können heruntergeladen werden von: www.moeller.net, unter «Support»  www.eaton.eu (Dokumente-Nr. suchen via Suchfeld der Homepage)  www.eaton-automation.com, Bereich «DOWNLOADS»  MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 6 1 Allgemeines 1.3 Ergänzende Dokumentation MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 7: Gerätebeschreibung

    MH2-330-57BAS Resistiv-Touch, CAN-Schnittstelle XVH-330-57CAN MH2-330-57CAN Resistiv-Touch, Profibus-Schnittstelle XVH-330-57MPI MH2-330-57MPI Infrarot-Touch, ohne Feldbus XVH-340-57BAS MH2-340-57BAS Infrarot-Touch, CAN-Schnittstelle XVH-340-57CAN MH2-340-57CAN Infrarot-Touch, Profibus-Schnittstelle XVH-340-57MPI MH2-340-57MPI Infrarot-Touch, Suconet K- und RS232 (Sucom A) XVH-342-57SKS -Schnittstelle Tab. 1 Geräteausführungen MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 8 2 Gerätebeschreibung 2.4 Geräteausführungen Abb. 1 XVH300, MH2 mit Resistiv-Touch Abb. 2 XVH300, MH2 mit Infrarot-Touch Abb. 3 SKS-Gerät (XVH-342-57SKS) MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 9: Typenschild

    Hersteller-Adresse  Typenbezeichnung  Erforderliche Stromversorgung  Artikel-Nr. (Part-No oder Art.-No)  Serie-Nr.  Herstellungs-Zeitpunkt (Woche/Jahr)  Zulassungs-Zeichen und Informationen zur Zulassung  Anordnung von Schnittstellen und Bedienelementen  Erlaubte Einbauausrichtungen (Oberkante «Top»)  MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 10 2 Gerätebeschreibung 2.7 Kennzeichnung Support Um einen schnellen und optimalen Support zu erhalten, geben Sie dem Kundendienst immer folgende Daten vom Typenschild an: Artikel-Nr. (Part-No oder Art.-No)  Serie-Nr. (Serial-No)  MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 11: Sicherheitsvorschriften

    Lesen Sie vor dem Arbeiten mit dem Gerät dieses Kapitel. Es beinhaltet wichtige Infor- mationen betreffend Ihrer persönlichen Sicherheit. Dieses Kapitel muss von allen Per- sonen, die mit dem Gerät arbeiten, gelesen und verstanden worden sein. MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 12: Darstellung Hinweistafeln

    Weist auf eine Situation hin, die, wenn sie nicht vermieden wird, zu Sachschaden führen könnte.  Weist auf nützliche Informationen hin. Das verwendete Gefahrensymbol und der Text informieren über die konkrete Gefahr und über Mass- nahmen zur Gefahrenabwehr. MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 13: Obligatorisches, Personelles

    Es ist sicherzustellen, dass das Gerät fachgerecht und unter Berücksichtigung aller relevanten Normen und sicherheitstechnischen Regeln angeschlossen, montiert, gewartet und entsorgt wird. 3.3.5 Verbote Verboten ist die Realisierung sicherheitsrelevanter Funktionen (im Sinne von Personen- und Maschi- nenschutz) über das Gerät. MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 14: Voraussetzungen Für Einwandfreien Betrieb

    Missachtung von Regeln der Arbeitssicherheit  Ausfall oder Funktionsstörung des Geräts  Unsachgemässe Behandlung und Handhabung  Nichtbeachtung der Betriebsanleitung  Umbauten, Änderungen und Reparaturen am Gerät   Reparaturen, siehe Kapitel 7.3.1 Reparaturen,  56. MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 15: Gerätespezifische Gefahren

    Elektrostatische Entladungen können Bauteile schädigen oder zerstören. Berühren von elektrostatisch gefährdeten Bauteilen (z. B. Steckerpins) vermei-  den. Entladen Sie Ihren Körper elektrostatisch, bevor sie das Gerät berühren (z. B.  durch Berühren eines geerdeten metallischen Gegenstandes). MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 16 Das Gerät im betauten Zustand nicht einschalten.  Ist das Gerät betaut oder war es Temperaturschwankungen ausgesetzt, vor der  Inbetriebnahme das Gerät der Raumtemperatur angleichen lassen (Gerät nicht direkter Wärmestrahlung von Heizgeräten aussetzen). MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 17 Beschädigung des Geräts durch spitze oder scharfe Gegenstände und durch Flüs- sigkeiten. Keine spitzen oder scharfen Gegenstände (z. B. Messer) zum Reinigen verwen-  den. Keine aggressiven oder scheuernden Reinigungs- und Lösungsmittel verwen-  den. Verhindern, dass Flüssigkeiten in das Gerät gelangen (Kurzschlussgefahr).  MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 18 3 Sicherheitsvorschriften 3.4 Gerätespezifische Gefahren MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 19: Bedienungs- Und Anzeigeelemente

    Die Bedienung erfolgt durch Unterbrechung des Infrarot-Lichtgitters durch einen Finger oder einem geeigneten Gegenstand (min. ø 7 mm). Die Infrarot-Touch-Schutzscheibe muss nicht berührt werden. B Display Bedienungs- und Anzeigeelemente anzeigen. Tab. 3 Bedienungs- und Anzeigeelemente auf der Frontseite MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 20: Bedienungselemente Auf Der Serviceseite

    CF-Karte im CF-Slot fixieren. B CF-Slot 0 Steckplatz für CF-Karte mit Betriebssystem und typischerweise mit SPS- und Visualisierungsprojekten. C Auswurf-Taster CF-Karte auswerfen. D Control-Taster Funktion ist abhängig von der verwendeten Software. Tab. 4 Bedienungselemente auf der Serviceseite MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 21: Anzeigeelemente Auf Der Serviceseite

    (Infrarot-Touch reinigen, → Kapitel 7.2.3,  55). Blinkt, wenn der Resistiv-Touch falsch kalibriert ist (Touchkalibrie-  rung, → Dokument «MN05010007Z-DE Systembeschreibung Windows CE»). E SUPPLY OK (grün) Leuchtet, wenn alle internen Systemspannungen vorhanden sind. Tab. 5 Anzeigeelemente auf der Serviceseite MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 22: Bedienungs- Und Anzeigeelemente Auf Der Steckerseite Von Sks-Geräten

    (Richtung Stecker = eingeschaltet). Beim ersten und letzten Teilnehmer im Netzwerkverbund müssen  die Abschlusswiderstände eingeschaltet sein. Bei Punkt-zu-Punkt-Verbindungen (nur zwei Teilnehmer) sind diese  generell einzuschalten. Tab. 6 Bedienungs- und Anzeigeelemente auf der Steckerseite von SKS-Geräten MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 23: Installation

    5 Installation 5.1 Sicherheitsvorschriften Installation Sicherheitsvorschriften  Lesen Sie vor der Installation und Inbetriebnahme des Geräts das Kapitel 3 Sicherheits- vorschriften,  11. Es beinhaltet wichtige Informationen betreffend Ihrer persönlichen Sicherheit. MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 24: Voraussetzungen An Den Einsatzort

    Abstand von min. 15 cm zu wärmestrahlenden Bauteilen wie z. B. stark belastete Transforma-  toren Die zu erwartenden Temperaturen sind im zulässigen Bereich. Siehe Kapitel 9.9 Umgebungs-  bedingungen,  67. Eigenschaften der Montageflächen:  Materialstärke am Einbauausschnitt 2…5 mm  MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 25 5 Installation 5.2 Voraussetzungen an den Einsatzort Ebenheit ≤ 0,5 mm  (Diese Bedingung muss auch bei eingebautem Gerät eingehalten werden!) Rauhtiefe Rz ≤ 120  MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 26: Schnittstellen

    Die verwendeten Kabel müssen entsprechend der Schnittstellenbeschreibung in  diesem Dokument konfektioniert sein. Bei der Verdrahtung des Geräts müssen die Hinweise zur Verdrahtung der ent-  sprechenden Schnittstelle befolgt werden. Allgemeingültige Richtlinien und Normen müssen erfüllt werden.  MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 27: Übersicht Schnittstellen

    Abb. 9 Schnittstellen auf der Steckerseite der BAS-, CAN- und MPI-Geräte (Abbildung zeigt CAN-Gerät) Abb. 10 Schnittstellen auf der Steckerseite der SKS-Geräte Serviceseite: Abb. 11 Schnittstellen auf der Serviceseite (Abbildung zeigt Serviceseite der BAS-, CAN- und MPI-Geräte) MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 28 → Kapitel 5.3.9,  42 D System Port (SKS-Geräte) → Kapitel 5.3.4,  33 → Kapitel 5.3.3,  31 E Stromversorgung F DIAG Nur für Servicezwecke G USB-Device → Kapitel 5.3.6,  36 Tab. 7 Übersicht Schnittstellen MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 29: Konfektionierung Der Kabel Mit D-Sub-Stecker

    Das zurückgestülpte Schirmgeflecht-Ende muss vom Schrumpfschlauch oder von der Gummi-  tülle abgedeckt sein. Montieren Sie den D-Sub-Stecker an das Kabelende: Das blanke Schirmgeflecht muss mit der Bride an das Steckergehäuse geklemmt werden.  MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 30 B Schrumpfschlauch oder Gummitülle E D-Sub-Stecker C Bride F Befestigungsschraube UNC  Die in den technischen Daten des Geräts aufgeführten Werte bezüglich der EMV (Immu- nität und Emission) können nur bei Einhaltung der vorgeschriebenen Kabelausführung garantiert werden! MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 31: Stromversorgung

    Muss nicht angeschlossen werden. Ausnahme: für UL-Zulassung (→ Kapitel 5.2.1,  24). Dieser Anschluss kann, sofern von der Einbauumgebung gefordert, als Schutzerdanschluss verwendet werden. Versorgungsspannung 0 V (mit verbunden)  Tab. 8 Belegung Steckverbinder MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 32 0,75 mm / max. 2,5 mm (Litze oder Draht)  min. AWG18 / max. AWG12  Abisolierlänge 7 mm Max. Anzugsdrehmoment 0,6…0,8 Nm / 5…7 Lb. In. Tab. 9 Verdrahtung des Steckverbinders konfektionieren MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 33: Rs232 (System Port)

    Die maximale Baudrate ist von der Leitungslänge abhängig:  Leitungslänge Max. Baudrate 2,5 m 115200 Bit/s 57600 Bit/s 10 m 38400 Bit/s 15 m 19200 Bit/s 30 m 9600 Bit/s Tab. 11 Abhängigkeit Leitungslänge / Baudrate MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 34 5 Installation 5.3 Schnittstellen  Bei der Konfektionierung darauf achten, dass der Kabelschirm elektrisch gut leitend mit dem Steckergehäuse verbunden ist (→ Kapitel 5.3.2,  29). MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 35: Ethernet

    Ist die Ethernet-Schnittstelle starken Vibrationen ausgesetzt oder wird Zug auf die RJ45-Steckverbindung ausgeübt, kann die Kommunikation gestört und die Mecha- nik der Verbindung beschädigt werden. RJ45-Steckverbindung vor starker Vibration schützen.  RJ45-Steckverbindung vor Zugkraft auf die Buchse schützen.  MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 36: Usb-Device

    5 Installation 5.3 Schnittstellen 5.3.6 USB-Device Die USB-Device-Schnittstelle unterstützt USB 1.1. Abb. 18 USB-Device-Schnittstelle (USB-Device, Typ B) Kabel Nur USB-Standard-Kabel mit Abschirmung verwenden.  Maximale Kabellänge: 5 m.  MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 37: Can

    Zulässiger Wellenwiderstand 108…132 Ω Kapazitätsbelag < 60 pF/m ≥ 0,25 mm Aderquerschnitt / max. Leitungslänge / 100 m ≥ 0,34 mm / 250 m ≥ 0,75 mm / 500 m Tab. 14 Spezifikation Kabel MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 38 Das Bussegment muss an beiden Enden abgeschlossen sein.  Es dürfen nicht mehr als zwei Abschlüsse pro Bussegment vorhanden sein.  Der Betrieb ohne korrekten Leitungsabschluss kann zu Übertragungsfehlern führen.  Abb. 20 Bussegment mit vier Busteilnehmern MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 39: Profibus

    Normen IEC/EN 61158 und IEC/EN 61784) eingesetzt werden. Spezifikation Kabel 150 Ω Nennwellenwiderstand Zulässiger Wellenwiderstand 135…165 Ω Kapazitätsbelag < 30 pF/m < 110 Ω/km Schleifenwiderstand Adernquerschnitt ≥ 0,34 mm (22 AWG) Tab. 17 Spezifikation Kabel MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 40 Abschluss ist passiv, wird aber aus dem Busteilnehmer gespiesen. Er sorgt für einen definierten Ruhepegel auf dem Bus, wenn kein Busteilnehmer sendet. Diese Busabschlüsse werden vorzugs- weise extern, gemäss Profibus-Norm im Steckergehäuse, realisiert (können durch oben genannten Busanschlussstecker realisiert werden). Abb. 22 Bussegment mit vier Busteilnehmern MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 41 Es dürfen nicht mehr als zwei Abschlüsse pro Bussegment vorhanden sein.  Mindestens einer der beiden Abschlüsse muss durch den Busteilnehmer gespiesen  werden. Der Betrieb ohne korrekten Abschluss des Profibus-Netzes kann zu Übertragungs-  fehlern führen. MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 42: Rs485 (Com Port)

    Es müssen abgeschirmte, verdrillte Zweidrahtleitungen eingesetzt werden. Spezifikation Kabel Nennwellenwiderstand 120 Ω Zulässiger Wellenwiderstand 108…132 Ω Max. Leitungslänge 1200 m Mögliche Baudraten 9600 Bit/s 19200 Bit/s 38400 Bit/s 57600 Bit/s 115200 Bit/s Tab. 20 Spezifikation Kabel MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 43 Das Bussegment muss an beiden Enden abgeschlossen sein.  Es dürfen nicht mehr als zwei Abschlüsse pro Bussegment vorhanden sein.  Der Betrieb ohne korrekten Leitungsabschluss kann zu Übertragungsfehlern führen.  Abb. 24 Bussegment mit vier Busteilnehmern MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 44: Montage

    Hinweise zur Verdrahtung der entsprechenden Schnittstelle berücksichtigen. Siehe Kapitel 5.3  Schnittstellen,  26.  Das Gerät hat keinen Ein/Aus-Schalter. Ist in der Stromversorgung kein Schalter einge- baut, startet (bootet) das Gerät sobald es an der Stromversorgung angeschlossen ist. MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 45: Gerät Einbauen

    Undichte Stelle durch verdreht eingelegte Dichtungsschnur oder durch ungenügend schliessende Stossstelle. Die Stossstelle der Dichtungsschnur muss an der Unterseite des Geräts liegen.  Dichtungsschnur beim Einlegen nicht verdrehen.  Dichtungsschnur so ablängen und einlegen, dass die Stossstelle dicht schliesst.  MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 46 Werden die Gewindestifte zu fest angezogen, kann das Gerät beschädigt werden. Gewindestifte mit einem max. Drehmoment von 0,2 Nm anziehen.   Die Positionen der Halteklammern hängen von den Anforderungen an den Einbau ab. MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 47  Je eine Halteklammer an allen Befestigungspositionen (links, rechts und in der Mitte) Links und rechts am Gerät:  Je eine Halteklammer an der mittleren Befestigungsposition Abb. 29 Geräte mit acht Halteklammern (erfüllt IP65) MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 48 5 Installation 5.4 Montage MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 49: Bedienung

    Das Gerät im betauten Zustand nicht einschalten.  Ist das Gerät betaut oder war es Temperaturschwankungen ausgesetzt, vor der  Inbetriebnahme das Gerät der Raumtemperatur angleichen lassen (Gerät nicht direkter Wärmestrahlung von Heizgeräten aussetzen). MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 50: Gerät Aufstarten

    Setzen Sie die CF-Karte in den CF-Slot (B) ein.  Keine Gewalt anwenden (CF-Karten sind gegen verkehrtes Einsetzen gesichert). Abb. 31 Serviceseite des Gerätes (CF-Slot-Abdeckung demontiert) Montieren Sie die CF-Slot-Abdeckung (A). Setzen Sie das Gerät unter Spannung. Das Gerät bootet.  MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 51 (→ Dokument «MN05010007Z-DE Systembeschreibung Windows CE»): Passen Sie die Systemeinstellungen des Geräts an. Installieren Sie die erforderlichen Applikationsprogramme.  Die Lebensdauer der Hintergrundbeleuchtung kann durch Reduktion der Helligkeit er- höht werden (→ Dokument «MN05010007Z-DE Systembeschreibung Windows CE»). MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 52: Gerät Ausschalten

    Häufiges Ein- und Ausschalten des Geräts, speziell bei tiefen Temperaturen, reduziert die Lebensdauer der Kaltkathoden-Röhren (CCFL) der Hintergrundbeleuchtung. Häufiges Ein- und Ausschalten des Geräts vermeiden.  Stattdessen Helligkeit der Hintergrundbeleuchtung reduzieren (→ Dokument  «MN05010007Z-DE Systembeschreibung Windows CE»). Machen Sie das Gerät spannungslos. MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 53: Wartung Und Instandsetzung

    7 Wartung und Instandsetzung 7.1 Sicherheitsvorschriften Wartung und Instandsetzung Sicherheitsvorschriften  Lesen Sie vor dem Arbeiten mit dem Gerät das Kapitel 3 Sicherheitsvorschriften,  11. Es beinhaltet wichtige Informationen betreffend Ihrer persönlichen Sicherheit. MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 54: Wartung

    Bei hartnäckiger Verschmutzung sprühen Sie zuerst ein wenig Spülmittel auf das feuchte Tuch.  7.2.2 Resistiv-Touch nachkalibrieren Der Resistiv-Touch wird kalibriert ausgeliefert. Reagiert er nicht mehr korrekt auf Berührung, muss er nachkalibriert werden. Touchkalibrierung, siehe Dokument «MN05010007Z-DE Systembeschreibung Windows CE». MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 55: Infrarot-Touch Reinigen

    Bei hartnäckiger Verschmutzung sprühen Sie zuerst ein wenig Spülmittel auf das feuchte Tuch.  7.2.4 Infrarot-Touch nachkalibrieren Geräte mit Infrarot-Touch müssen nicht nachkalibriert werden. 7.2.5 Batterie Die eingebaute Batterie kann nicht ausgetauscht werden. Lebensdauer, siehe Kapitel 9.4 System,  64. MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 56: Instandsetzung

    Das Gerät darf ausschliesslich durch den Hersteller oder eine von ihm bevollmächtigte Reparaturstelle geöffnet werden. Für Reparaturen wenden Sie sich bitte an Ihren Lieferanten oder an den technischen Support von Eaton. Für den Transport sollte die Original-Verpackung verwendet werden. MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 57: Störungssuche Und -Behebung

    Hintergrundbeleuchtung ist defekt. Gerät zur Reparatur einsenden. Touch reagiert nicht oder nicht korrekt auf Betätigung. Resistiv-Touch ist nicht richtig kalibriert. Gerät starten (booten).  Touch kalibrieren  (→ Dokument «MN05010007Z-DE System- beschreibung Windows CE»). MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 58 (→ Kapitel 7.2.3,  55). Die Gewindestifte für die Montage des Geräts Gewindestifte lösen (max. Drehmoment sind zu fest angezogen. beachten, → Kapitel 5.4.1,  45). Gerät ist defekt. Gerät zur Reparatur einsenden. Tab. 21 Störungssuche und -behebung MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 59: Lagerung, Transport Und Entsorgung

    Beim Transport des Geräts muss verhindert sein, dass das Gerät beschädigt wird (sachgerechte Verpackung verwenden). Auch während dem Transport des Geräts müssen die Umgebungsbedingungen erfüllt sein. Siehe Kapitel 9.9 Umgebungsbedingungen,  67. Kontrollieren Sie das Gerät nach Ankunft auf Transportschäden. MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 60: Entsorgung

    Tab. 22 Verwendete Materialien Gerät  Die für unsere Gehäuse verwendeten Materialien sind halogenfrei. Verwendete Materialien Verpackung Verpackung Material Aussenverpackung Karton Innenverpackung Geschlossenzelliger Polyäthylen-Schaum, FCKW-frei  Kunststoffbeutel: Polyäthylen (PE)  Tab. 23 Verwendete Materialien Verpackung MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 61: Technische Daten

    212 mm Tiefe 60 mm Stärke Frontplatte 5 mm Einbautiefe 55 mm Einbauausschnitt 198 mm × 142 mm (±1 mm) Gewicht Ca. 1,7 kg Tab. 24 Masse und Gewichte der BAS-, CAN- und MPI-Geräte MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 62: Sks-Geräte

    156 mm Breite 212 mm Tiefe 81 mm Stärke Frontplatte 5 mm Einbautiefe 76 mm Einbauausschnitt 198 mm × 142 mm (±1 mm) Gewicht Ca. 1,9 kg Tab. 25 Masse und Gewichte der SKS-Geräte MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 63: Display

    XVH300; MH2 Resistiv-Touch Technologie 4-Draht Tab. 27 Touchsensor der Geräte mit Resistiv-Touch 9.3.2 Geräte mit Infrarot-Touch 5,7" Eigenschaft XVH300; MH2 Infrarot-Touch Auflösung 47 × 31 logische Kanäle Tab. 28 Touchsensor der Geräte mit Infrarot-Touch 5,7" MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 64: System

    Com Port RS485 (Suconet K), galvanisch getrennt System Port RS232 (Sucom A), nicht galvanisch getrennt Stromversorgung → Kapitel 9.5.1,  65 DIAG Nur für Servicezwecke USB-Device USB 1.1, nicht galvanisch getrennt Tab. 30 Schnittstellen MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 65: Stromversorgung

    Ja (Austausch nur durch den Hersteller oder eine von ihm bevollmächtigte Reparaturstelle erlaubt) Potentialtrennung Nein Tab. 31 Stromversorgung Geräteschutzarten Eigenschaft XVH300; MH2 Frontseite IP65: Benötigtes Zubehör für den Einbau: Zusätzlicher Halteklammern-Satz (Option)  Rückseite IP20 Tab. 32 Geräteschutzarten MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 66: Zulassungen Und Deklarationen

    (Technische Bedingungen für Akzeptanz durch UL, → Kapitel 5.2.1,  24) Produktenormen EN 50178 Ausrüstung von Starkstromanlagen mit elektroni- schen Betriebsmitteln IEC/EN 61131-2 Speicherprogrammierbare Steuerungen, Betriebs- mittelanforderungen und Prüfungen Tab. 34 Angewandte Normen und Richtlinien MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...

  • Seite 67: Umgebungsbedingungen

    Vibration gemäss IEC/EN 60068-2-6 Auslenkung: 5…9 Hz: 3,5 mm  9…60 Hz: 0,15 mm  Beschleunigung: 60…150 Hz: 2 g  Schock gemäss IEC/EN 60068-2-27 15 g / 11 ms Falltest Gemäss IEC/EN 60068-2-31 Tab. 35 Umgebungsbedingungen MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
  • Seite 68 9 Technische Daten 9.9 Umgebungsbedingungen MICRO PANEL XVH300 03/2013 MN04802008Z-DE www.eaton.com...
