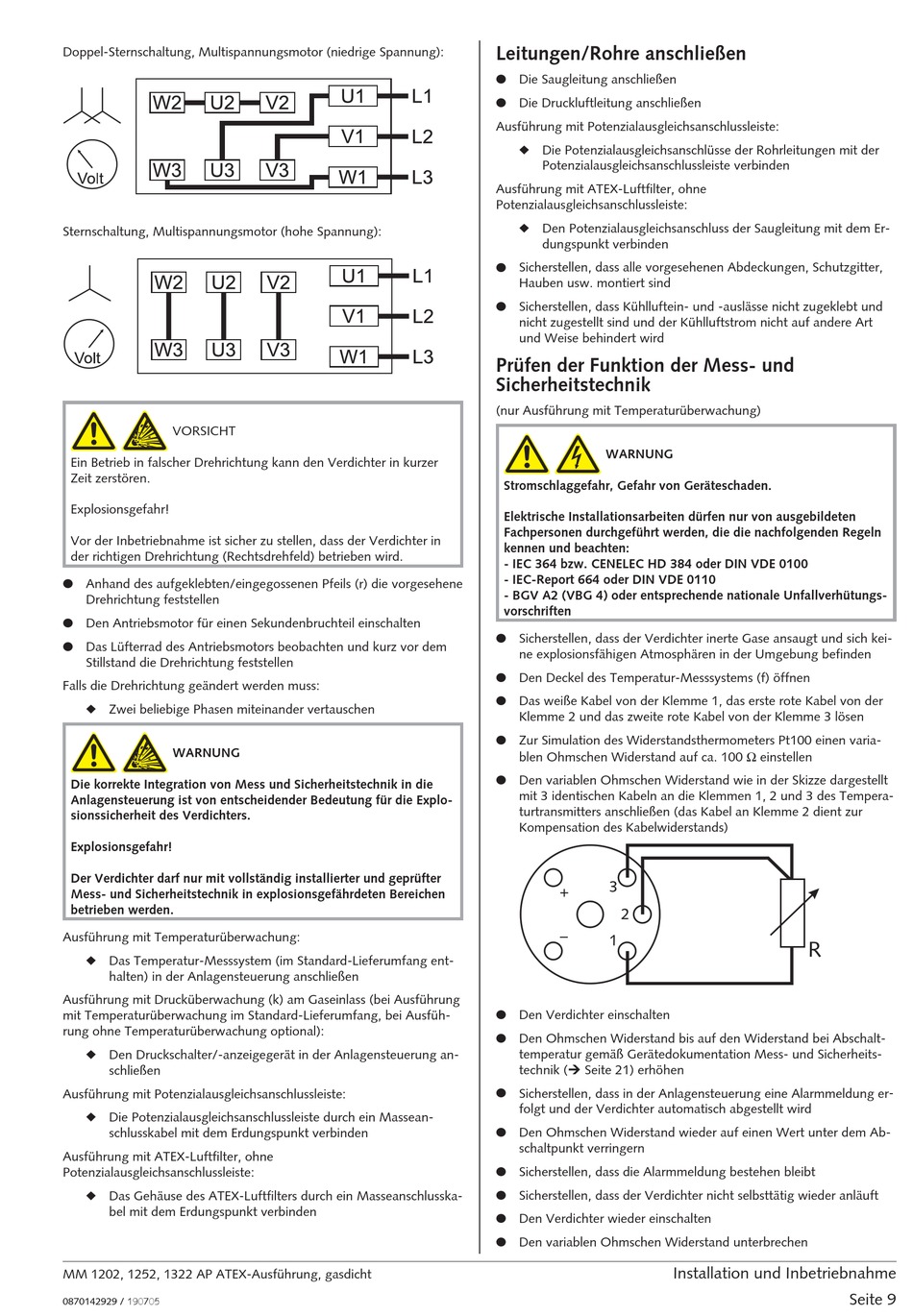

Doppel-Sternschaltung, Multispannungsmotor (niedrige Spannung):
Sternschaltung, Multispannungsmotor (hohe Spannung):
VORSICHT
_ad
Ein Betrieb in falscher Drehrichtung kann den Verdichter in kurzer
Zeit zerstören.
Explosionsgefahr!
Vor der Inbetriebnahme ist sicher zu stellen, dass der Verdichter in
der richtigen Drehrichtung (Rechtsdrehfeld) betrieben wird.
● Anhand des aufgeklebten/eingegossenen Pfeils (r) die vorgesehene
Drehrichtung feststellen
● Den Antriebsmotor für einen Sekundenbruchteil einschalten
● Das Lüfterrad des Antriebsmotors beobachten und kurz vor dem
Stillstand die Drehrichtung feststellen
Falls die Drehrichtung geändert werden muss:
◆ Zwei beliebige Phasen miteinander vertauschen
WARNUNG
Die korrekte Integration von Mess und Sicherheitstechnik in die
Anlagensteuerung ist von entscheidender Bedeutung für die Explo-
sionssicherheit des Verdichters.
Explosionsgefahr!
Der Verdichter darf nur mit vollständig installierter und geprüfter
Mess- und Sicherheitstechnik in explosionsgefährdeten Bereichen
betrieben werden.
Ausführung mit Temperaturüberwachung:
◆ Das Temperatur-Messsystem (im Standard-Lieferumfang ent-
halten) in der Anlagensteuerung anschließen
Ausführung mit Drucküberwachung (k) am Gaseinlass (bei Ausführung
mit Temperaturüberwachung im Standard-Lieferumfang, bei Ausfüh-
rung ohne Temperaturüberwachung optional):
◆ Den Druckschalter/-anzeigegerät in der Anlagensteuerung an-
schließen
Ausführung mit Potenzialausgleichsanschlussleiste:
◆ Die Potenzialausgleichsanschlussleiste durch ein Massean-
schlusskabel mit dem Erdungspunkt verbinden
Ausführung mit ATEX-Luftfilter, ohne
Potenzialausgleichsanschlussleiste:
◆ Das Gehäuse des ATEX-Luftfilters durch ein Masseanschlusska-
bel mit dem Erdungspunkt verbinden
MM 1202, 1252, 1322 AP ATEX-Ausführung, gasdicht
0870142929 / 190705
_ad
Leitungen/Rohre anschließen
● Die Saugleitung anschließen
● Die Druckluftleitung anschließen
Ausführung mit Potenzialausgleichsanschlussleiste:
◆ Die Potenzialausgleichsanschlüsse der Rohrleitungen mit der
Potenzialausgleichsanschlussleiste verbinden
Ausführung mit ATEX-Luftfilter, ohne
Potenzialausgleichsanschlussleiste:
◆ Den Potenzialausgleichsanschluss der Saugleitung mit dem Er-
dungspunkt verbinden
● Sicherstellen, dass alle vorgesehenen Abdeckungen, Schutzgitter,
Hauben usw. montiert sind
● Sicherstellen, dass Kühlluftein- und -auslässe nicht zugeklebt und
nicht zugestellt sind und der Kühlluftstrom nicht auf andere Art
und Weise behindert wird
Prüfen der Funktion der Mess- und
Sicherheitstechnik
(nur Ausführung mit Temperaturüberwachung)
WARNUNG
Stromschlaggefahr, Gefahr von Geräteschaden.
Elektrische Installationsarbeiten dürfen nur von ausgebildeten
Fachpersonen durchgeführt werden, die die nachfolgenden Regeln
kennen und beachten:
- IEC 364 bzw. CENELEC HD 384 oder DIN VDE 0100
- IEC-Report 664 oder DIN VDE 0110
- BGV A2 (VBG 4) oder entsprechende nationale Unfallverhütungs-
vorschriften
● Sicherstellen, dass der Verdichter inerte Gase ansaugt und sich kei-
ne explosionsfähigen Atmosphären in der Umgebung befinden
● Den Deckel des Temperatur-Messsystems (f) öffnen
● Das weiße Kabel von der Klemme 1, das erste rote Kabel von der
Klemme 2 und das zweite rote Kabel von der Klemme 3 lösen
● Zur Simulation des Widerstandsthermometers Pt100 einen varia-
blen Ohmschen Widerstand auf ca. 100 Ω einstellen
● Den variablen Ohmschen Widerstand wie in der Skizze dargestellt
mit 3 identischen Kabeln an die Klemmen 1, 2 und 3 des Tempera-
turtransmitters anschließen (das Kabel an Klemme 2 dient zur
Kompensation des Kabelwiderstands)
● Den Verdichter einschalten
● Den Ohmschen Widerstand bis auf den Widerstand bei Abschalt-
temperatur gemäß Gerätedokumentation Mess- und Sicherheits-
technik (Ú Seite 21) erhöhen
● Sicherstellen, dass in der Anlagensteuerung eine Alarmmeldung er-
folgt und der Verdichter automatisch abgestellt wird
● Den Ohmschen Widerstand wieder auf einen Wert unter dem Ab-
schaltpunkt verringern
● Sicherstellen, dass die Alarmmeldung bestehen bleibt
● Sicherstellen, dass der Verdichter nicht selbsttätig wieder anläuft
● Den Verdichter wieder einschalten
● Den variablen Ohmschen Widerstand unterbrechen
_ab
Installation und Inbetriebnahme
Seite 9
