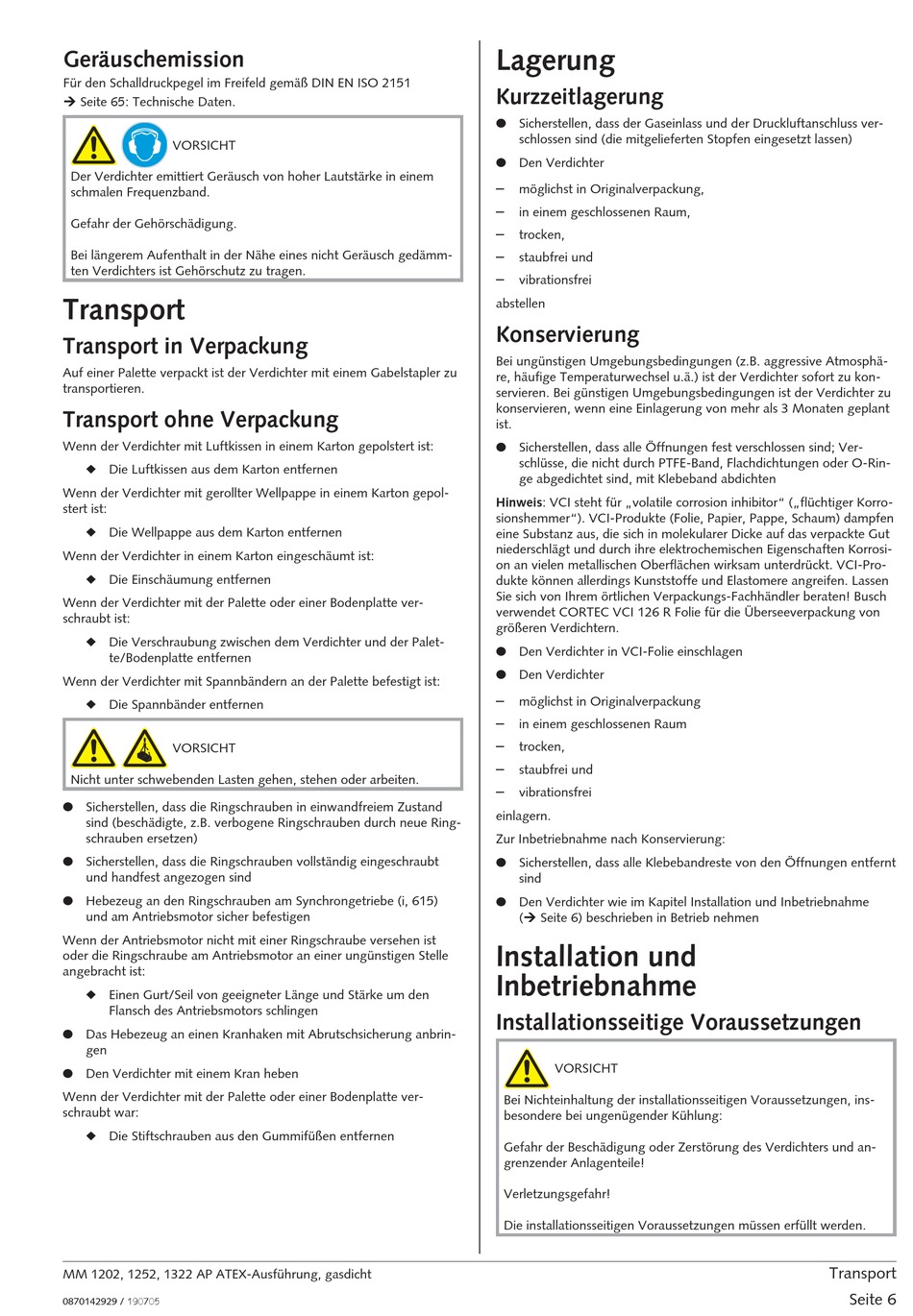

Geräuschemission
Für den Schalldruckpegel im Freifeld gemäß DIN EN ISO 2151
Ú Seite 65: Technische Daten.
VORSICHT
_a4
Der Verdichter emittiert Geräusch von hoher Lautstärke in einem
schmalen Frequenzband.
Gefahr der Gehörschädigung.
Bei längerem Aufenthalt in der Nähe eines nicht Geräusch gedämm-
ten Verdichters ist Gehörschutz zu tragen.
Transport
Transport in Verpackung
Auf einer Palette verpackt ist der Verdichter mit einem Gabelstapler zu
transportieren.
Transport ohne Verpackung
Wenn der Verdichter mit Luftkissen in einem Karton gepolstert ist:
◆ Die Luftkissen aus dem Karton entfernen
Wenn der Verdichter mit gerollter Wellpappe in einem Karton gepol-
stert ist:
◆ Die Wellpappe aus dem Karton entfernen
Wenn der Verdichter in einem Karton eingeschäumt ist:
◆ Die Einschäumung entfernen
Wenn der Verdichter mit der Palette oder einer Bodenplatte ver-
schraubt ist:
◆ Die Verschraubung zwischen dem Verdichter und der Palet-
te/Bodenplatte entfernen
Wenn der Verdichter mit Spannbändern an der Palette befestigt ist:
◆ Die Spannbänder entfernen
VORSICHT
_af
Nicht unter schwebenden Lasten gehen, stehen oder arbeiten.
● Sicherstellen, dass die Ringschrauben in einwandfreiem Zustand
sind (beschädigte, z.B. verbogene Ringschrauben durch neue Ring-
schrauben ersetzen)
● Sicherstellen, dass die Ringschrauben vollständig eingeschraubt
und handfest angezogen sind
● Hebezeug an den Ringschrauben am Synchrongetriebe (i, 615)
und am Antriebsmotor sicher befestigen
Wenn der Antriebsmotor nicht mit einer Ringschraube versehen ist
oder die Ringschraube am Antriebsmotor an einer ungünstigen Stelle
angebracht ist:
◆ Einen Gurt/Seil von geeigneter Länge und Stärke um den
Flansch des Antriebsmotors schlingen
● Das Hebezeug an einen Kranhaken mit Abrutschsicherung anbrin-
gen
● Den Verdichter mit einem Kran heben
Wenn der Verdichter mit der Palette oder einer Bodenplatte ver-
schraubt war:
◆ Die Stiftschrauben aus den Gummifüßen entfernen
MM 1202, 1252, 1322 AP ATEX-Ausführung, gasdicht
0870142929 / 190705
Lagerung
Kurzzeitlagerung
● Sicherstellen, dass der Gaseinlass und der Druckluftanschluss ver-
schlossen sind (die mitgelieferten Stopfen eingesetzt lassen)
● Den Verdichter
–
möglichst in Originalverpackung,
–
in einem geschlossenen Raum,
–
trocken,
–
staubfrei und
–
vibrationsfrei
abstellen
Konservierung
Bei ungünstigen Umgebungsbedingungen (z.B. aggressive Atmosphä-
re, häufige Temperaturwechsel u.ä.) ist der Verdichter sofort zu kon-
servieren. Bei günstigen Umgebungsbedingungen ist der Verdichter zu
konservieren, wenn eine Einlagerung von mehr als 3 Monaten geplant
ist.
● Sicherstellen, dass alle Öffnungen fest verschlossen sind; Ver-
schlüsse, die nicht durch PTFE-Band, Flachdichtungen oder O-Rin-
ge abgedichtet sind, mit Klebeband abdichten
Hinweis: VCI steht für „volatile corrosion inhibitor" („flüchtiger Korro-
sionshemmer"). VCI-Produkte (Folie, Papier, Pappe, Schaum) dampfen
eine Substanz aus, die sich in molekularer Dicke auf das verpackte Gut
niederschlägt und durch ihre elektrochemischen Eigenschaften Korrosi-
on an vielen metallischen Oberflächen wirksam unterdrückt. VCI-Pro-
dukte können allerdings Kunststoffe und Elastomere angreifen. Lassen
Sie sich von Ihrem örtlichen Verpackungs-Fachhändler beraten! Busch
verwendet CORTEC VCI 126 R Folie für die Überseeverpackung von
größeren Verdichtern.
● Den Verdichter in VCI-Folie einschlagen
● Den Verdichter
–
möglichst in Originalverpackung
–
in einem geschlossenen Raum
–
trocken,
–
staubfrei und
–
vibrationsfrei
einlagern.
Zur Inbetriebnahme nach Konservierung:
● Sicherstellen, dass alle Klebebandreste von den Öffnungen entfernt
sind
● Den Verdichter wie im Kapitel Installation und Inbetriebnahme
(Ú Seite 6) beschrieben in Betrieb nehmen
Installation und
Inbetriebnahme
Installationsseitige Voraussetzungen
VORSICHT
_a
Bei Nichteinhaltung der installationsseitigen Voraussetzungen, ins-
besondere bei ungenügender Kühlung:
Gefahr der Beschädigung oder Zerstörung des Verdichters und an-
grenzender Anlagenteile!
Verletzungsgefahr!
Die installationsseitigen Voraussetzungen müssen erfüllt werden.
Transport
Seite 6
