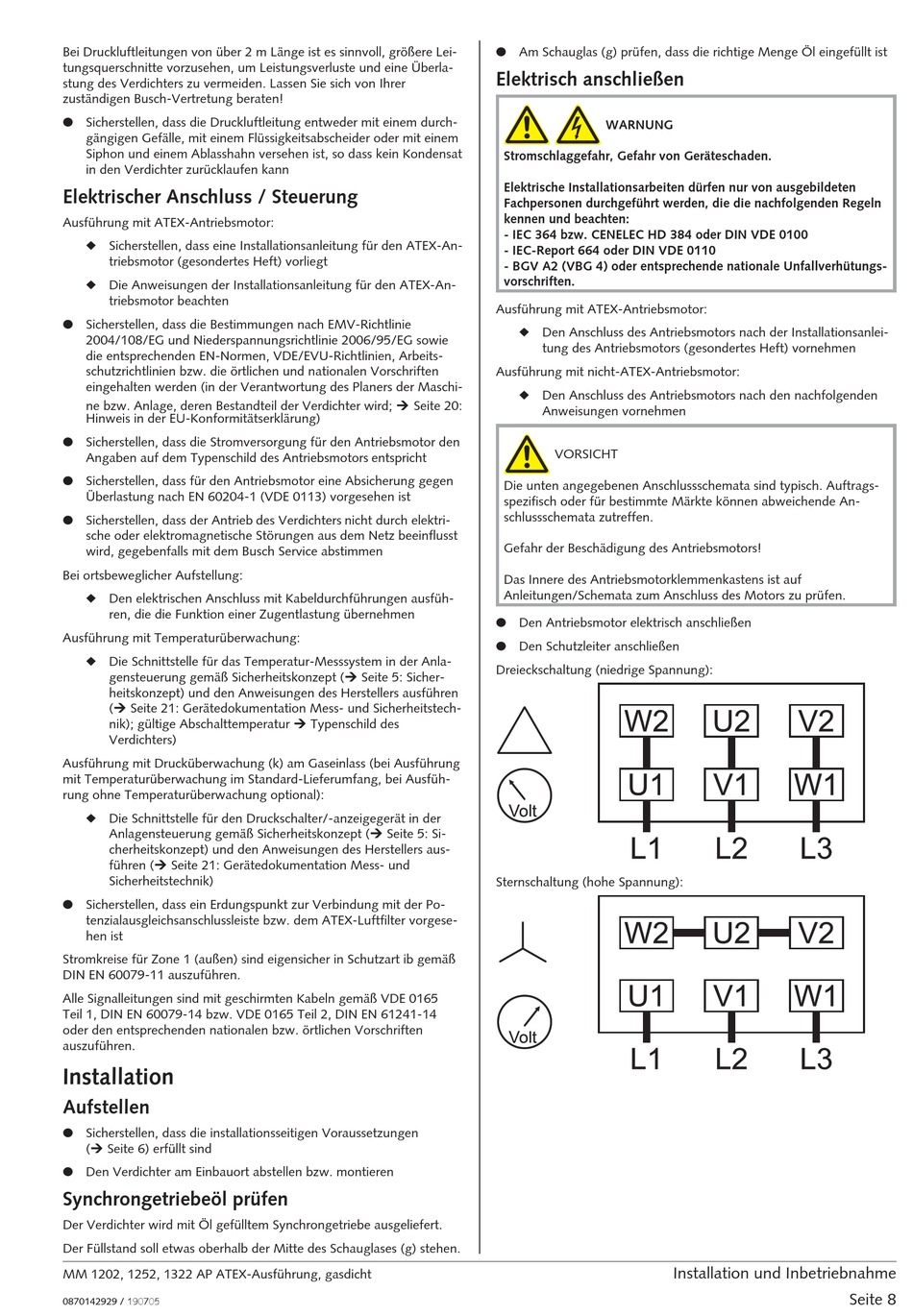

Bei Druckluftleitungen von über 2 m Länge ist es sinnvoll, größere Lei-
tungsquerschnitte vorzusehen, um Leistungsverluste und eine Überla-
stung des Verdichters zu vermeiden. Lassen Sie sich von Ihrer
zuständigen Busch-Vertretung beraten!
● Sicherstellen, dass die Druckluftleitung entweder mit einem durch-
gängigen Gefälle, mit einem Flüssigkeitsabscheider oder mit einem
Siphon und einem Ablasshahn versehen ist, so dass kein Kondensat
in den Verdichter zurücklaufen kann
Elektrischer Anschluss / Steuerung
Ausführung mit ATEX-Antriebsmotor:
◆ Sicherstellen, dass eine Installationsanleitung für den ATEX-An-
triebsmotor (gesondertes Heft) vorliegt
◆ Die Anweisungen der Installationsanleitung für den ATEX-An-
triebsmotor beachten
● Sicherstellen, dass die Bestimmungen nach EMV-Richtlinie
2004/108/EG und Niederspannungsrichtlinie 2006/95/EG sowie
die entsprechenden EN-Normen, VDE/EVU-Richtlinien, Arbeits-
schutzrichtlinien bzw. die örtlichen und nationalen Vorschriften
eingehalten werden (in der Verantwortung des Planers der Maschi-
ne bzw. Anlage, deren Bestandteil der Verdichter wird; Ú Seite 20:
Hinweis in der EU-Konformitätserklärung)
● Sicherstellen, dass die Stromversorgung für den Antriebsmotor den
Angaben auf dem Typenschild des Antriebsmotors entspricht
● Sicherstellen, dass für den Antriebsmotor eine Absicherung gegen
Überlastung nach EN 60204-1 (VDE 0113) vorgesehen ist
● Sicherstellen, dass der Antrieb des Verdichters nicht durch elektri-
sche oder elektromagnetische Störungen aus dem Netz beeinflusst
wird, gegebenfalls mit dem Busch Service abstimmen
Bei ortsbeweglicher Aufstellung:
◆ Den elektrischen Anschluss mit Kabeldurchführungen ausfüh-
ren, die die Funktion einer Zugentlastung übernehmen
Ausführung mit Temperaturüberwachung:
◆ Die Schnittstelle für das Temperatur-Messsystem in der Anla-
gensteuerung gemäß Sicherheitskonzept (Ú Seite 5: Sicher-
heitskonzept) und den Anweisungen des Herstellers ausführen
(Ú Seite 21: Gerätedokumentation Mess- und Sicherheitstech-
nik); gültige Abschalttemperatur Ú Typenschild des
Verdichters)
Ausführung mit Drucküberwachung (k) am Gaseinlass (bei Ausführung
mit Temperaturüberwachung im Standard-Lieferumfang, bei Ausfüh-
rung ohne Temperaturüberwachung optional):
◆ Die Schnittstelle für den Druckschalter/-anzeigegerät in der
Anlagensteuerung gemäß Sicherheitskonzept (Ú Seite 5: Si-
cherheitskonzept) und den Anweisungen des Herstellers aus-
führen (Ú Seite 21: Gerätedokumentation Mess- und
Sicherheitstechnik)
● Sicherstellen, dass ein Erdungspunkt zur Verbindung mit der Po-
tenzialausgleichsanschlussleiste bzw. dem ATEX-Luftfilter vorgese-
hen ist
Stromkreise für Zone 1 (außen) sind eigensicher in Schutzart ib gemäß
DIN EN 60079-11 auszuführen.
Alle Signalleitungen sind mit geschirmten Kabeln gemäß VDE 0165
Teil 1, DIN EN 60079-14 bzw. VDE 0165 Teil 2, DIN EN 61241-14
oder den entsprechenden nationalen bzw. örtlichen Vorschriften
auszuführen.
Installation
Aufstellen
● Sicherstellen, dass die installationsseitigen Voraussetzungen
(Ú Seite 6) erfüllt sind
● Den Verdichter am Einbauort abstellen bzw. montieren
Synchrongetriebeöl prüfen
Der Verdichter wird mit Öl gefülltem Synchrongetriebe ausgeliefert.
Der Füllstand soll etwas oberhalb der Mitte des Schauglases (g) stehen.
MM 1202, 1252, 1322 AP ATEX-Ausführung, gasdicht
0870142929 / 190705
● Am Schauglas (g) prüfen, dass die richtige Menge Öl eingefüllt ist
Elektrisch anschließen
WARNUNG
Stromschlaggefahr, Gefahr von Geräteschaden.
Elektrische Installationsarbeiten dürfen nur von ausgebildeten
Fachpersonen durchgeführt werden, die die nachfolgenden Regeln
kennen und beachten:
- IEC 364 bzw. CENELEC HD 384 oder DIN VDE 0100
- IEC-Report 664 oder DIN VDE 0110
- BGV A2 (VBG 4) oder entsprechende nationale Unfallverhütungs-
vorschriften.
Ausführung mit ATEX-Antriebsmotor:
◆ Den Anschluss des Antriebsmotors nach der Installationsanlei-
tung des Antriebsmotors (gesondertes Heft) vornehmen
Ausführung mit nicht-ATEX-Antriebsmotor:
◆ Den Anschluss des Antriebsmotors nach den nachfolgenden
Anweisungen vornehmen
VORSICHT
_a
Die unten angegebenen Anschlussschemata sind typisch. Auftrags-
spezifisch oder für bestimmte Märkte können abweichende An-
schlussschemata zutreffen.
Gefahr der Beschädigung des Antriebsmotors!
Das Innere des Antriebsmotorklemmenkastens ist auf
Anleitungen/Schemata zum Anschluss des Motors zu prüfen.
● Den Antriebsmotor elektrisch anschließen
● Den Schutzleiter anschließen
Dreieckschaltung (niedrige Spannung):
Sternschaltung (hohe Spannung):
_ab
Installation und Inbetriebnahme
Seite 8
