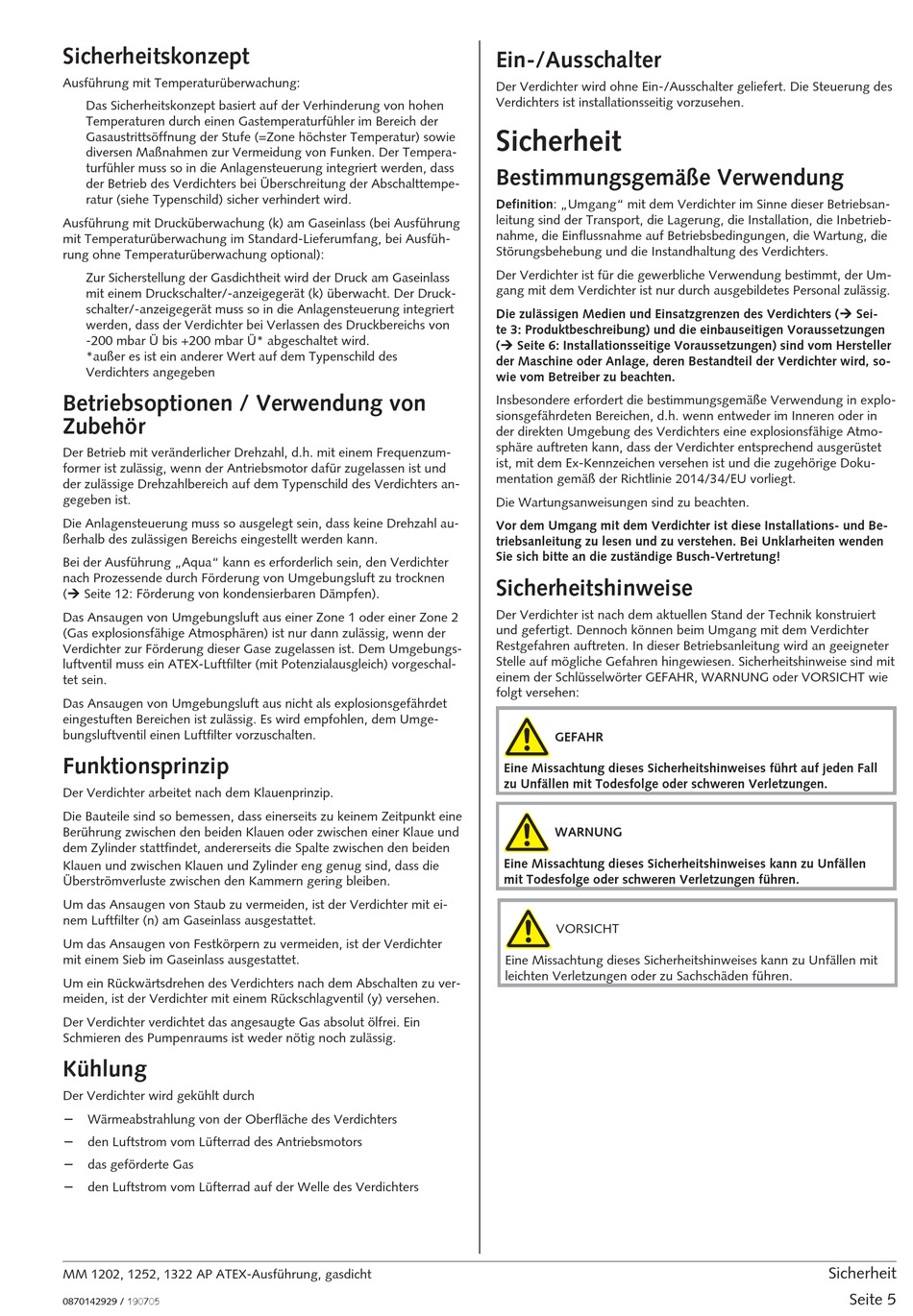

Sicherheitskonzept
Ausführung mit Temperaturüberwachung:
Das Sicherheitskonzept basiert auf der Verhinderung von hohen
Temperaturen durch einen Gastemperaturfühler im Bereich der
Gasaustrittsöffnung der Stufe (=Zone höchster Temperatur) sowie
diversen Maßnahmen zur Vermeidung von Funken. Der Tempera-
turfühler muss so in die Anlagensteuerung integriert werden, dass
der Betrieb des Verdichters bei Überschreitung der Abschalttempe-
ratur (siehe Typenschild) sicher verhindert wird.
Ausführung mit Drucküberwachung (k) am Gaseinlass (bei Ausführung
mit Temperaturüberwachung im Standard-Lieferumfang, bei Ausfüh-
rung ohne Temperaturüberwachung optional):
Zur Sicherstellung der Gasdichtheit wird der Druck am Gaseinlass
mit einem Druckschalter/-anzeigegerät (k) überwacht. Der Druck-
schalter/-anzeigegerät muss so in die Anlagensteuerung integriert
werden, dass der Verdichter bei Verlassen des Druckbereichs von
-200 mbar Ü bis +200 mbar Ü* abgeschaltet wird.
*außer es ist ein anderer Wert auf dem Typenschild des
Verdichters angegeben
Betriebsoptionen / Verwendung von
Zubehör
Der Betrieb mit veränderlicher Drehzahl, d.h. mit einem Frequenzum-
former ist zulässig, wenn der Antriebsmotor dafür zugelassen ist und
der zulässige Drehzahlbereich auf dem Typenschild des Verdichters an-
gegeben ist.
Die Anlagensteuerung muss so ausgelegt sein, dass keine Drehzahl au-
ßerhalb des zulässigen Bereichs eingestellt werden kann.
Bei der Ausführung „Aqua" kann es erforderlich sein, den Verdichter
nach Prozessende durch Förderung von Umgebungsluft zu trocknen
(Ú Seite 12: Förderung von kondensierbaren Dämpfen).
Das Ansaugen von Umgebungsluft aus einer Zone 1 oder einer Zone 2
(Gas explosionsfähige Atmosphären) ist nur dann zulässig, wenn der
Verdichter zur Förderung dieser Gase zugelassen ist. Dem Umgebungs-
luftventil muss ein ATEX-Luftfilter (mit Potenzialausgleich) vorgeschal-
tet sein.
Das Ansaugen von Umgebungsluft aus nicht als explosionsgefährdet
eingestuften Bereichen ist zulässig. Es wird empfohlen, dem Umge-
bungsluftventil einen Luftfilter vorzuschalten.
Funktionsprinzip
Der Verdichter arbeitet nach dem Klauenprinzip.
Die Bauteile sind so bemessen, dass einerseits zu keinem Zeitpunkt eine
Berührung zwischen den beiden Klauen oder zwischen einer Klaue und
dem Zylinder stattfindet, andererseits die Spalte zwischen den beiden
Klauen und zwischen Klauen und Zylinder eng genug sind, dass die
Überströmverluste zwischen den Kammern gering bleiben.
Um das Ansaugen von Staub zu vermeiden, ist der Verdichter mit ei-
nem Luftfilter (n) am Gaseinlass ausgestattet.
Um das Ansaugen von Festkörpern zu vermeiden, ist der Verdichter
mit einem Sieb im Gaseinlass ausgestattet.
Um ein Rückwärtsdrehen des Verdichters nach dem Abschalten zu ver-
meiden, ist der Verdichter mit einem Rückschlagventil (y) versehen.
Der Verdichter verdichtet das angesaugte Gas absolut ölfrei. Ein
Schmieren des Pumpenraums ist weder nötig noch zulässig.
Kühlung
Der Verdichter wird gekühlt durch
–
Wärmeabstrahlung von der Oberfläche des Verdichters
–
den Luftstrom vom Lüfterrad des Antriebsmotors
–
das geförderte Gas
–
den Luftstrom vom Lüfterrad auf der Welle des Verdichters
MM 1202, 1252, 1322 AP ATEX-Ausführung, gasdicht
0870142929 / 190705
Ein-/Ausschalter
Der Verdichter wird ohne Ein-/Ausschalter geliefert. Die Steuerung des
Verdichters ist installationsseitig vorzusehen.
Sicherheit
Bestimmungsgemäße Verwendung
Definition: „Umgang" mit dem Verdichter im Sinne dieser Betriebsan-
leitung sind der Transport, die Lagerung, die Installation, die Inbetrieb-
nahme, die Einflussnahme auf Betriebsbedingungen, die Wartung, die
Störungsbehebung und die Instandhaltung des Verdichters.
Der Verdichter ist für die gewerbliche Verwendung bestimmt, der Um-
gang mit dem Verdichter ist nur durch ausgebildetes Personal zulässig.
Die zulässigen Medien und Einsatzgrenzen des Verdichters (Ú Sei-
te 3: Produktbeschreibung) und die einbauseitigen Voraussetzungen
(Ú Seite 6: Installationsseitige Voraussetzungen) sind vom Hersteller
der Maschine oder Anlage, deren Bestandteil der Verdichter wird, so-
wie vom Betreiber zu beachten.
Insbesondere erfordert die bestimmungsgemäße Verwendung in explo-
sionsgefährdeten Bereichen, d.h. wenn entweder im Inneren oder in
der direkten Umgebung des Verdichters eine explosionsfähige Atmo-
sphäre auftreten kann, dass der Verdichter entsprechend ausgerüstet
ist, mit dem Ex-Kennzeichen versehen ist und die zugehörige Doku-
mentation gemäß der Richtlinie 2014/34/EU vorliegt.
Die Wartungsanweisungen sind zu beachten.
Vor dem Umgang mit dem Verdichter ist diese Installations- und Be-
triebsanleitung zu lesen und zu verstehen. Bei Unklarheiten wenden
Sie sich bitte an die zuständige Busch-Vertretung!
Sicherheitshinweise
Der Verdichter ist nach dem aktuellen Stand der Technik konstruiert
und gefertigt. Dennoch können beim Umgang mit dem Verdichter
Restgefahren auftreten. In dieser Betriebsanleitung wird an geeigneter
Stelle auf mögliche Gefahren hingewiesen. Sicherheitshinweise sind mit
einem der Schlüsselwörter GEFAHR, WARNUNG oder VORSICHT wie
folgt versehen:
GEFAHR
_a
Eine Missachtung dieses Sicherheitshinweises führt auf jeden Fall
zu Unfällen mit Todesfolge oder schweren Verletzungen.
WARNUNG
_a
Eine Missachtung dieses Sicherheitshinweises kann zu Unfällen
mit Todesfolge oder schweren Verletzungen führen.
VORSICHT
_a
Eine Missachtung dieses Sicherheitshinweises kann zu Unfällen mit
leichten Verletzungen oder zu Sachschäden führen.
Sicherheit
Seite 5
