Funktionsdiagnose

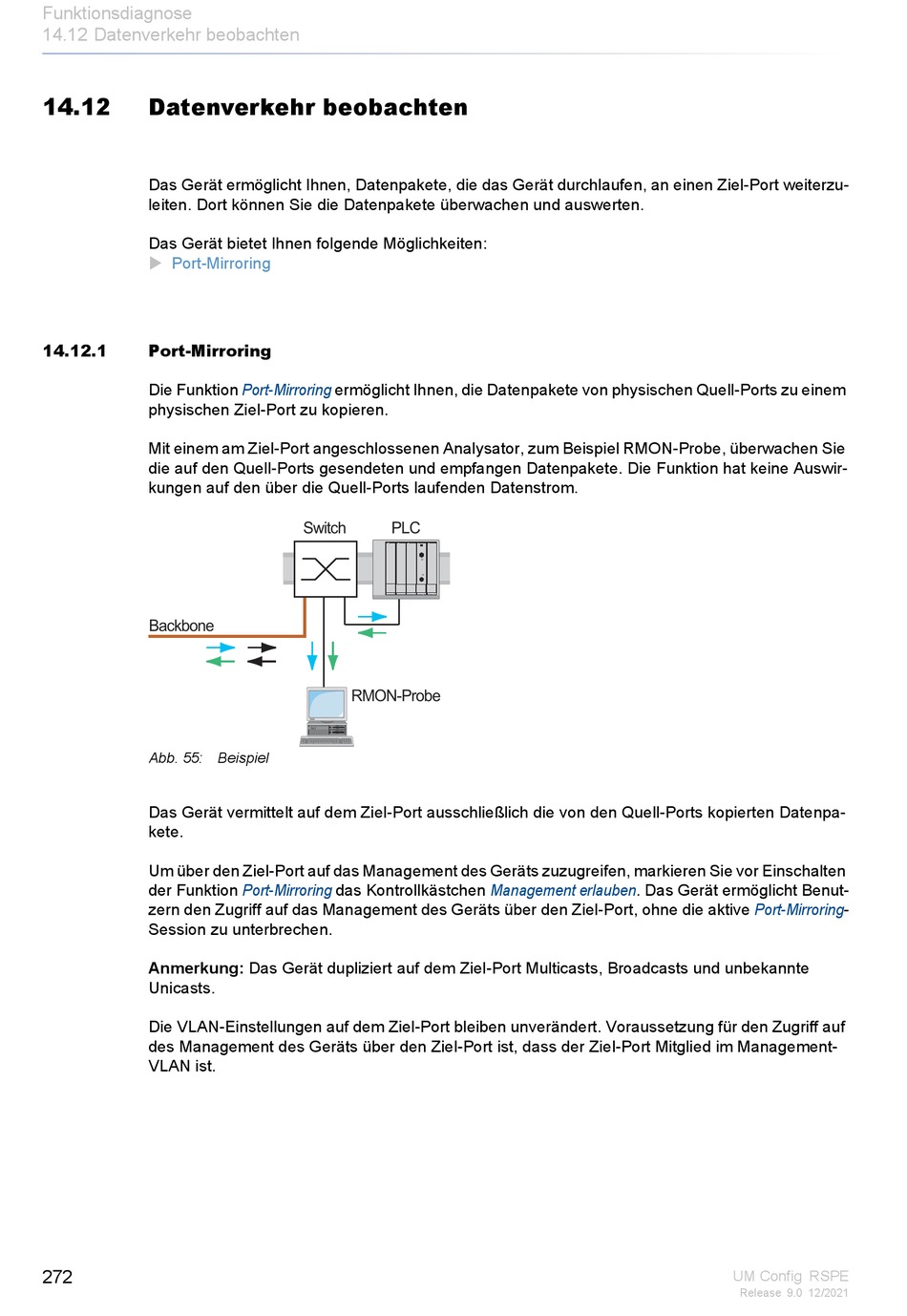

14.12 Datenverkehr beobachten

14.12 Datenverkehr beobachten
Das Gerät ermöglicht Ihnen, Datenpakete, die das Gerät durchlaufen, an einen Ziel-Port weiterzu-
leiten. Dort können Sie die Datenpakete überwachen und auswerten.
Das Gerät bietet Ihnen folgende Möglichkeiten:

Port-Mirroring


14.12.1 Port-Mirroring
Die Funktion
physischen Ziel-Port zu kopieren.
Mit einem am Ziel-Port angeschlossenen Analysator, zum Beispiel RMON-Probe, überwachen Sie
die auf den Quell-Ports gesendeten und empfangen Datenpakete. Die Funktion hat keine Auswir-
kungen auf den über die Quell-Ports laufenden Datenstrom.
Backbone
Abb. 55: Beispiel
Das Gerät vermittelt auf dem Ziel-Port ausschließlich die von den Quell-Ports kopierten Datenpa-
kete.
Um über den Ziel-Port auf das Management des Geräts zuzugreifen, markieren Sie vor Einschalten
der Funktion
zern den Zugriff auf das Management des Geräts über den Ziel-Port, ohne die aktive Port-Mirroring-
Session zu unterbrechen.
Anmerkung: Das Gerät dupliziert auf dem Ziel-Port Multicasts, Broadcasts und unbekannte
Unicasts.
Die VLAN-Einstellungen auf dem Ziel-Port bleiben unverändert. Voraussetzung für den Zugriff auf
des Management des Geräts über den Ziel-Port ist, dass der Ziel-Port Mitglied im Management-
VLAN ist.
272
ermöglicht Ihnen, die Datenpakete von physischen Quell-Ports zu einem
Port-Mirroring
Switch PLC
RMON-Probe
Port-Mirroring das Kontrollkästchen Management erlauben. Das Gerät ermöglicht Benut-
UM Config RSPE
Release 9.0 12/2021
