13.6 Spanning Tree
Port-Identifikation
Nach dem ursprünglichen Standard IEEE 802.1D-1998 besteht die Port-Identifikation aus 2 Bytes.
Das niederwertigere Byte enthält die physikalische Portnummer. Dies gewährleistet eine eindeu-
tige Bezeichnung des Port dieser Bridge. Das höherwertige Byte ist die Port-Priorität, die der Admi-
nistrator festlegt (Voreinstellung:
Im neueren Standard IEEE 802.1Q-2014 wird die Port-Priorität anders interpretiert. Die höchsten
4 Bits repräsentieren die Port-Priorität. Die niedrigeren 12 Bits sind die Port-Nummer. Dies berück-
sichtigt Bridges mit bis zu 4095 Ports. Als Folge kann der Bridge-Administrator die Port-Priorität in
4096er-Schritten einstellen, wenn sie als 16 Bit-Zahl betrachtet wird. Der voreingestellte Wert
ist 32768
Voreinstellung
MSB
Priorität Portnummer
Abb. 45: Port-Identifikation (Interpretation nach IEEE 802.1D-1998)

MaxAge und Diameter

Die Größen „MaxAge" und „Diameter" bestimmen maßgeblich die maximale Ausdehnung eines
Spanning-Tree-Netzes.
Diameter
Die Anzahl der Verbindungen zwischen den am weitesten voneinander entfernten Geräten im Netz
heißt Netzdurchmesser (Diameter).
1

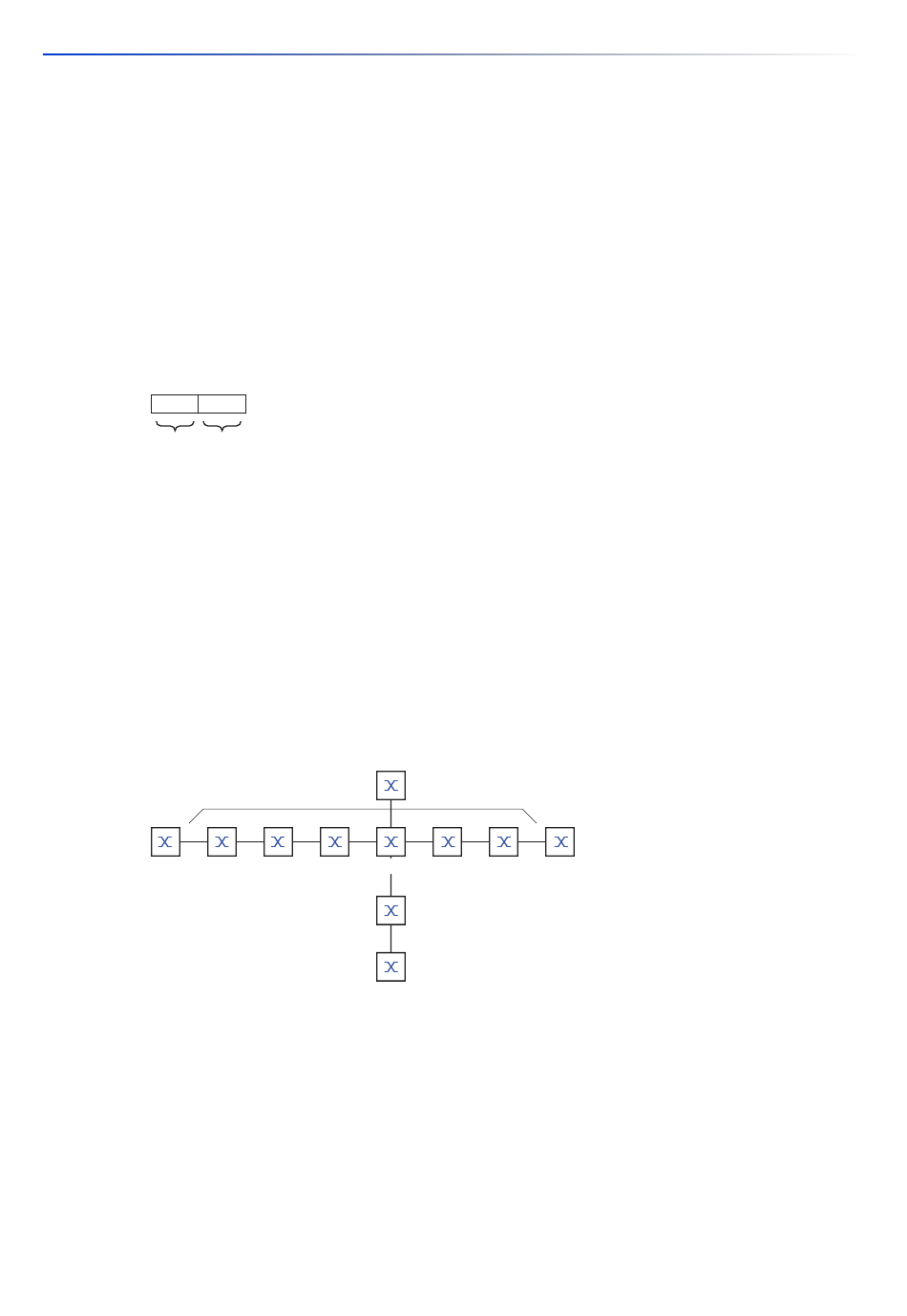

Abb. 46: Definition „Diameter"
Der im Netz erreichbare Netzdurchmesser beträgt MaxAge-1..
Im Lieferzustand ist MaxAge = 20, der maximal erreichbare Diameter = 19. Wenn Sie für MaxAge
den Maximalwert 40 einstellen, ist der maximal erreichbare Diameter = 39.
218
(8000H) und der Maximalwert ist
(8H), der Minimalwert ist
8
LSB
Diameter = 7
2 3 4
Root-Bridge
128 oder 80H).
61440 (F000H). Als 4-Bit-Zahl betrachtet, ist die
(0H) und der Maximalwert ist
0
5 6 7
(FH).
15
