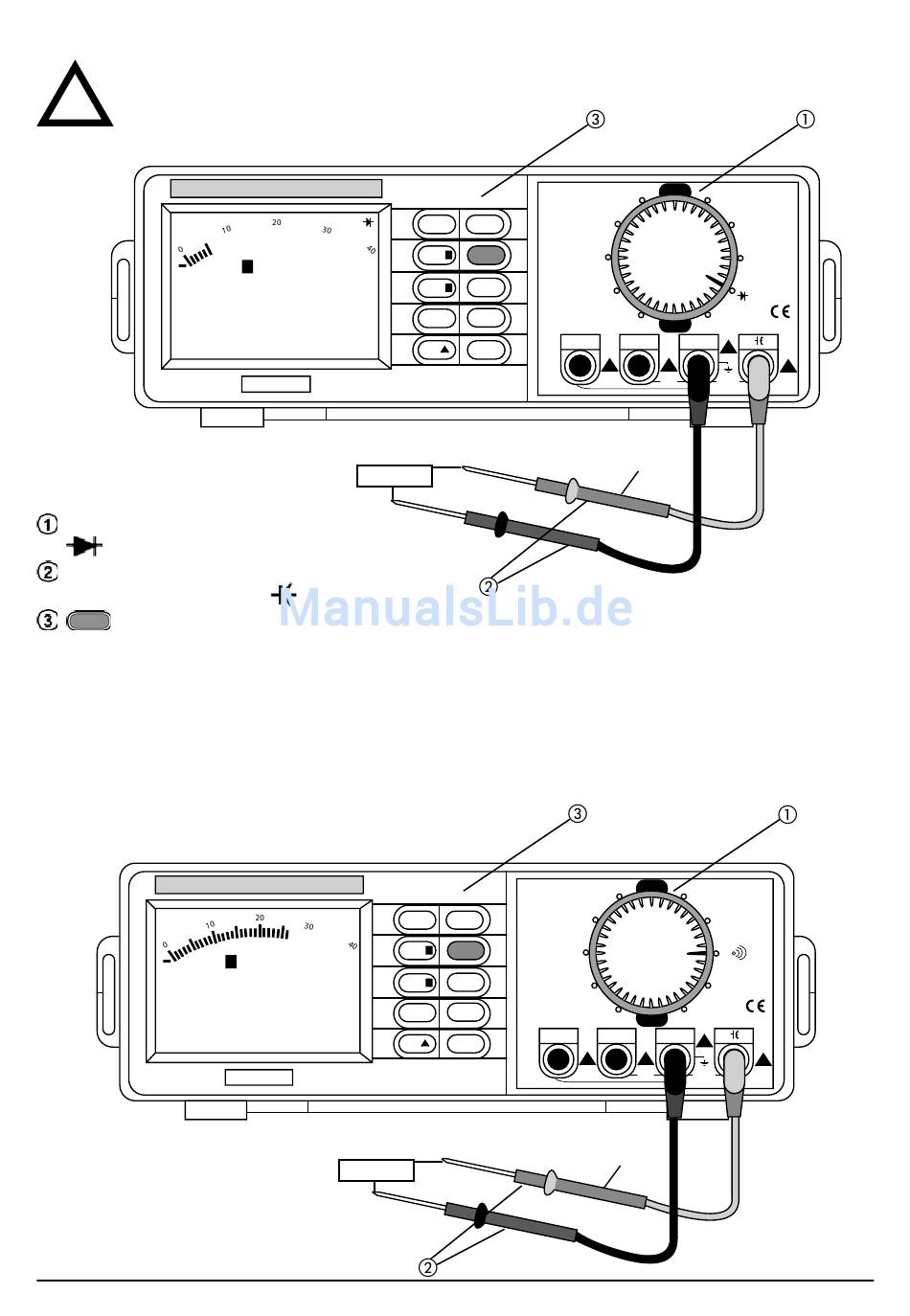

Dioden prüfen
!
Bei Messungen muss der Messkreis immer stromlos sein.
Drehen Sie den Wahlschalter auf
(Diodenmessung)
Stecken Sie die schwarze Messleitung in die COM- und
die rote Messleitung in die VΩ
ist im Diodentest nicht verfügbar
1. Das rote Kabel muss an die Anode angeschlossen werden und das schwarze Kabel an die Kathode der Diode.
2. Der typische Spannungsabfall sollte bei ungefähr 0.6 V liegen für eine Siliziumdiode oder
bei 0.3 V für eine Germaniumdiode.
3. Steht die Diode in Sperrrichtung oder es ist der Messkreis offen,
wird das Ergebnis immer zwischen 3.000 V und 3.400 V liegen.
4. Der Diodentest hat immer einen festen Bereich.

Widerstand und Durchgang messen

26.18
AC
≈
10
H
0.578
V
Messkreis
Hz –Eingangsbuchse
H
kΩ
Messkreis
RS232C
HOLD H
DELAY H MEM RCL
MAX/MIN MEM STO
10A
REL RANGE
RS232C
HOLD H
MEM RCL
DELAY H
MAX/MIN MEM STO
10A
REL RANGE
OFF
OFF
mA COM VΩ Hz
!
CAT II
! !
10A Max 400A Max
MAX 750V
FUSED FUSED MAX 1000V
rot
OFF
Ω
OFF
mA COM VΩ Hz
!
CAT II
! !
10A Max 400A Max
MAX 750V
FUSED FUSED MAX 1000V
rot
!
!
