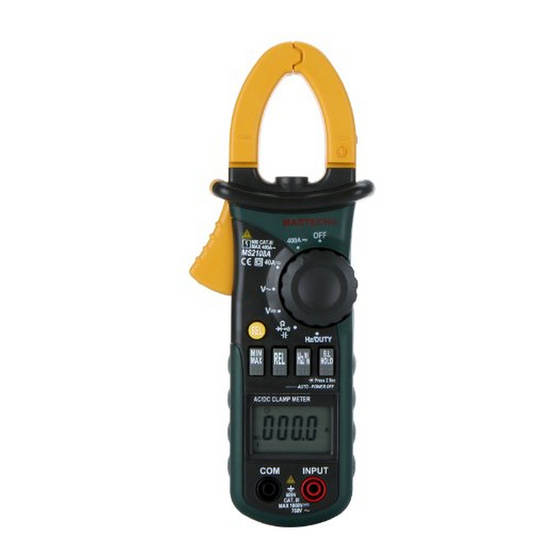

AC/DC Zangenmultimeter MASTECH MS2108A
Best.Nr. 830 474
Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie hie-
rauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Sicherheitshinweise
• Benutzen Sie das Zangenmultimeter nicht weiter, wenn es beschädigt ist.
• Versichern Sie sich, dass die Messspitzen in einwandfreiem Zustand sind. Führen Sie auf keinen Fall Mes-
sungen durch, wenn die schützende Isolierung beschädigt ist.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes
Personal verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen-
schaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Produkt darf nicht fallen gelassen oder starkem mechanischem Druck ausgesetzt werden, da es durch die Auswir-
kungen beschädigt werden kann.
• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.
• Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.
• Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. (08403) 920-920 • www.pollin.de
!
Stand xx.xx.2012, xxxxx, #all, xxx

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Mastech MS2108A

  • Seite 1 AC/DC Zangenmultimeter MASTECH MS2108A Best.Nr. 830 474 Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie hie- rauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Sicherheitshinweise • Benutzen Sie das Zangenmultimeter nicht weiter, wenn es beschädigt ist.
  • Seite 2: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Das Messgerät dient zum Erfassen und Anzeigen elektrischer Messwerte wie in den Technischen Daten dieser Bedienungsan- leitung angegebenen. Das Multimeter entspricht der Schutzklasse II, den Standards IEC 61010-1 und der Überspannungskategorie CAT III (600 V). Sollte das Gerät in einer nicht den Normen entsprechenden Weise verwendet werden, dann ist der durch das Gerät gebotene Schutz möglicherweise nicht ausreichend.
  • Seite 3 Bedienelemente - 7 - Displayanzeigen - 6 - Messzange INPUT-Buchse Arbeitsleuchte Hz/%- Taste 3/17 Gehäuse B.L.Hold- Taste Hebel (zum Öffnen der Messzange) Drehwahlschalter SEL- Taste Messbereichs- Skala MIN/MAX- Taste 15/16 Markierung Polarität ± REL- Taste Batteriefachschraube LC-Display Batterieabdeckung COM-Buchse...
  • Seite 4 - 8 - ALTERNATING CURRENT Displayanzeigen Direct current Hold-Funktion aktiv Diodentest Diode test Overload/Open Loop Batterie leer AUTO Automatische Bereichswahl Durchgangstest Continuity buzzer AUTO Auto range mode MIN/MAX MIN-/MAX-Anzeige Relativwertmessung Hertz (Frequenz) Nano 1 x 10 The maximum value is being measured Volt (Spannung) µ...
  • Seite 5 Messung Um einen möglichen elektrischen Schlag, Personenschäden, Multimeterbeschädigungen und/oder Materialschäden zu ver- meiden, sollten Sie auf keinen Fall versuchen, höhere Spannungen oder Ströme zu messen, für welche das Multimeter entwi- ckelt wurde. Angaben hierzu finden Sie in dieser Anleitung in den technischen Daten. Kontrollieren Sie vor Beginn aller Messungen immer erst die Messleitungen und alle Zusatzteile.
  • Seite 6 black test lead to the cathode of the diode for testing. 4.16.5 Take the reading on the LCD. NOTE: 1) The meter will show the approximate forward voltage drop of the diode. Diodentest 2) When the test leads have been reversed or open, ‘OL’ will appear on the LCD.
  • Seite 7: Tastverhältnismessung

    4.13.3.3 Connect test leads to the two ends of the so Pay special attention to avoid electric shock when or load for measurement. measuring high voltage. Do not input the voltage which 4.13.3.4 Take the reading on the LCD. more than 750V rms AC. 4.13.2.1 Plug the black test lead into the COM jack and the Tastverhältnismessung red test lead into the INPUT jack.
  • Seite 8: Technische Daten

    Technische Daten Wechselstrom (AC) Bereich Auflösung Genauigkeit 40 A 0.01 A ± (2.0 % + 6 Digit) 400 A 0.1 A Maximaler Eingangsstom: 400 A (AC) Frequenzbereich: 40...400 Hz Gleichstrom (DC) Bereich Auflösung Genauigkeit 40 A 0.01 A ± (2.0 % + 6 Digit) 400 A 0.1 A Maximaler Eingangsstrom: 400 A (DC)
  • Seite 9 Wechselspannung (AC) Bereich Auflösung Genauigkeit 0.001 V ± (0.8 % + 3 Digit) 40 V 0.01 V 400 V 0.1 V 750 V ± (1 % + 4 Digit) Eingangswiderstand: 10 MΩ Maximale Eingangsspannung: 750 V~ Frequenzbereich: 40...400 Hz Bereich: Mittelwert Frequenz (Wechselstrom) Bereich Auflösung...
  • Seite 10 Frequenz (Hz / DUTY) Bereich Auflösung Genauigkeit 9.999 Hz 0.001 Hz 99.99 Hz 0.01 Hz 999.9 Hz 0.1 Hz 9.999 kHz 0.001 kHz ± (0.5 % + 3 Digit) 99.99 kHz 0.01 kHz 999.9 kHz 0.1 kHz 9.999 Mhz 0.001 MHz Eingangsspannungsbereich: 0,2...10 V~ Tastgtad Bereich...
  • Seite 11 Widerstand Bereich Auflösung Genauigkeit 400 Ω 0.1 Ω 4 kΩ 0.001 kΩ 40 kΩ 0.01 kΩ ±(0.8 % + 3 Digit) 400 kΩ 0.1 kΩ 4 MΩ 0.001 MΩ 40 MΩ 0.1 MΩ ± (1.2 % +3 Digit) Leerlaufspannung: 0.4 V Diode Bereich Auflösung...
  • Seite 12: Problembehandlung

    Kapazität Bereich Auflösung Genauigkeit 40 nF 0.01 nF 400 nF 0.1 nF 4 µF 0.001 µF ± ( 4.0 % + 5 Digit) 40 µF 0.01 µF 400 µF 0.1 µF 4000 µF 1 µF Problembehandlung Problem Mögliche Ursache Lösung Messwert sehr schlecht zu lesen Batterie schwach Wechseln Sie die Batterie gegen...
  • Seite 13: Pflege Und Wartung

    Batteriewechsel Entfernen Sie alle Messleitungen vom Messgerät! Öffnen Sie die Batteiabdeckung (10) des Zangenmultimeters, entnehmen Sie die drei micro Batteien und ersetzen Sie diese durch gleichwertige. Pflege und Wartung Zur Reinigung verwenden Sie ein trockenes, weiches und sauberes Tuch. Benutzen Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Mittel. Dadurch könnte das Gehäuse angegriffen oder die Funktion beeinträchtigt werden.
