Mastech M9803R Bedienungsanleitung Seite 3

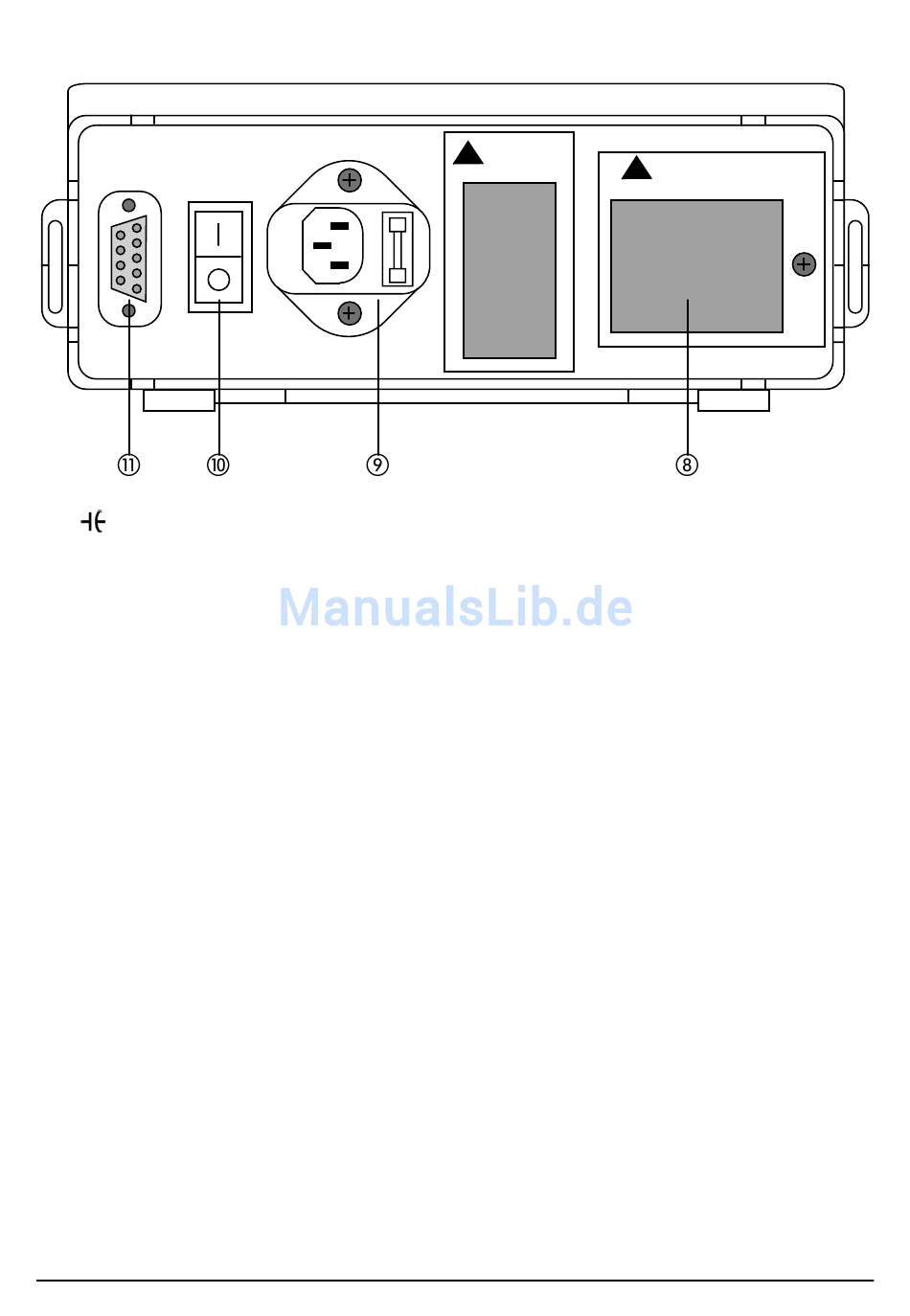

Rückseite
!
CAUTION
!
WARNING
1. VΩ Hz (Volt-, Ohm-, Kapazität-, Frequenz- und Diodeneingabebuchse)
Dies ist der positive Eingangsanschluss für alle Funktionen, außer für Strommessungen.
Das rote Messkabel wird hier angeschlossen.
2. COM (COM-Buchse (common))
Dies ist der negative (Erde) Eingangsanschluss für alle Messmodi. Das schwarze Messkabel wird hier angeschlossen.
3. mA (Milliamp Eingangsbuchse)
Dies ist der positive Eingangsanschluss für Strommessungen (Wechsel- oder Gleichstrom) bis zu 400 mA.
Das rote Messkabel wird hier angeschlossen.
4. A (10 Amp Eingangsbuchse)
Dies ist der positive Eingangsanschluss für Strommessungen (Wechsel- oder Gleichstrom) bis zu 10A.
Das rote Messkabel wird hier angeschlossen.
5. Aus/Ein und Messfunktion-Wahldrehschalter
Mit diesem Drehschalter wählen Sie zwischen den verschiedenen Messarten aus.
6. Funktions-/Bereich-Wahltaster
Mit dem Taster wählen Sie die Funktion und den gewünschten Bereich.
7. LCD-Anzeige
Die LCD-Anzeige zeigt den gemessenen Wert eines Signals, den Funktionsmodus und den Bargraph.
8. Batteriefachdeckel
9. Netzanschluss mit Sicherung
10. Netzschalter
11. RS232-Schnittstelle
3
