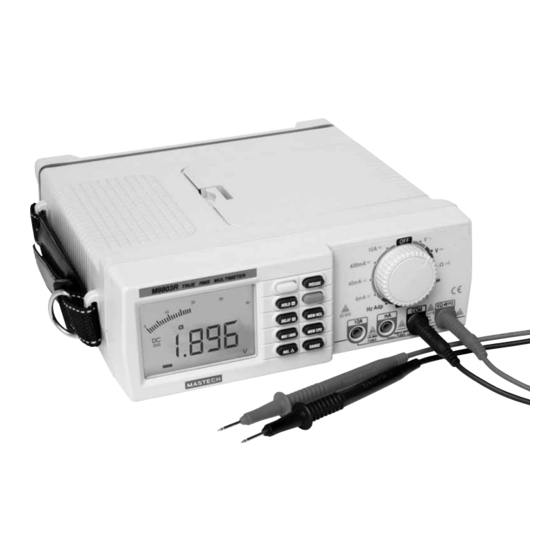

Tisch-Multimeter M9803R
Best.Nr. 830 256
!
Sicherheitshinweise:
• Benutzen Sie das Tischmultimeter nicht weiter, wenn es beschädigt ist.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben
durch geschultes Personal verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Gerät ist zum Gebrauch in sauberen und trockenen Räumen bestimmt.
• Der Aufbau entspricht der Schutzklasse II. Die Spannungsversorgung beträgt 230 V~.
• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.
• Das Produkt darf nicht fallengelassen oder starkem mechanischen Druck ausgesetzt werden,
da es durch die Auswirkungen beschädigt werden kann.
• Betreiben Sie die Baugruppe nicht in einer Umgebung in welcher brennbare Gase, Dämpfe oder Staub sind.
Pollin Electronic GmbH • Tel. (08403) 920-920 • www.pollin.de
Stand 21.02.2008, online, #0, hsc
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech M9803R
Inhaltszusammenfassung für Mastech M9803R

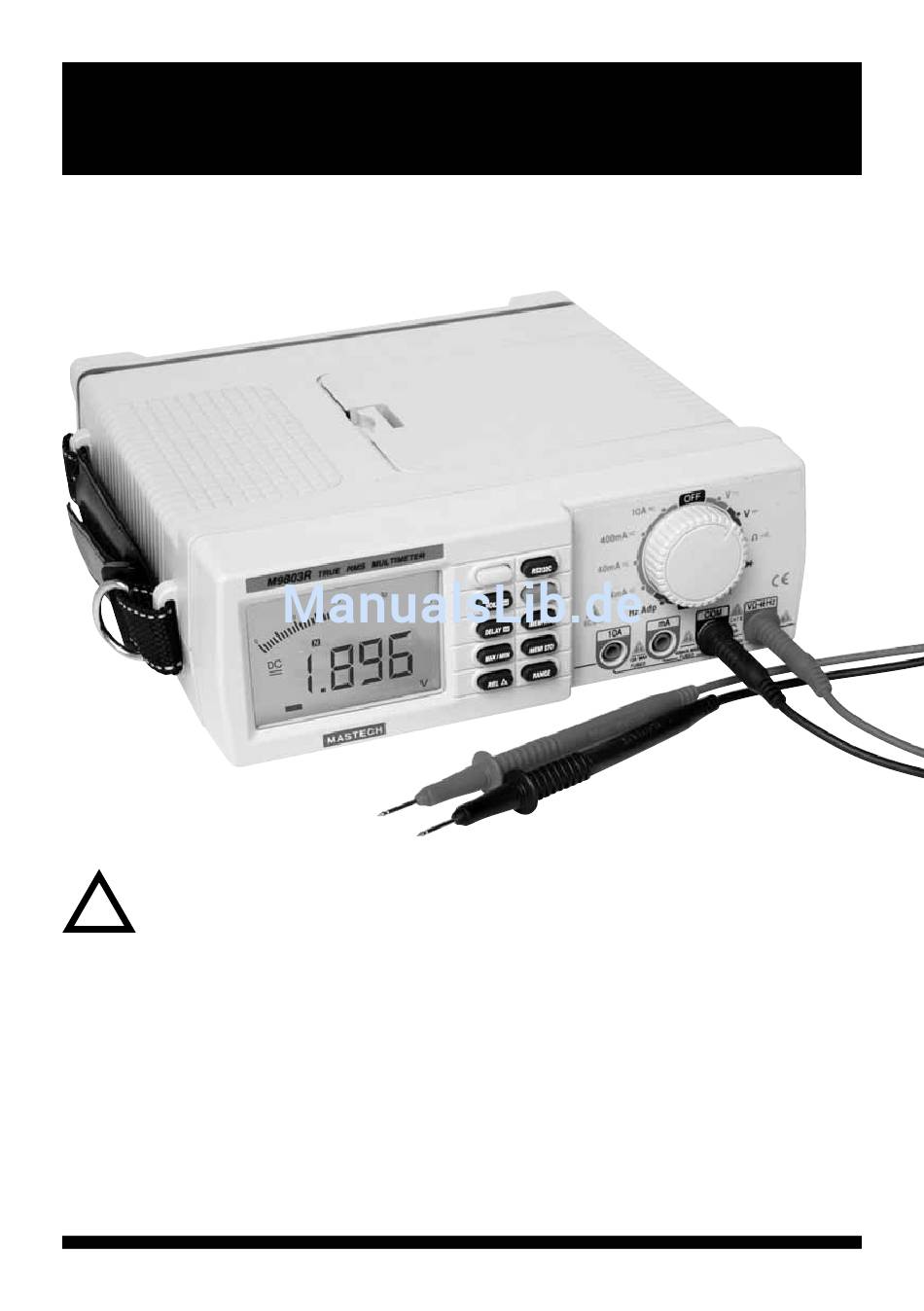

- Seite 1 Tisch-Multimeter M9803R Best.Nr. 830 256 Sicherheitshinweise: • Benutzen Sie das Tischmultimeter nicht weiter, wenn es beschädigt ist. • In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes Personal verantwortlich zu überwachen. • In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • Messen von Gleichspannung bis max. 1000 V (CAT II) • Messen von Wechselspannung bis max. 750 V (CAT II) • Messen von Gleich- und Wechselstrom bis max. 10 A • Messen des Widerstands bis 40 MΩ • Messen der Kapazität bis 40 μF •... - Seite 3 Rückseite CAUTION WARNING 1. VΩ Hz (Volt-, Ohm-, Kapazität-, Frequenz- und Diodeneingabebuchse) Dies ist der positive Eingangsanschluss für alle Funktionen, außer für Strommessungen. Das rote Messkabel wird hier angeschlossen. 2. COM (COM-Buchse (common)) Dies ist der negative (Erde) Eingangsanschluss für alle Messmodi. Das schwarze Messkabel wird hier angeschlossen. 3.
-
Seite 4: Verwendung Des Drehschalters
Verwendung des Drehschalters Schalten Sie das Multimeter ein, indem Sie den Drehschalter in die gewünschte Messfunktion drehen. Verwendung/ Funktionen der Taster Hintergrundbeleuchtungs-Knopf Sie können die Hintergrundbeleuchtung ein- oder ausschalten, indem Sie den -Knopf drücken. Wenn das Gerät mit Batterie betrieben wird, schaltet sich die Hintergrundbeleuchtung nach einer kurzen Zeit automatisch wieder aus. Funktionswahlschalter-Knopf Im Bereich Widerstand und Durchgang wird bei jedem Druck auf die -Taste jeweils zwischen Widerstand und Durch-... -
Seite 5: Gleichspannung Messen
MEM STO-Taste (Datenspeicher) Drücken Sie die -Taste, um in den Datenspeichermodus zu gelangen. Die Anzeige „MEM“ erscheint im Display und alle Displaydaten werden dann gespeichert. Die gespeicherten Daten können mit der -Taste abgerufen und auf der LCD- Anzeige wiedergegeben werden. MEM RCL (Datenabruf-Hold) Drücken Sie die -Taste, um in den Datenabruf-Hold-Modus zu gelangen. -
Seite 6: Wechselspannung Messen
Drehen Sie den Wahlschalter in V- (Gleichspannung) Stecken Sie die schwarze Messleitung in die COM- und die rote Messleitung in die VΩ Hz –Eingangsbuchse ist im Gleichspannungsmodus nicht verfügbar 1. Wählen Sie den gewünschten Gleichspannungsbereich oder schalten Sie das Gerät in den Autorange-Modus. 2. -
Seite 7: Gleich- Und Wechselstromampere/-Milliampere Messen
Gleich- und Wechselstromampere/-milliampere messen Ampere Versuchen Sie nicht hohe Ströme zu messen. Verwenden Sie für Messungen >10 A eine Stromzange. Die 10 A-Eingangsbuchse ist mit einer F15 A/250 V flinken Feinsicherung geschützt. ≈ 10mA RS232C HOLD 10.08 MEM RCL DELAY MEM STO MAX/MIN VΩ... -
Seite 8: Frequenz Messen Und Adaptive Messung
1. Wählen Sie den gewünschten Gleichstrom- oder Wechselstrombereich. Beginnen Sie immer mit dem höchsten Bereich, wenn der Umfang des zu messenden Stroms unbekannt ist. 2. Schalten Sie den Strom für den zu messenden Messkreis aus oder schalten Sie alle Stromquellen ab. Verbinden Sie das Multimeter in Reihe mit der Stromleitung, deren Strom gemessen werden soll. -
Seite 9: Kapazität Messen
Kapazität messen Schalten Sie den Strom für das zu prüfende Gerät aus und entladen Sie alle Kondensatoren. RS232C AUTO HOLD 199.8 MEM RCL DELAY MEM STO MAX/MIN VΩ Hz RANGE CAT II 10A Max 400A Max MAX 750V FUSED FUSED MAX 1000V Messkreis Drehen Sie den Wahlschalter auf... -
Seite 10: Widerstand Und Durchgang Messen
Dioden prüfen Bei Messungen muss der Messkreis immer stromlos sein. RS232C HOLD 0.578 DELAY MEM RCL MAX/MIN MEM STO VΩ Hz RANGE CAT II 10A Max 400A Max MAX 750V FUSED FUSED MAX 1000V Messkreis Drehen Sie den Wahlschalter auf (Diodenmessung) Stecken Sie die schwarze Messleitung in die COM- und die rote Messleitung in die VΩ... - Seite 11 Drehen Sie den Wahlschalter auf Ω (Widerstands- und Durchgangsmessung) Stecken Sie die schwarze Messleitung in die COM- und die rote Messleitung in die VΩ Hz –Eingangsbuchse ist im Durchgangstest nicht verfügbar Jedes mal wenn die -Taste gedrückt wird, wird von Widerstandsmessung auf Durchgangsmessung umgeschaltet. Die Widerstandsmessung verläuft folgendermaßen: 1.
-
Seite 12: Reinigung Und Wartung
Reinigung und Wartung Allgemein Das Messgerät ist bis auf eine gelegentliche Reinigung absolut wartungsfrei. Den Sicherungs- und Batteriewechsel finden Sie im Anschluss. Reinigung Nehmen Sie die Stromkabel vom Netz, um einen elektrischen Schlag zu vermeiden. Zur Vermeidung von Beschädigungen des Messgeräts keine Feuchtigkeit/Wasser in das Innere des Messgeräts eindringen lassen und keine Lösungsmittel am Messgerät verwenden. -
Seite 13: Problembehebung
Problembehebung - Ist die HOLD-Funktion aktiv? Betätigen Sie die HOLD-Taste. - Ist eine falsche Messfunktion aktiv (AC/DC)? Keine Messwertänderung Kontrollieren Sie die Anzeige und schalten die Funktion ggf. um. - Wurden die falschen Messbuchsen verwendet? Kontrollieren Sie Ihre Anschlüsse! Möglicherweise ist die Sicherung für den mA/μA- oder 10A Strommessbe- Keine Strommessung möglich reich defekt? Kontrollieren Sie die Sicherung (ggf. -
Seite 14: Auflösung Und Genauigkeit
Auflösung und Genauigkeit Gleichspannungen (mV DC) Bereich Auflösung Genauigkeit (%Wiedergabe + Digits) 400 mV 0.1 mV ± (0.3% Wiederg.+ 5D) 1 mV ± (0.3% Wiederg.+ 2D) 40 V 10 mV ± (0.3% Wiederg.+ 2D) 400 V 100 mV ± (0.3% Wiederg.+ 2D) 1000 V ±... - Seite 15 Widerstand Bereich Auflösung Genauigkeit (%Wiedergabe + Digits) 400 Ω 0.1 Ω ± (0.5% Wiederg.+ 5D) 4 kΩ 1 Ω ± (0.5% Wiederg.+ 3D) 40 kΩ 10 Ω ± (0.5% Wiederg.+ 3D) 400 kΩ 100 Ω ± (0.5% Wiederg.+ 3D) 4 MΩ 1 kΩ...
