Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. • Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 6 3.3. Spannung messen ..............Seite 6 3.4. Strom messen ..............Seite 7 3.5. -
Seite 5: Bedienelemente

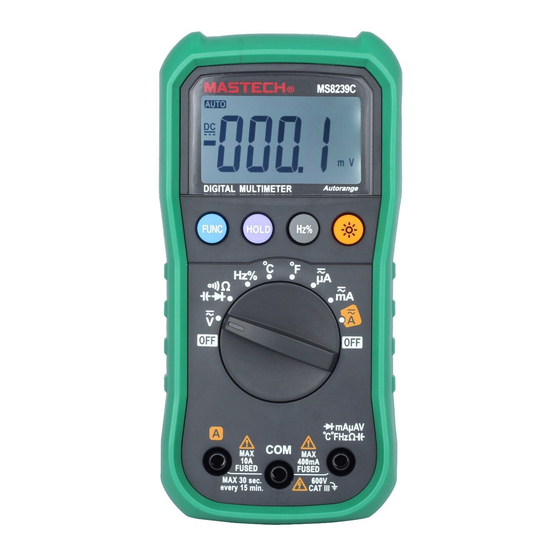

2. Bedienelemente ❶ LC-Display: Aktuelle Anzeige für die Konfiguration und das Messergebnis. ❷ Beleuchtungstaste: Display-Hintergrundbeleuchtung wird aktiviert. ❸ Hz/%: Startet die Funktioen der Tastgrad- / Duty- Messung ❹ Drehwahlschalter: Wechselt zwischen der einzelnen Mess- funktionen. ❺ Multifunktionsbuchse: Eingangsbuchse für Dioden-, Temperatur-, Kapazitäts-, Widerstands-, Frequenz- und Span- nungsmessungen sowie für Strommessungen im mA und µA Bereich. -
Seite 6: Inbetriebnahme
3. Inbetriebnahme 3.1. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst die Batterien einlegen. Sie benötigen zwei AAA-Batterien (Micro). • Öffnen Sie das Batteriefach auf der Rückseite in dem Sie die Schraube heraus- drehen. • Legen Sie die Batterien in das Batteriefach. Die Polarität ist am Boden des Batteriefachs abgebildet. -
Seite 7: Gleich-/ Wechselstrommessung
3.4. Gleich-/ Wechselstrommessung Es gibt für die Strommessung zwei Steckmöglichkeiten für die Messleitungen. Wenn Sie sich nicht sicher sind, wie viel Ampere der zu messende Strom haben könnte, verwenden Sie erst die Buchse für die höhere Leistung (s.u.). Beginnen Sie erst mit dem größten Messbereich und wechseln dann erst auf einen kleineren. -
Seite 8: Widerstandsmessung
3.6. Widerstandsmessung Messen Sie keine unter Spannung stehenden Widerstände! Achten Sie darauf, dass alle Bauele- mente in der Schaltung entladen sind. Ω • Um einen Widerstand zu messen, drehen Sie den Drehwahlschalter ❹ in den -Bereich. • Es erscheint MΩ und AUTO im Display ❶... -
Seite 9: Frequenz / Tastgrad
3.8. Frequenz/Tastgrad messen Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Frequenz- messungen durchzuführen, wenn die Spannung über 250 V~ liegt. • Um eine Frequenzmessung durchzuführen, stellen Sie den Drehwahlschalter auf Hz%. ❹ • Drücken Sie die die Taste Hz/% , um zwischen Cycle % und Herz Hz zu ❸... -
Seite 10: Durchgangstest
3.11. Durchgangstest Messen Sie keine unter Spannung stehenden Bauteile! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. Mit einem Durchgangstest können Sie feststellen, ob eine Leitung unterbrochen ist. Wenn keine Unterbrechung besteht, ertönt ein akustischer Hinweis. • Um einen Durchgangstest zu messen, drehen Sie den Drehwahlschalter ❹... -
Seite 11: Problembehandlung
5. Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Batterien leer Batterien erneuern Messwert schlecht abzulesen Batterien schwach Batterien erneuern Keine Messwertänderung Hold-Funktion aktiv Drücken Sie die Funktionstaste HOLD ❽ um die Hold-Funktion zu deaktivieren. Batterien schwach Batterien erneuern Es werden falsche Werte angezeigt 6. -
Seite 12: Wechselspannung (Ac)
Wechselspannung (AC) Messbereich Auflösung Genauigkeit 0,001 V 40 V 0,01 V ± (1,2 % + 5 Digits) 400 V 0,1 V 600 V • Eingangswiderstand: 10 MΩ • Frequenzbereich: 40...400 Hz • Maximale Eingangsspannung: 600 V Gleichspannung (DC) Messbereich Auflösung Genauigkeit 400 mV 0,1 mV... -
Seite 13: Funktion
Frequenz Frequenzmessung im Volt und Ampere Messbereich: Messbereich Auflösung Genauigkeit 99,99 Hz 0,01 Hz 999,9 Hz 0,1 Hz ± (1,5 % + 5 Digits) 9,999 kHz 0,001 kHz • Messbereich: 40 Hz bis 10 kHz • Das Eingangssignal muss für dieses Messverfahren mindestens 600 mV (RMS) betragen. •... -
Seite 14: Allgemein
250 g • Betiebstemperatur: 0...+40 °C • Lagertemperatur: -10...+60 °C 7. Lieferumfang • Digitalmultimeter MASTECH MS8239C • Messleitungen • Temperaturfühler • Anleitung 8. Sicherungswechsel Der Sicherungswechsel darf nur von einer Person mit Fachkenntnissen durchgeführt werden. Verwenden nur Ersatzsicherungen mit den vorgeschriebenen Werten. -
Seite 15: Entsorgung
9. Entsorgung Elektro- und Elektronikgeräte, die unter das Gesetz “ElektroG“ fallen, sind mit nebenstehender Kennzeichnung versehen und dürfen nicht mehr über Restmüll entsorgt, sondern können kostenlos bei den kommunalen Sammel- stellen z.B. Wertstoffhöfen abgegeben werden. Als Endverbraucher sind Sie gesetzlich (Batterien-Verordnung) zur Rückgabe gebrauchter Batterien und Akkus verpflichtet. - Seite 16 Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. Copyright 2017 by Pollin Electronic GmbH ©...
