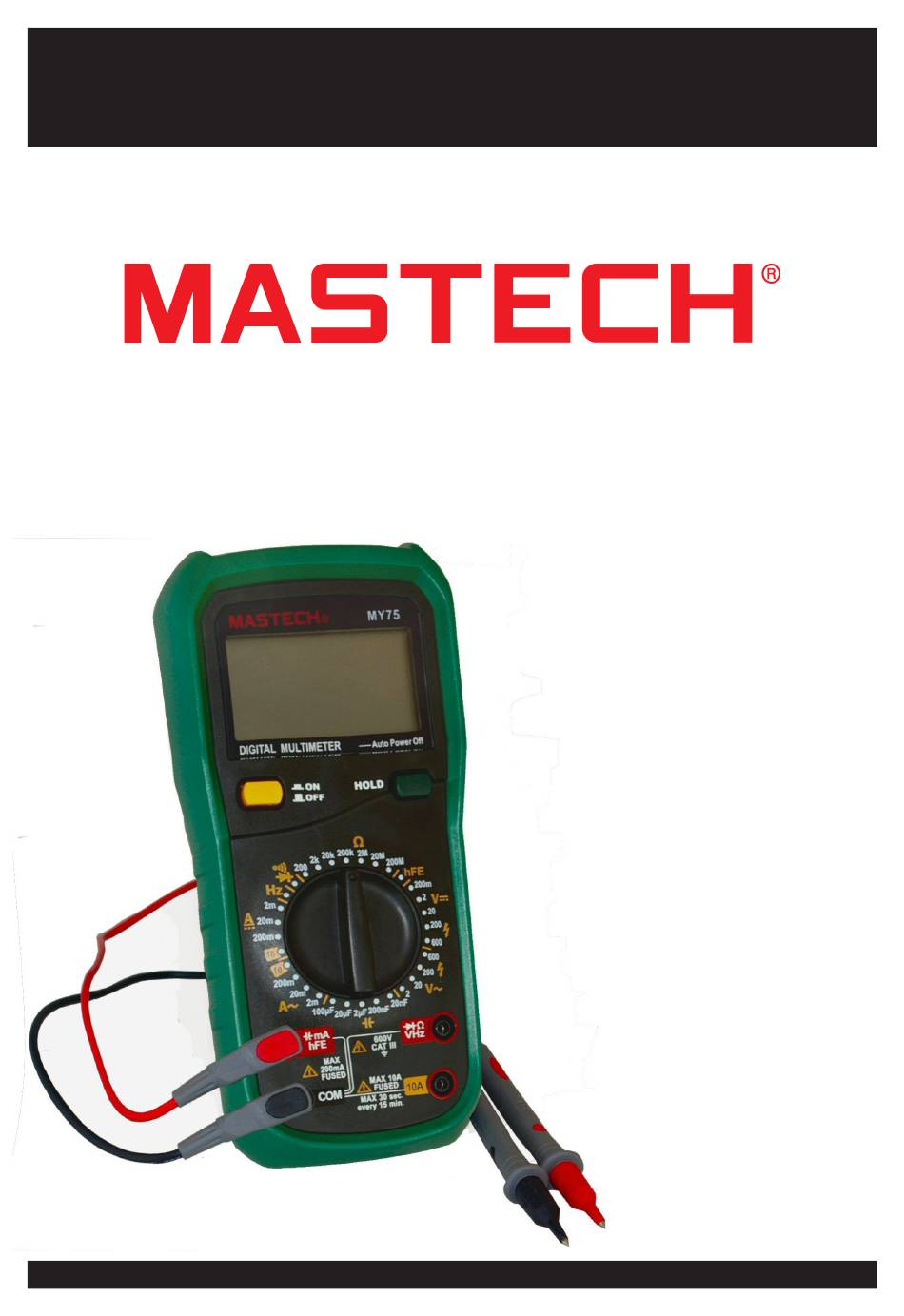

Digital-Multimeter MY75
Best.Nr. 830 685
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
MY75
Betriebsanleitung
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
Stand 02.06.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MY75
Inhaltszusammenfassung für Mastech MY75
- Seite 1 Digital-Multimeter MY75 Best.Nr. 830 685 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MY75 Betriebsanleitung Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. • Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 6 3.3. Spannung messen ..............Seite 6,7 3.4. Strom messen ..............Seite 7 3.5. -
Seite 5: Bedienelemente
2. Bedienelemente LC-Display: Hier wird die aktuelle Konfiguration, der Batteriestatus und ❶ das Messergebnis angezeigt. ❷ HOLD: Hält die Messung mit dem aktuellen Wert bis zur nächsten Betätigung an. ❸ Drehwahlschalter Zum Wechseln zwischen der einzelnen Messfunk- tionen. Multifunktionsbuchse ❹ Verwenden Sie diese Buchse für Dioden-, Spannungs-, Widerstands- und Frequenzmessungen. -
Seite 6: Das Display
Das Display Hold Haltefunktion EIN Erscheint bei schwacher Batterie 2 / 20 / 200 /2000 Einstellung der jeweiligen Messbereiche Messung im 600V -/~ Bereich 3. Inbetriebnahme 3.1. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst eine Batterie einlegen. Sie benötigen eine 9V- Blockbatterie (6LR61). -
Seite 7: Gleich-/ Wechselstrommessung
• Verbinden Sie die Messkabel parallel mit dem Messkreis. • Bei Gleichspannungsmessungen sollte das rote Messkabel mit der positiven Seite des Messkreises verbunden werden, das schwarze Kabel mit der negativen Seite. Beginnt der angezeigte Wert mit einem Minus-Zeichen, handelt es sich entweder um eine negative Spannung oder die Ansatzpunkte der Messleitungen wurden vertauscht. -
Seite 8: Widerstandsmessung
3.6. Widerstandsmessung Messen Sie keine unter Spannung stehenden Widerstände! Achten Sie darauf, dass alle Bauele- mente in der Schaltung entladen sind. • Um einen Widerstand zu messen, drehen Sie den Drehwahlschalter ❸ in den Ω -Bereich D. • Wählen Sie den korrekten Messbereich. Wenn Ihnen der Widerstand unbekannt ist, fangen Sie erst mit dem größten Messbereich an und schalten Sie ihn dann bei Bedarf herunter. -
Seite 9: Diodentest
3.8. Diodentest Messen Sie keine unter Spannung stehenden Dioden! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. • Um eine Diode zu messen, drehen Sie den Drehwahlschalter ❸ in den -Bereich C. • Ziehen Sie die Schutzkappen von den Messleitungen ab und stecken Sie die rote Messleitung in die Multifunktionsbuchse ❹... -
Seite 10: Frequenz Messen
3.10. Frequenz messen Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Frequenz- messungen durchzuführen, wenn die Spannung über 250 V~ liegt. • Um eine Kapazitätsmessung durchzuführen, stellen Sie den Drehwahl- schalter auf den Hz-Bereich C ❸ • Ziehen Sie die Schutzkappen von den Messleitungen ab und stecken Sie die rote Messleitung in die Multifunktionsbuchse ❹... -
Seite 11: Problembehandlung
5. Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Batterie leer Batterie erneuern Messwert schlecht abzulesen Batterie schwach Batterie erneuern Keine Messwertänderung Hold-Funktion aktiv Drücken Sie die Funktionstaste HOLD ❷ um die Hold-Funktion zu deaktivieren. Batterie schwach Batterie erneuern Es werden falsche Werte angezeigt 6. -
Seite 12: Wechselspannung (Ac)
Wechselspannung (AC) Messbereich Auflösung Genauigkeit 0,1 mV ± (0,5 % + 3 Digits) 20 V 1 mV ± (0,8 % + 10 Digits) 200 V 10 mV 600 V 0,1 V ± (1,0 % + 15 Digits) • Eingangswiderstand: 10 MΩ •... -
Seite 13: Kapazität
Kapazität Messbereich Auflösung Genauigkeit 20 nF 1 pF 200 nF 10 pF 2 µF 0,1 nF ± (4,0 % + 20 Digits) 20 µF 1 nF 100 µF 100 nF Frequenz Frequenzmessung im Hz%-Messbereich: Messbereich Auflösung Genauigkeit 20 kHz 1 Hz ±... -
Seite 14: Lieferumfang
7. Lieferumfang • Digitalmultimeter MY75 • Messleitungen • Mulltiprüfadapter • Anleitung 8. Sicherungswechsel Der Sicherungswechsel darf nur von einer Person mit Fachkenntnissen durchgeführt werden. Verwenden nur Ersatzsicherungen mit den vorgeschriebenen Werten. • Entfernen Sie alle Messleitungen und schalten Sie das Multimeter aus.
