6.4
Betriebsspannung
3

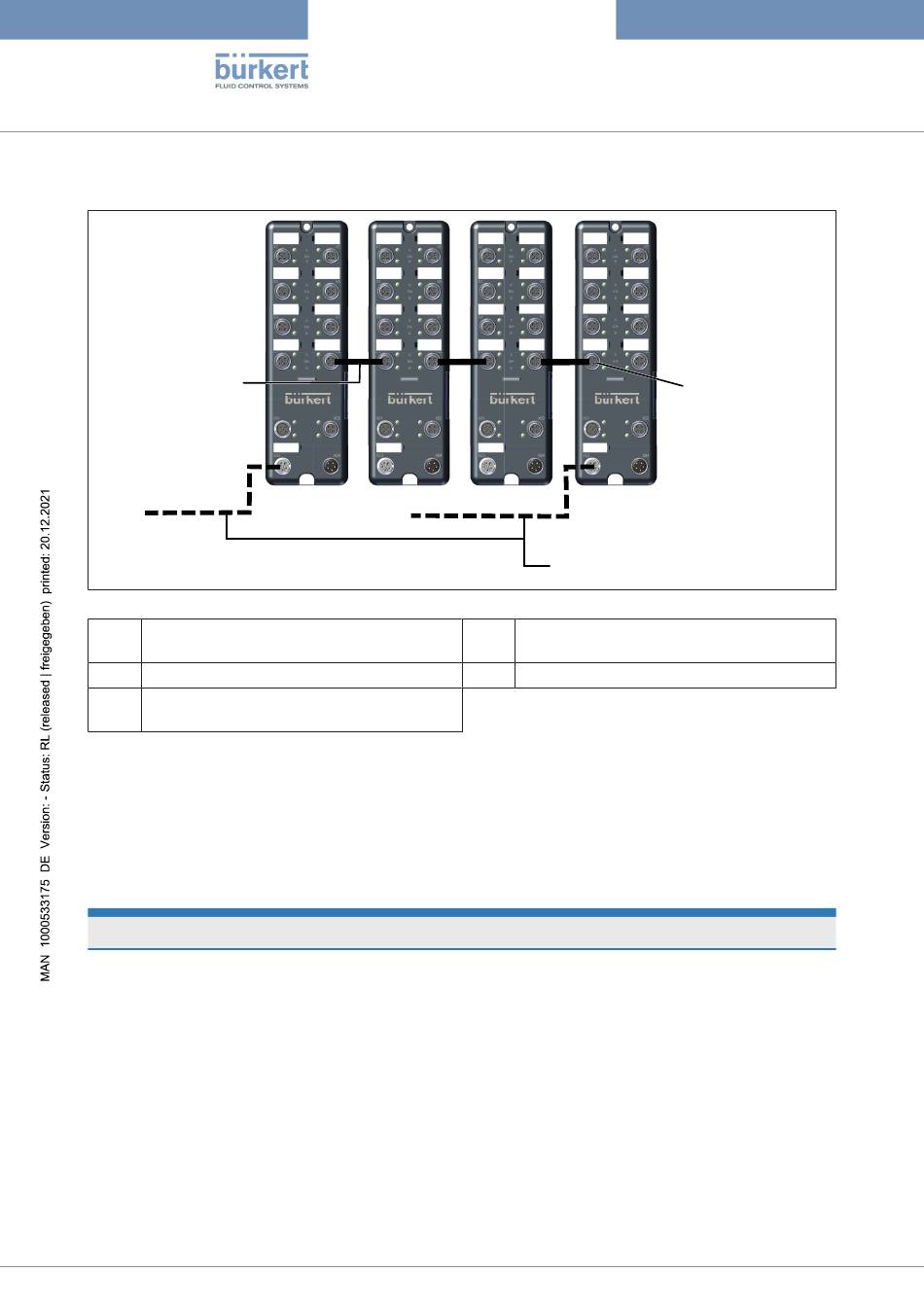

Abb. 20: Versorgungsmöglichkeiten
1 Versorgung über A-kodierten Anschluss,
max. 4 A, automatische Erkennung
3 24 V / 32 A Quelle 1
5 Versorgung über L-kodierten Anschluss
max. 32 A
Sind die beiden Versorgungen (A-kodiert und L-kodiert) angeschlossen, darf kein Rückfluss über die A-ko-
dierte Versorgung entstehen. Beim Typ ME63 wird dies über einen Rückspannungsschutz (reverse protecti-
on) verhindert. Werden die Module nur über den M12 A-kodiert (X4) versorgt, schaltet der Rückspannungs-
schutz (reverse protection) automatisch um.
6.5
M12 8-poliger SAC254 Sensoranschluss
ACHTUNG!
▶ Auf die richtige Polarität der Betriebsspannung achten, da sonst der Sensor beschädigt werden kann.
30
1
4
Typ MS08
Elektrischer Anschluss
5
2 Rückfluss wird durch eine Rücklaufsiche-
rung (reverse protection) verhindert
4 24 V / 32 A Quelle 2
2
