PRONAR T683 Bedienungsanleitung Seite 61

Landwirtschaftsanhänger
Inhaltsverzeichnis
KAPITEL 3
Pronar 683

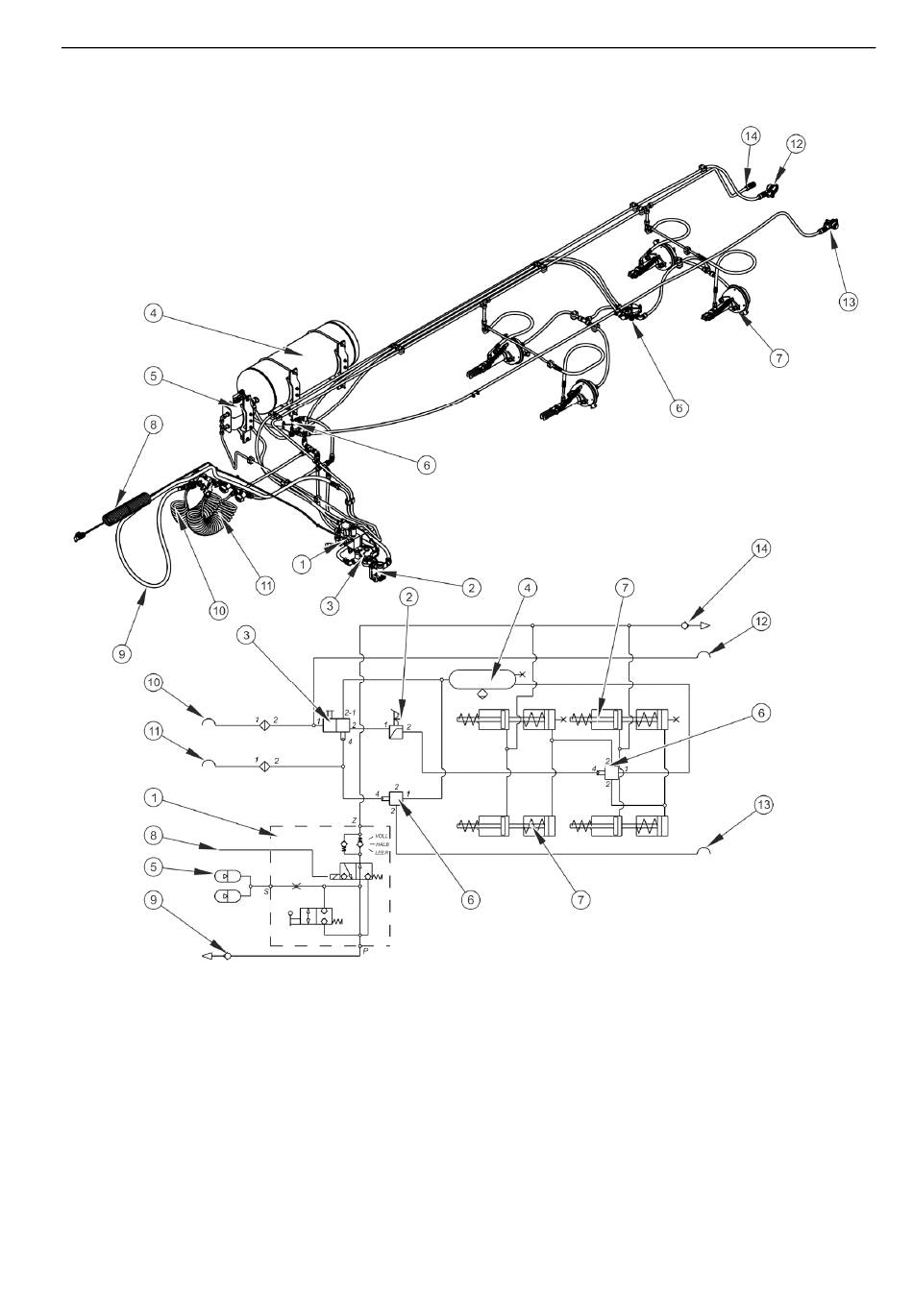

ABBILDUNG 3.8
Aufbau und Schema der kombinierten Bremsanlage – Hydraulik-
/Druckluftanlage
(1) elektrohydraulisches Bremsventil, (2) Bremskraftregler, (3) Steuerventil, (4) Luftbehälter,
(5) Hydraulikspeicher, (6) Relaisventil, (7) Pneumatikzylinder, (8) Elektroanschluss,
(9) Hydraulikleitung, (10) Leitungsverbinder (rot), (11) Leitungsverbinder (gelb), (12) rote
Buchse, (13) gelbe Buchse, (14) Hydraulikbuchse, (15) Hydraulikzylinder
3.13
