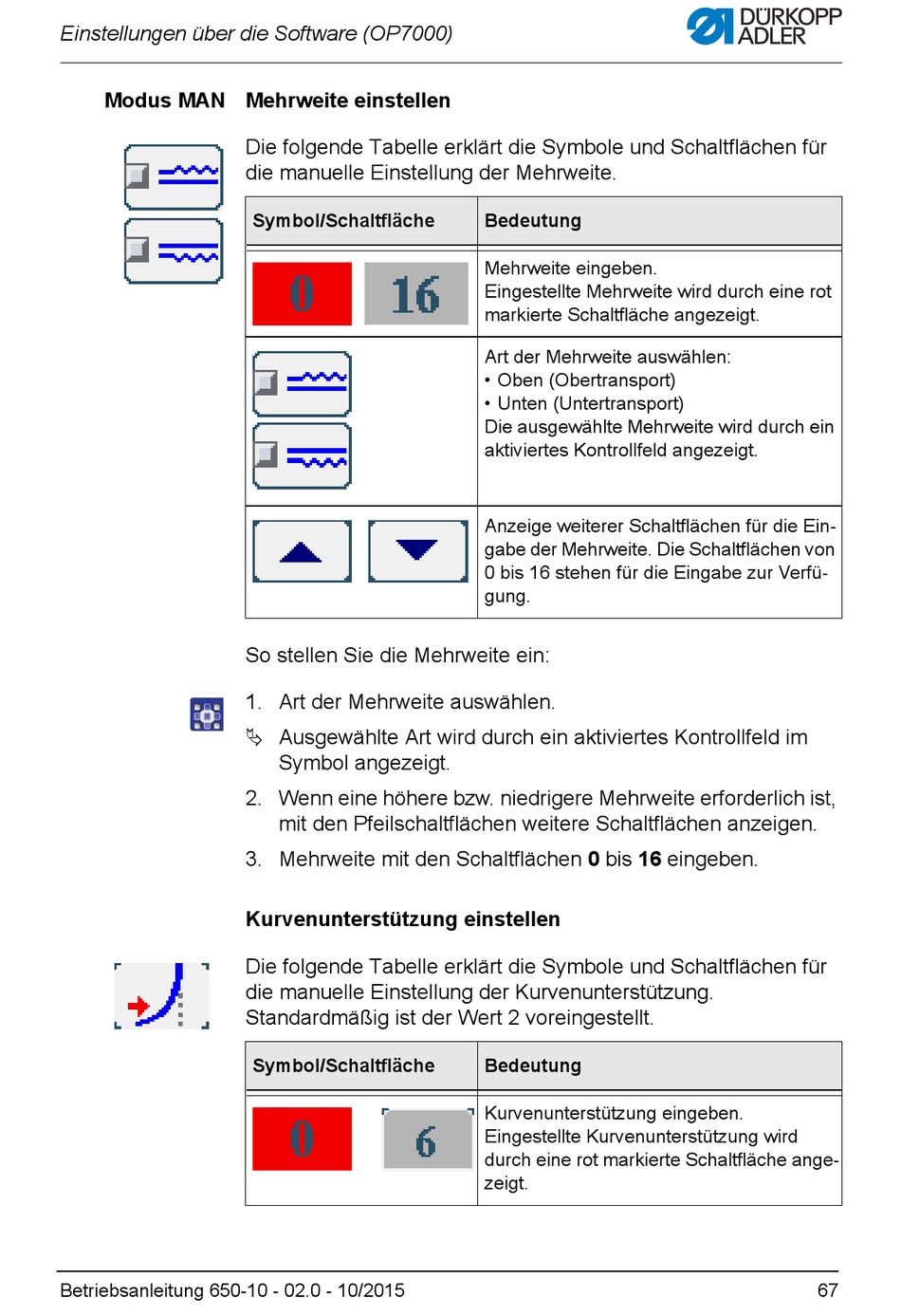

Modus Man Mehrweite Einstellen; Kurvenunterstützung Einstellen - Dürkopp Adler 650-10 Betriebsanleitung

Einstellungen über die Software (OP7000)

Modus MAN Mehrweite einstellen

Betriebsanleitung 650-10 - 02.0 - 10/2015
Die folgende Tabelle erklärt die Symbole und Schaltflächen für
die manuelle Einstellung der Mehrweite.
Symbol/Schaltfläche
So stellen Sie die Mehrweite ein:
1. Art der Mehrweite auswählen.
 Ausgewählte Art wird durch ein aktiviertes Kontrollfeld im
Symbol angezeigt.
2. Wenn eine höhere bzw. niedrigere Mehrweite erforderlich ist,
mit den Pfeilschaltflächen weitere Schaltflächen anzeigen.
3. Mehrweite mit den Schaltflächen 0 bis 16 eingeben.
Kurvenunterstützung einstellen
Die folgende Tabelle erklärt die Symbole und Schaltflächen für
die manuelle Einstellung der Kurvenunterstützung.
Standardmäßig ist der Wert 2 voreingestellt.
Symbol/Schaltfläche
Bedeutung
Mehrweite eingeben.
Eingestellte Mehrweite wird durch eine rot
markierte Schaltfläche angezeigt.
Art der Mehrweite auswählen:
• Oben (Obertransport)
• Unten (Untertransport)
Die ausgewählte Mehrweite wird durch ein
aktiviertes Kontrollfeld angezeigt.
Anzeige weiterer Schaltflächen für die Ein-
gabe der Mehrweite. Die Schaltflächen von
0 bis 16 stehen für die Eingabe zur Verfü-
gung.
Bedeutung
Kurvenunterstützung eingeben.
Eingestellte Kurvenunterstützung wird
durch eine rot markierte Schaltfläche ange-
zeigt.
67
