Steckerbelegungsplan RS485

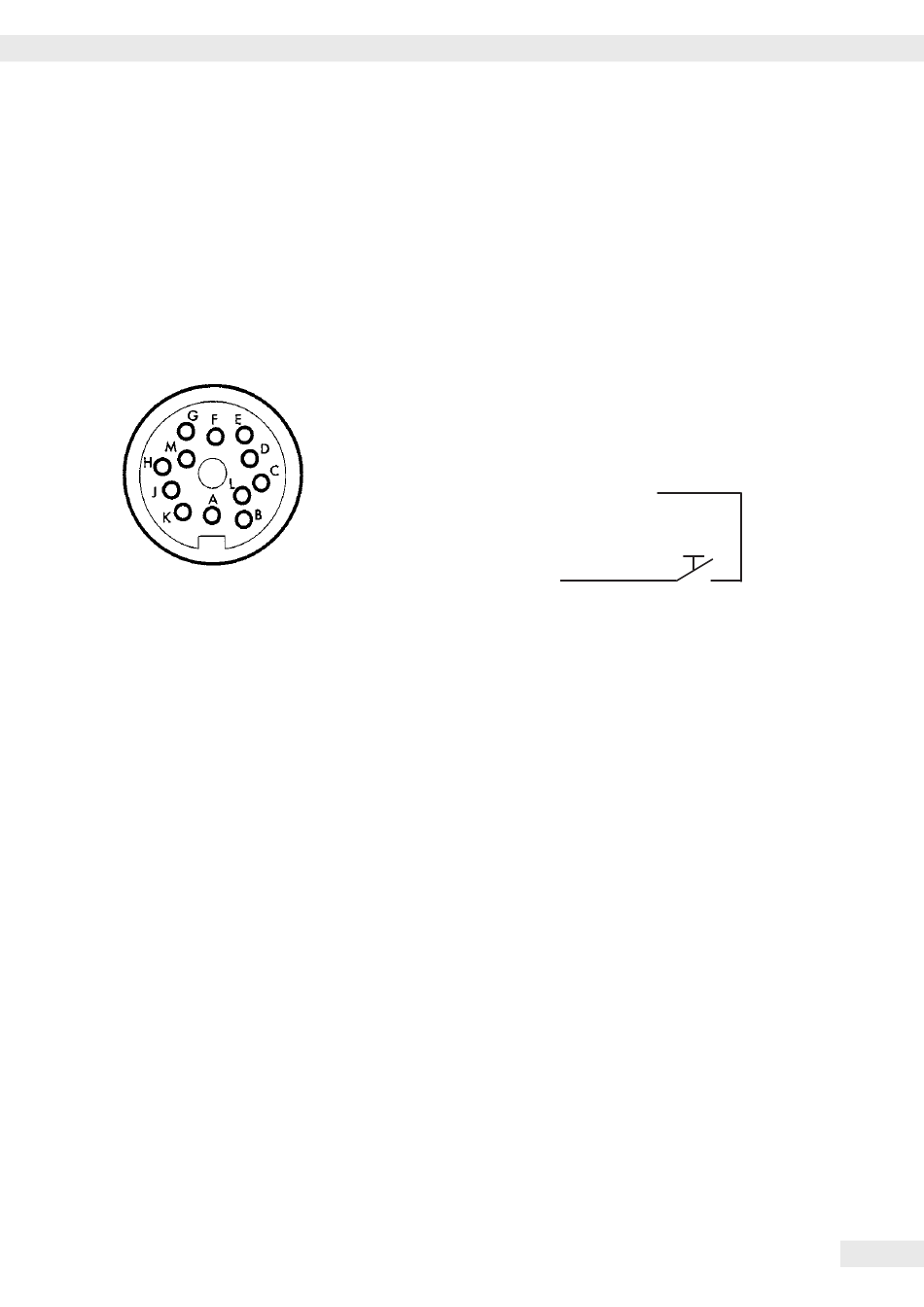

Steckerbelegungsplan der RS 485- Schnittstelle
RS 485, 3m Kabel
Stecker:
Typ C091D, 12 pol. Rundsteckverbinder mit Schraubverbindung, Amphenol
(IP67)

Pinbelegung

A RxD-TxD-N
B nicht belegt
C nicht belegt
D nicht belegt
E signal GND
F Verriegelungsschalter für das Justieren
(herausgeführt)
G VCC (24V Versorgung)
H nicht belegt
J GND (24V Versorgung)
K GND (24V Versorgung)
L RxD-TxD-P
M VCC (24V Versorgung)
Schnittstellenbuchse (Empfehlung):
Typ C091D, 12 pol., Amphenol (IP67)
Kabeltyp entsprechend AWG 24
Bitte beachten Sie die Stromversorgungshinweise !
