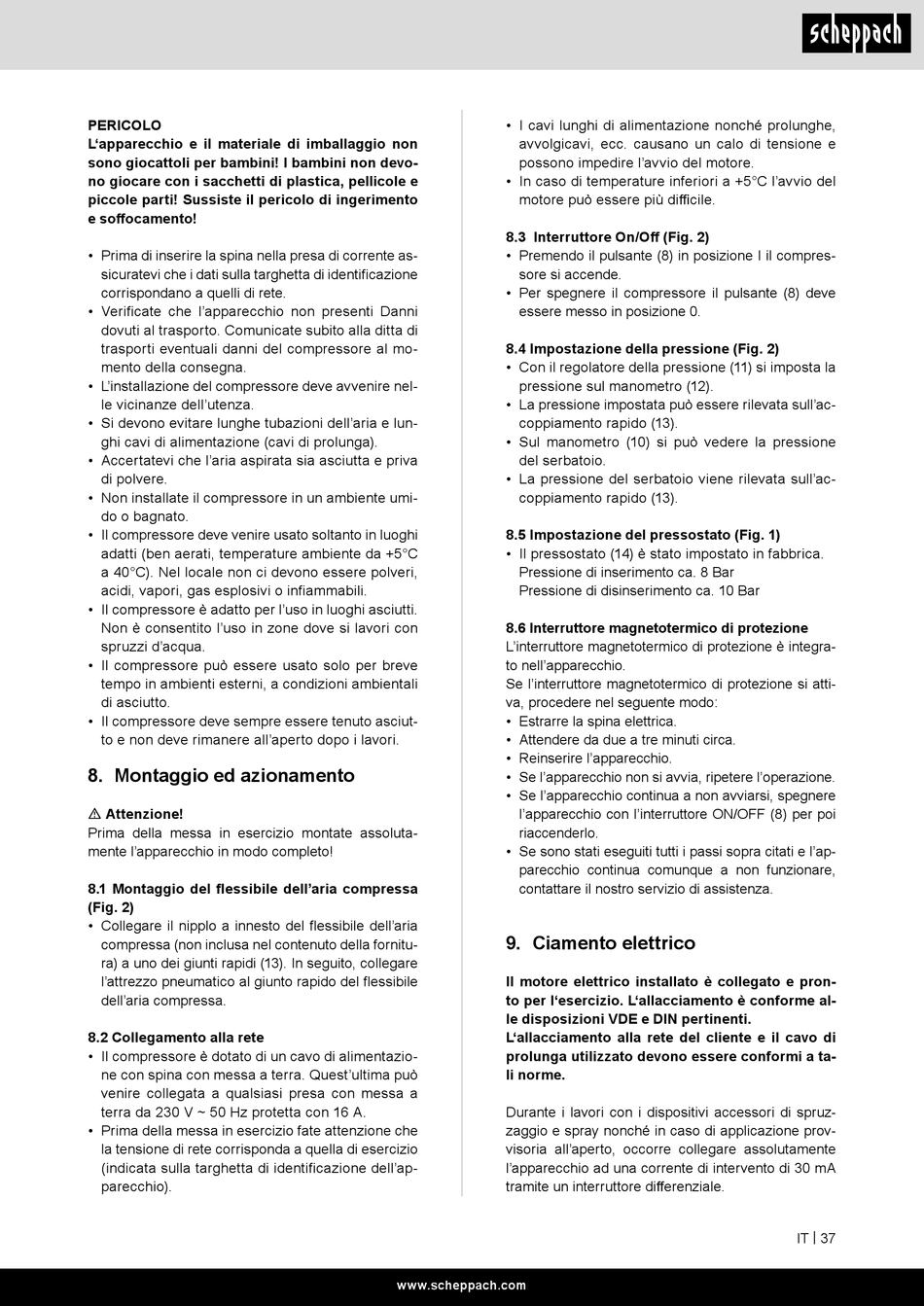

PERICOLO
L'apparecchio e il materiale di imballaggio non
sono giocattoli per bambini! I bambini non devo-
no giocare con i sacchetti di plastica, pellicole e
piccole parti! Sussiste il pericolo di ingerimento
e soffocamento!
• Prima di inserire la spina nella presa di corrente as-
sicuratevi che i dati sulla targhetta di identificazione
corrispondano a quelli di rete.
• Verificate che l'apparecchio non presenti Danni
dovuti al trasporto. Comunicate subito alla ditta di
trasporti eventuali danni del compressore al mo-
mento della consegna.
• L'installazione del compressore deve avvenire nel-
le vicinanze dell'utenza.
• Si devono evitare lunghe tubazioni dell'aria e lun-
ghi cavi di alimentazione (cavi di prolunga).
• Accertatevi che l'aria aspirata sia asciutta e priva
di polvere.
• Non installate il compressore in un ambiente umi-
do o bagnato.
• Il compressore deve venire usato soltanto in luoghi
adatti (ben aerati, temperature ambiente da +5°C
a 40°C). Nel locale non ci devono essere polveri,
acidi, vapori, gas esplosivi o infiammabili.
• Il compressore è adatto per l'uso in luoghi asciutti.
Non è consentito l'uso in zone dove si lavori con
spruzzi d'acqua.
• Il compressore può essere usato solo per breve
tempo in ambienti esterni, a condizioni ambientali
di asciutto.
• Il compressore deve sempre essere tenuto asciut-
to e non deve rimanere all'aperto dopo i lavori.

8. Montaggio ed azionamento

m Attenzione!
Prima della messa in esercizio montate assoluta-
mente l'apparecchio in modo completo!
8.1 Montaggio del flessibile dell'aria compressa
(Fig. 2)
• Collegare il nipplo a innesto del flessibile dell'aria
compressa (non inclusa nel contenuto della fornitu-
ra) a uno dei giunti rapidi (13). In seguito, collegare
l'attrezzo pneumatico al giunto rapido del flessibile
dell'aria compressa.

8.2 Collegamento alla rete

• Il compressore è dotato di un cavo di alimentazio-
ne con spina con messa a terra. Quest'ultima può
venire collegata a qualsiasi presa con messa a
terra da 230 V ~ 50 Hz protetta con 16 A.
• Prima della messa in esercizio fate attenzione che
la tensione di rete corrisponda a quella di esercizio
(indicata sulla targhetta di identificazione dell'ap-
parecchio).
• I cavi lunghi di alimentazione nonché prolunghe,
avvolgicavi, ecc. causano un calo di tensione e
possono impedire l'avvio del motore.
• In caso di temperature inferiori a +5°C l'avvio del
motore può essere più difficile.
8.3 Interruttore On/Off (Fig. 2)
• Premendo il pulsante (8) in posizione I il compres-
sore si accende.
• Per spegnere il compressore il pulsante (8) deve
essere messo in posizione 0.
8.4 Impostazione della pressione (Fig. 2)
• Con il regolatore della pressione (11) si imposta la
pressione sul manometro (12).
• La pressione impostata può essere rilevata sull'ac-
coppiamento rapido (13).
• Sul manometro (10) si può vedere la pressione
del serbatoio.
• La pressione del serbatoio viene rilevata sull'ac-
coppiamento rapido (13).
8.5 Impostazione del pressostato (Fig. 1)
• Il pressostato (14) è stato impostato in fabbrica.
Pressione di inserimento ca. 8 Bar
Pressione di disinserimento ca. 10 Bar
8.6 Interruttore magnetotermico di protezione
L'interruttore magnetotermico di protezione è integra-
to nell'apparecchio.
Se l'interruttore magnetotermico di protezione si atti-
va, procedere nel seguente modo:
• Estrarre la spina elettrica.
• Attendere da due a tre minuti circa.
• Reinserire l'apparecchio.
• Se l'apparecchio non si avvia, ripetere l'operazione.
• Se l'apparecchio continua a non avviarsi, spegnere
l'apparecchio con l'interruttore ON/OFF (8) per poi
riaccenderlo.
• Se sono stati eseguiti tutti i passi sopra citati e l'ap-
parecchio continua comunque a non funzionare,
contattare il nostro servizio di assistenza.

9. Ciamento elettrico

Il motore elettrico installato è collegato e pron-
to per l'esercizio. L'allacciamento è conforme al-
le disposizioni VDE e DIN pertinenti.
L'allacciamento alla rete del cliente e il cavo di
prolunga utilizzato devono essere conformi a ta-
li norme.
Durante i lavori con i dispositivi accessori di spruz-
zaggio e spray nonché in caso di applicazione prov-
visoria all'aperto, occorre collegare assolutamente
l'apparecchio ad una corrente di intervento di 30 mA
tramite un interruttore differenziale.
