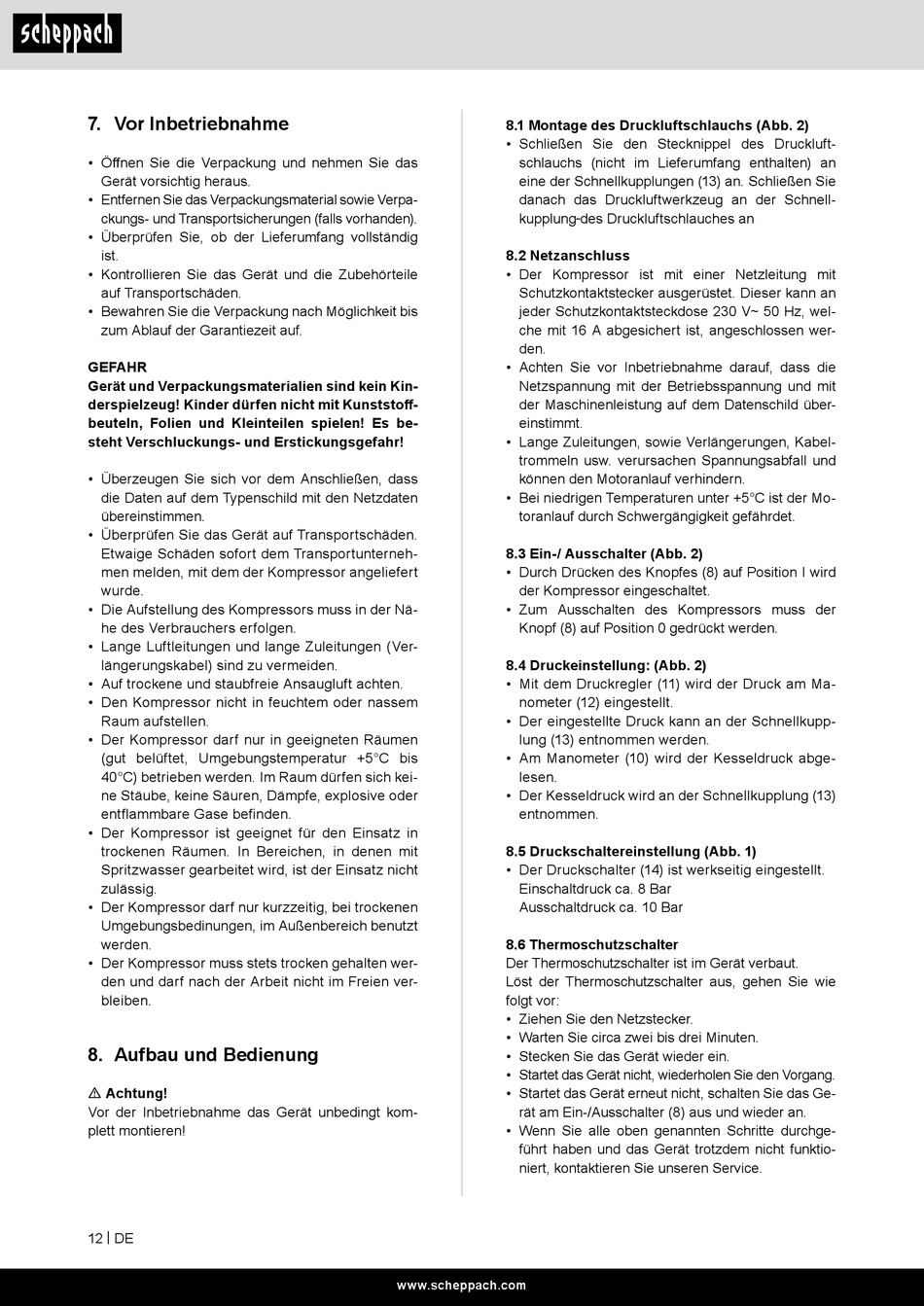

7. Vor Inbetriebnahme

• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpa-
ckungs- und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
GEFAHR
Gerät und Verpackungsmaterialien sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es be-
steht Verschluckungs- und Erstickungsgefahr!
• Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
• Überprüfen Sie das Gerät auf Transportschäden.
Etwaige Schäden sofort dem Transportunterneh-
men melden, mit dem der Kompressor angeliefert
wurde.
• Die Aufstellung des Kompressors muss in der Nä-
he des Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen (Ver-
längerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
• Den Kompressor nicht in feuchtem oder nassem
Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räumen
(gut belüftet, Umgebungstemperatur +5°C bis
40°C) betrieben werden. Im Raum dürfen sich kei-
ne Stäube, keine Säuren, Dämpfe, explosive oder
entflammbare Gase befinden.
• Der Kompressor ist geeignet für den Einsatz in
trockenen Räumen. In Bereichen, in denen mit
Spritzwasser gearbeitet wird, ist der Einsatz nicht
zulässig.
• Der Kompressor darf nur kurzzeitig, bei trockenen
Umgebungsbedinungen, im Außenbereich benutzt
werden.
• Der Kompressor muss stets trocken gehalten wer-
den und darf nach der Arbeit nicht im Freien ver-
bleiben.

8. Aufbau und Bedienung

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
12 | DE
8.1 Montage des Druckluftschlauchs (Abb. 2)
• Schließen Sie den Stecknippel des Druckluft-
schlauchs (nicht im Lieferumfang enthalten) an
eine der Schnellkupplungen (13) an. Schließen Sie
danach das Druckluftwerkzeug an der Schnell-
kupplung des Druckluftschlauches an

8.2 Netzanschluss

• Der Kompressor ist mit einer Netzleitung mit
Schutzkontaktstecker ausgerüstet. Dieser kann an
jeder Schutzkontaktsteckdose 230 V~ 50 Hz, wel-
che mit 16 A abgesichert ist, angeschlossen wer-
den.
• Achten Sie vor Inbetriebnahme darauf, dass die
Netzspannung mit der Betriebsspannung und mit
der Maschinenleistung auf dem Datenschild über-
einstimmt.
• Lange Zuleitungen, sowie Verlängerungen, Kabel-
trommeln usw. verursachen Spannungsabfall und
können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Mo-
toranlauf durch Schwergängigkeit gefährdet.
8.3 Ein-/ Ausschalter (Abb. 2)
• Durch Drücken des Knopfes (8) auf Position I wird
der Kompressor eingeschaltet.
• Zum Ausschalten des Kompressors muss der
Knopf (8) auf Position 0 gedrückt werden.
8.4 Druckeinstellung: (Abb. 2)
• Mit dem Druckregler (11) wird der Druck am Ma-
nometer (12) eingestellt.
• Der eingestellte Druck kann an der Schnellkupp-
lung (13) entnommen werden.
• Am Manometer (10) wird der Kesseldruck abge-
lesen.
• Der Kesseldruck wird an der Schnellkupplung (13)
entnommen.
8.5 Druckschaltereinstellung (Abb. 1)
• Der Druckschalter (14) ist werkseitig eingestellt.
Einschaltdruck ca. 8 Bar
Ausschaltdruck ca. 10 Bar
8.6 Thermoschutzschalter
Der Thermoschutzschalter ist im Gerät verbaut.
Löst der Thermoschutzschalter aus, gehen Sie wie
folgt vor:
• Ziehen Sie den Netzstecker.
• Warten Sie circa zwei bis drei Minuten.
• Stecken Sie das Gerät wieder ein.
• Startet das Gerät nicht, wiederholen Sie den Vorgang.
• Startet das Gerät erneut nicht, schalten Sie das Ge-
rät am Ein-/Ausschalter (8) aus und wieder an.
• Wenn Sie alle oben genannten Schritte durchge-
führt haben und das Gerät trotzdem nicht funktio-
niert, kontaktieren Sie unseren Service.
