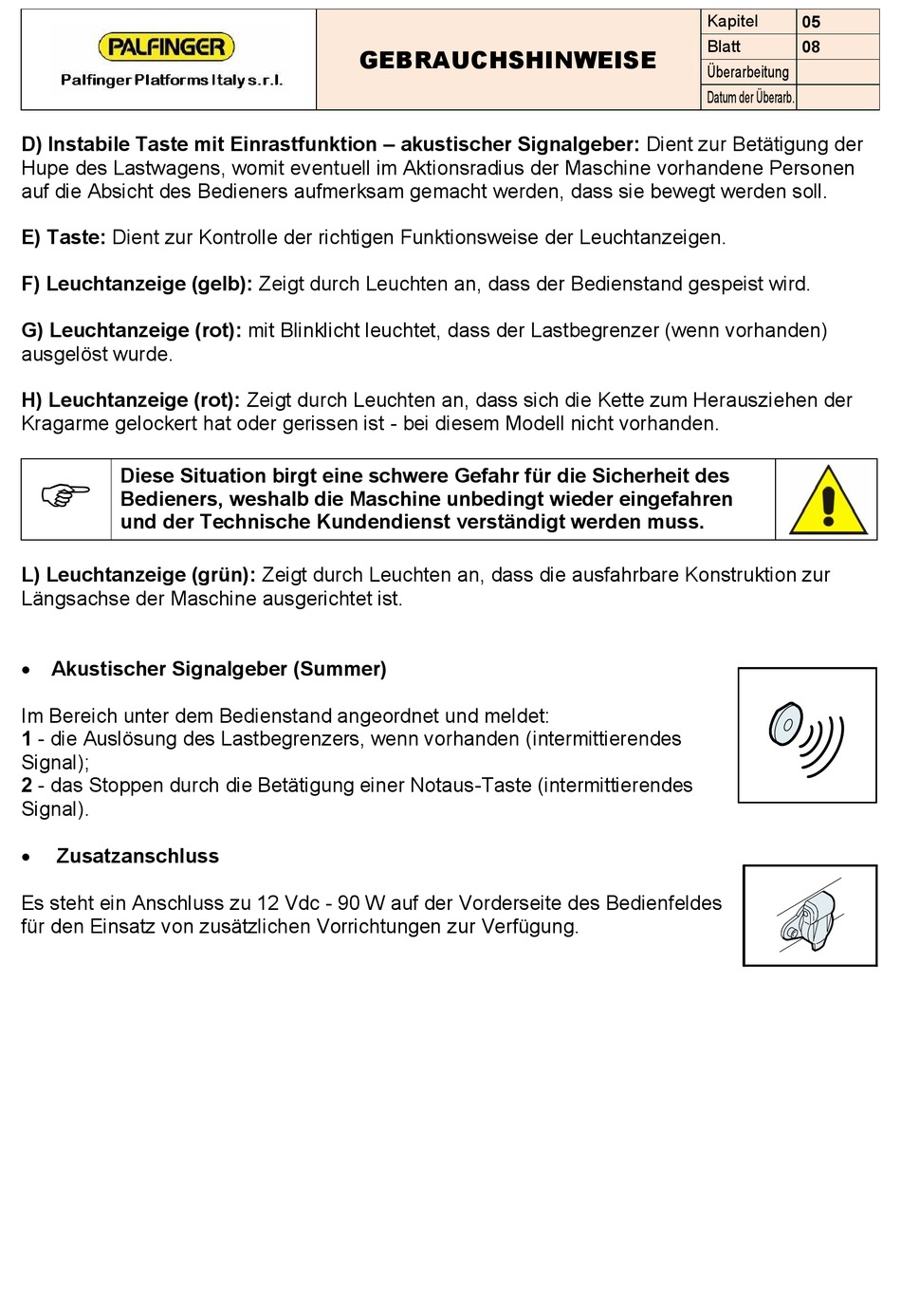

D) Instabile Taste mit Einrastfunktion – akustischer Signalgeber: Dient zur Betätigung der
Hupe des Lastwagens, womit eventuell im Aktionsradius der Maschine vorhandene Personen
auf die Absicht des Bedieners aufmerksam gemacht werden, dass sie bewegt werden soll.
E) Taste: Dient zur Kontrolle der richtigen Funktionsweise der Leuchtanzeigen.
F) Leuchtanzeige (gelb): Zeigt durch Leuchten an, dass der Bedienstand gespeist wird.
G) Leuchtanzeige (rot): mit Blinklicht leuchtet, dass der Lastbegrenzer (wenn vorhanden)
ausgelöst wurde.
H) Leuchtanzeige (rot): Zeigt durch Leuchten an, dass sich die Kette zum Herausziehen der
Kragarme gelockert hat oder gerissen ist - bei diesem Modell nicht vorhanden.
Diese Situation birgt eine schwere Gefahr für die Sicherheit des
Bedieners, weshalb die Maschine unbedingt wieder eingefahren
und der Technische Kundendienst verständigt werden muss.
L) Leuchtanzeige (grün): Zeigt durch Leuchten an, dass die ausfahrbare Konstruktion zur
Längsachse der Maschine ausgerichtet ist.
 Akustischer Signalgeber (Summer)
Im Bereich unter dem Bedienstand angeordnet und meldet:
1 - die Auslösung des Lastbegrenzers, wenn vorhanden (intermittierendes
Signal);
2 - das Stoppen durch die Betätigung einer Notaus-Taste (intermittierendes
Signal).
Zusatzanschluss
Es steht ein Anschluss zu 12 Vdc - 90 W auf der Vorderseite des Bedienfeldes
für den Einsatz von zusätzlichen Vorrichtungen zur Verfügung.
