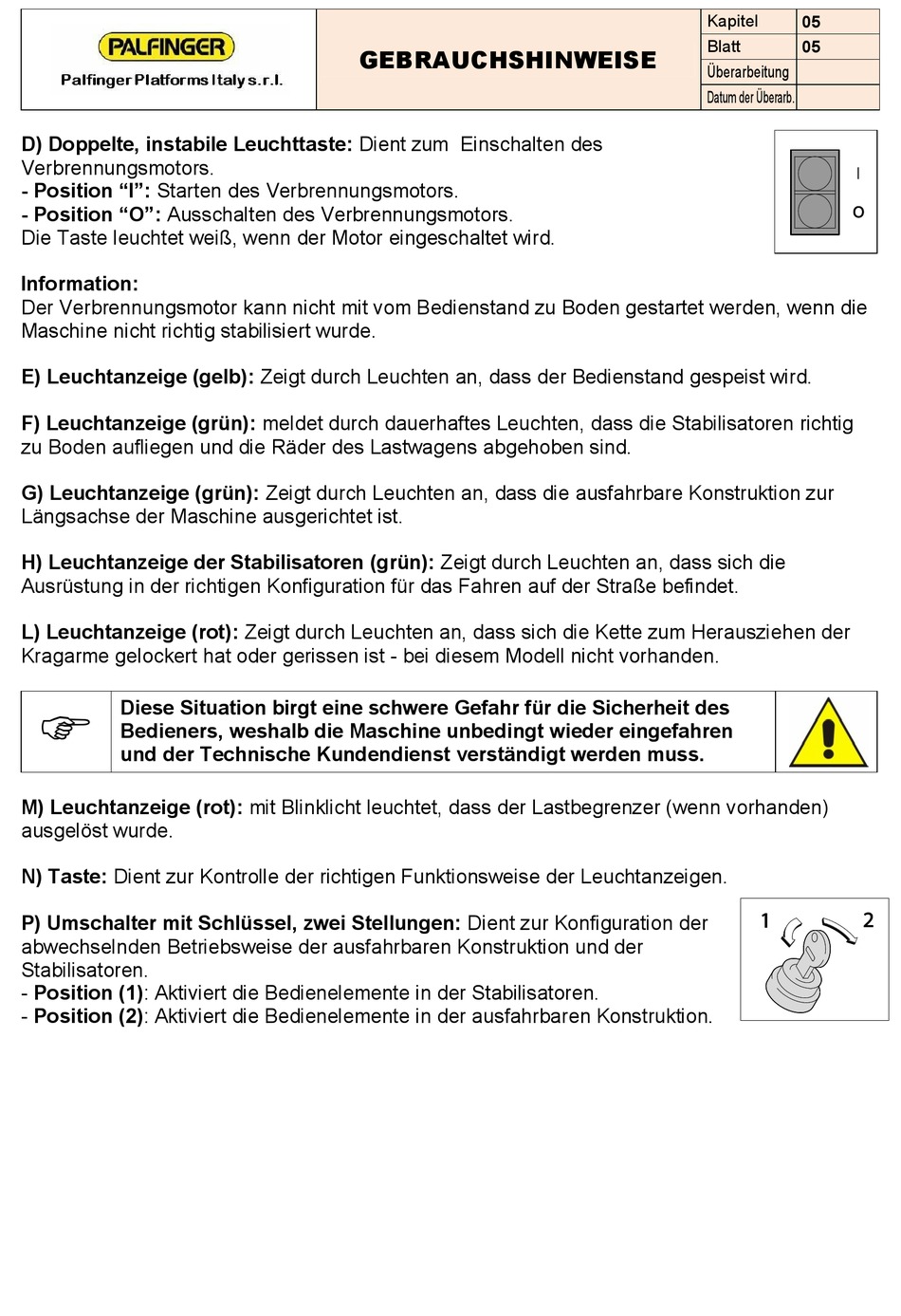

D) Doppelte, instabile Leuchttaste: Dient zum Einschalten des
Verbrennungsmotors.
- Position "I": Starten des Verbrennungsmotors.
- Position "O": Ausschalten des Verbrennungsmotors.
Die Taste leuchtet weiß, wenn der Motor eingeschaltet wird.
Information:
Der Verbrennungsmotor kann nicht mit vom Bedienstand zu Boden gestartet werden, wenn die
Maschine nicht richtig stabilisiert wurde.
E) Leuchtanzeige (gelb): Zeigt durch Leuchten an, dass der Bedienstand gespeist wird.
F) Leuchtanzeige (grün): meldet durch dauerhaftes Leuchten, dass die Stabilisatoren richtig
zu Boden aufliegen und die Räder des Lastwagens abgehoben sind.
G) Leuchtanzeige (grün): Zeigt durch Leuchten an, dass die ausfahrbare Konstruktion zur
Längsachse der Maschine ausgerichtet ist.
H) Leuchtanzeige der Stabilisatoren (grün): Zeigt durch Leuchten an, dass sich die
Ausrüstung in der richtigen Konfiguration für das Fahren auf der Straße befindet.
L) Leuchtanzeige (rot): Zeigt durch Leuchten an, dass sich die Kette zum Herausziehen der
Kragarme gelockert hat oder gerissen ist - bei diesem Modell nicht vorhanden.
Diese Situation birgt eine schwere Gefahr für die Sicherheit des
Bedieners, weshalb die Maschine unbedingt wieder eingefahren
und der Technische Kundendienst verständigt werden muss.
M) Leuchtanzeige (rot): mit Blinklicht leuchtet, dass der Lastbegrenzer (wenn vorhanden)
ausgelöst wurde.
N) Taste: Dient zur Kontrolle der richtigen Funktionsweise der Leuchtanzeigen.
P) Umschalter mit Schlüssel, zwei Stellungen: Dient zur Konfiguration der
abwechselnden Betriebsweise der ausfahrbaren Konstruktion und der
Stabilisatoren.
- Position (1): Aktiviert die Bedienelemente in der Stabilisatoren.
- Position (2): Aktiviert die Bedienelemente in der ausfahrbaren Konstruktion.
