Reflexa LifeSmall Montage- Und Bedienungsanleitung Seite 35

» Fügen/Schieben Sie ggf. weitere Lichtstab­Komponenten nach dem Einklipp­
sen in die Halter, axial fluchtend, ineinander.
» Ziehen Sie anschließend die Befestigung Schrauben der Klemm­Halterungen
von Hand fest.
Elektrische Anschlüsse herstellen
Die elektrischen Anschlüsse sind in folgender Reihenfolge herzustellen:
» Verbinden Sie das Erdungskabel des LED­Masters (1 – Abb. 41) mit einem
metallischen Teil der Markise, um die beim Betrieb der Markise eventuell
entstandene elektrostatische Überspannung auf das Erdpotential ableiten zu
können.
» Den Markisenmotor an den Motoranschluss anschließen. Soweit ein Funkmo­
tor (RTS oder io) bei der Bestands­Anlage eingesetzt ist, kann dieser direkt
über eine Hirschmann­Steckverbindung an den Motoranschluss (2 – Abb. 41)
des LED­Masters angeschlossen werden. Wenn ein Elektromotor mit Schal­
tersteuerung (4­adrig) bei der Markise eingesetzt ist, muss dieser direkt an
den Hausanschluss angeschlossen bleiben. Sollte die Markisenanlage einen
Kurbel­, oder einen Elektroantrieb besitzen, muss der Motoranschluss
(2 – Abb. 41) des Trafos zwingendmit dem entsprechenden Hirschmannste­
cker (STAS3 mit Dichtelement und Deckel, im Zubehör enthalten) verschlos­
sen werden und gesichert bleiben.
» LED­Lichtstab anschließen (3 – Abb. 41)
» Alle Kabel in Trafohalter (wenn vorhanden) verstauen und oder an Markisen­
komponenten befestigen.
» Kunststoffdeckel (im Zubehör enthalten) auf den Trafohalter (50 x 50) seitlich
aufdrücken
» Netzanschluss des LED­Masters (4– Abb. 41) zum Hausanschluss herstellen.
4

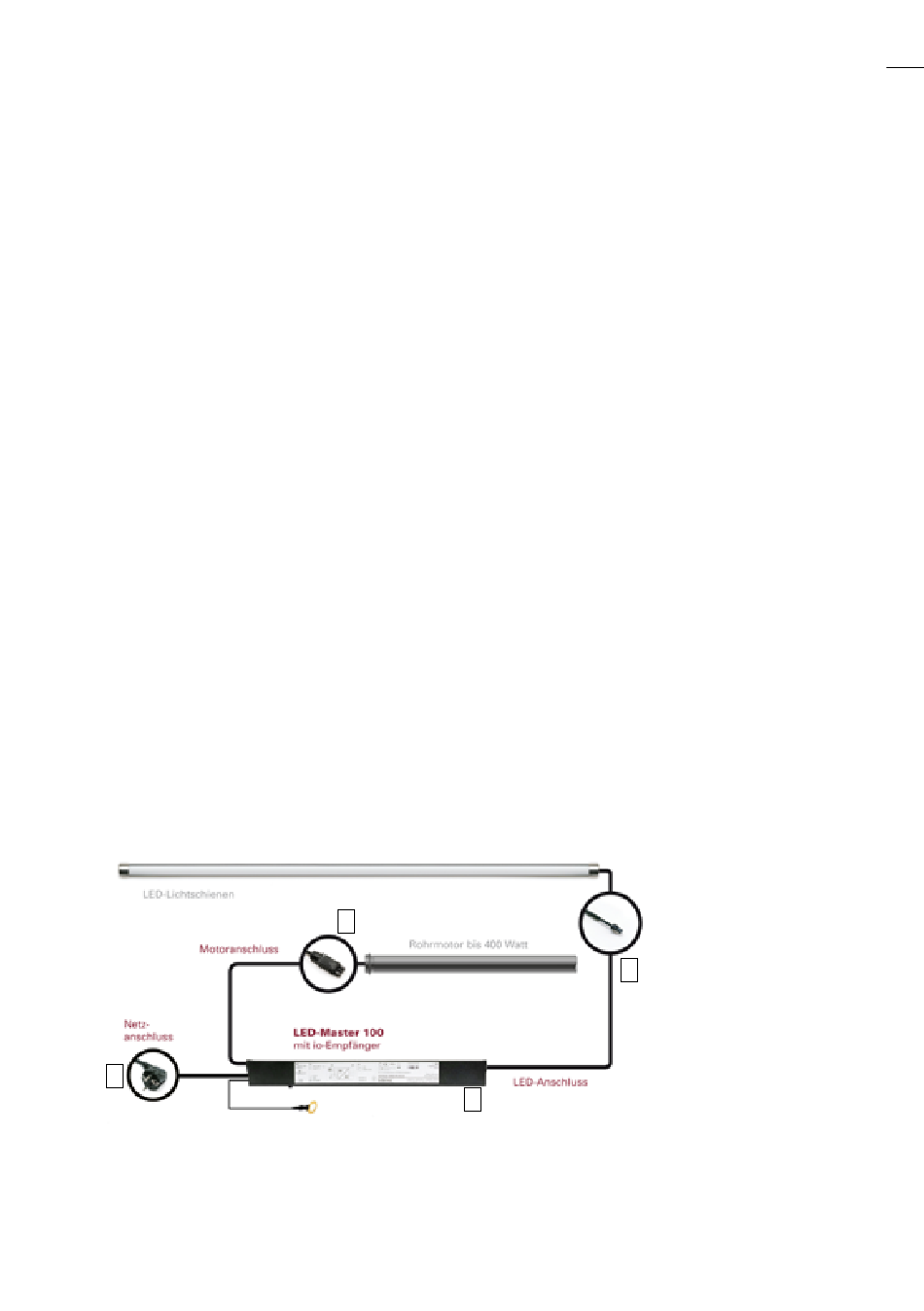

Abb. 41: Montage der Lichtstäbe
