2.3

Montage

2.3.1 Montagekonsolen

Die Montagekonsolen werden jeweils an den zweiten Sparren gegenüber den
Schienenhaltern versetzt montiert. Sie dienen lediglich als Montagehilfe und sind
für die Funktionsfähigkeit der Markisen nicht zwingend erforderlich.

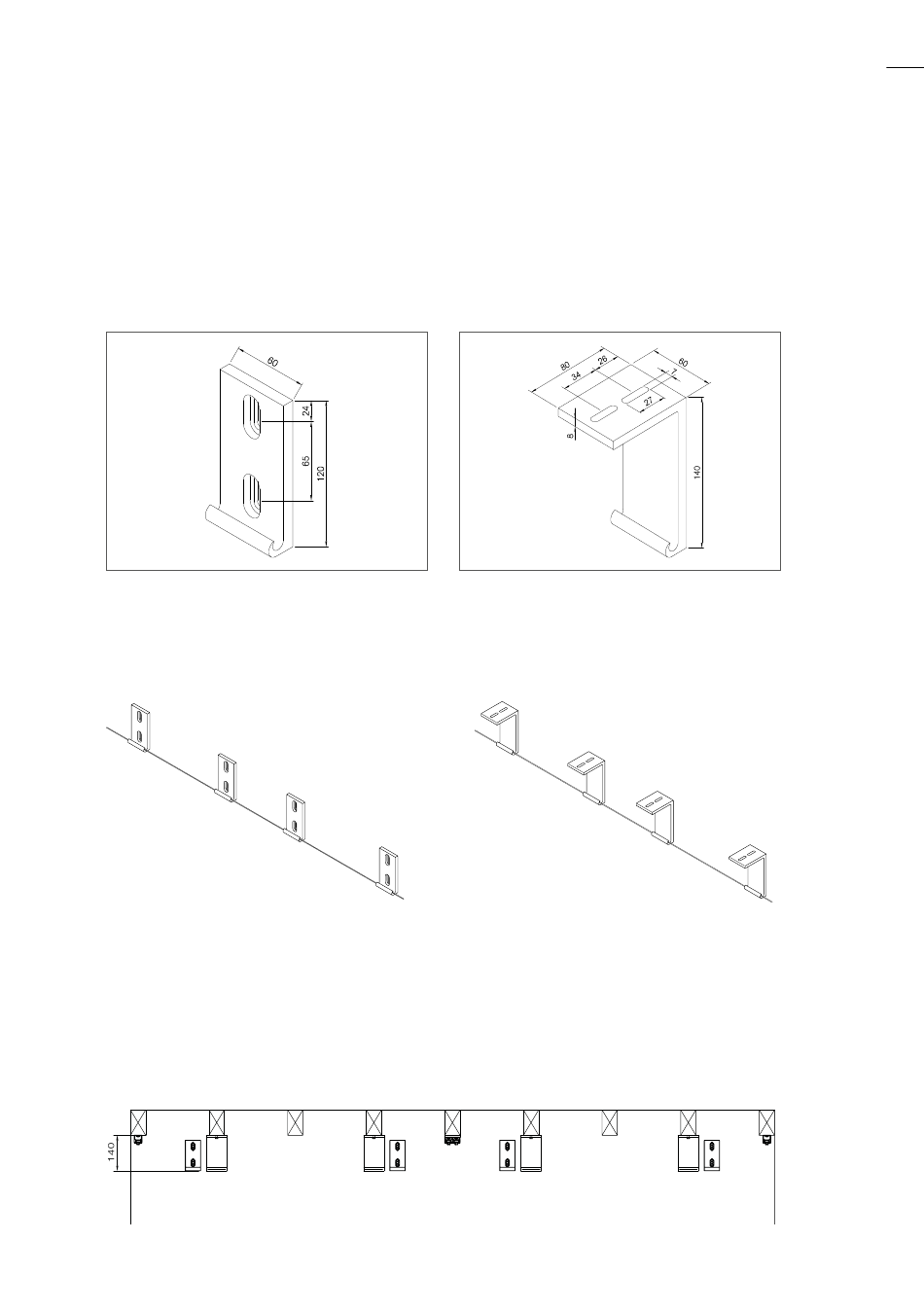

Abb. 3: Wandkonsole
» Richten Sie die Montagekonsolen (Abb. 5: Wandmontage, Abb. 6: Decken­
montage) in Höhe und Tiefe mit einer Richtschnur aus.
Abb. 5: Wandmontage
» Abb. 7: Zeichnen Sie die Bohrlöcher auf der Wand bzw. auf den Sparren an.
Der Abstand beträgt von Unterkante Sparren bis Unterkante Wandkonsole
140 mm.
» Bohren Sie Löcher an den angezeichneten Stellen und schrauben Sie die
Konsolen fest.
2 Wandkonsole
2 1
Abb. 7: Montagekonsolen
Abb. 4: Wandkonsole
Abb. 6: Deckenmontage
1 Deckenkonsole
1 2
Unterdachmarkise LifeSmall – Doppelanlage
