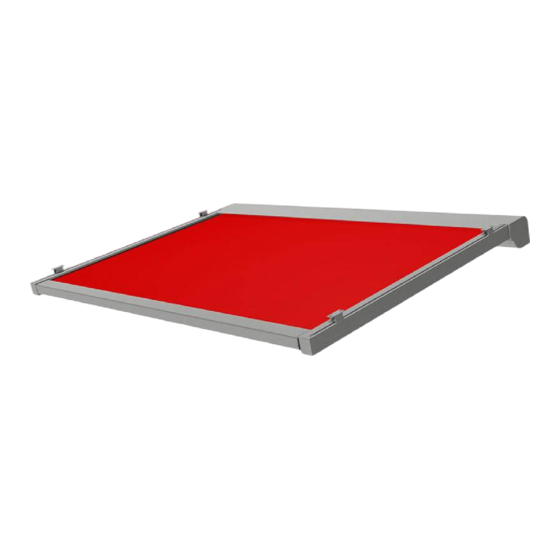

Reflexa Life Small Montage- Und Bedienungsanleitung
Unterdachmarkise
Vorschau ausblenden
Andere Handbücher für Life Small:
- Montage- und bedienungsanleitung (44 Seiten) ,
- Bedienungsanleitung (5 Seiten) ,
- Kurzanleitung (5 Seiten)
Verwandte Anleitungen für Reflexa Life Small
Inhaltszusammenfassung für Reflexa Life Small

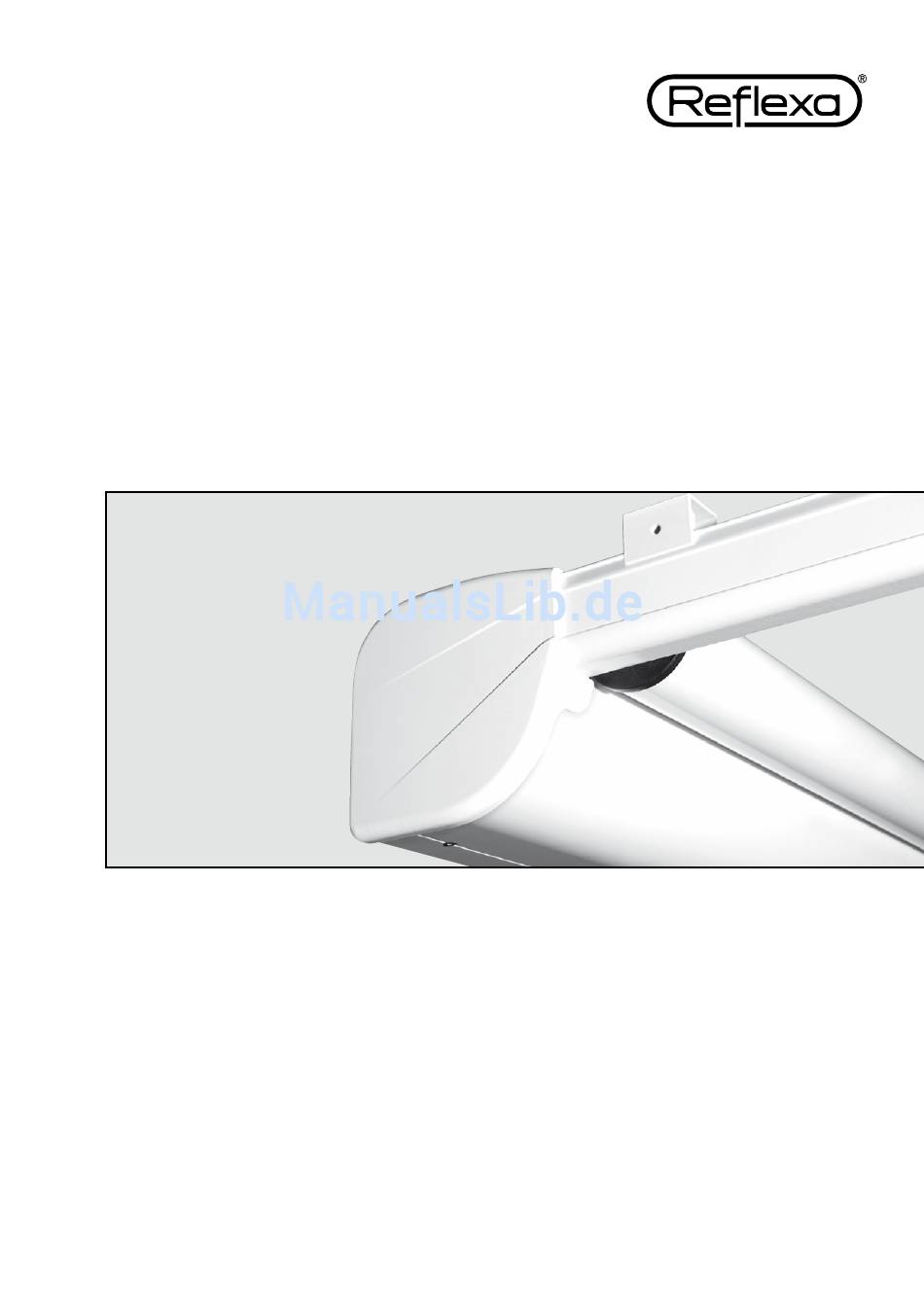

- Seite 1 Außenjalousie Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Innenjalousie Fensterbank Montage- und Bedienungsanleitung Unterdachmarkise Life Small - Einzelanlage...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1.Sicherheitshinweise ............................2 2.Bevor Sie zur Baustelle fahren ...........................2 3.Werkzeug, das Sie für die Montage benötigen ....................2 4.Qualifikation ................................2 5.Transport ................................3 6.Hochziehen mit Seilen ............................3 7.Aufstiegshilfen ..............................3 8.Absturzsicherung ..............................3 9.Bestimmungsgemäßer Gebrauch ........................4 10.Befestigungsmittel ............................4 11.Universalhalter ..............................4 12.Montage der Universalhalter ..........................4 13.Schienenhalter ..............................5 14.Montage der Schienenhalter und der Drahtstützwinkel ...................5 15.Montage des Markisenkastens.........................6... - Seite 3 Unterdachmarkise Life Small 03 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Sicherheitshinweise
1.Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweistext gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, wel- che zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. -
Seite 5: Transport
Unterdachmarkise Life Small 05 Elektroarbeiten: Die elektrische Festinstallation muss gemäß VDE 100 durch eine zugelassene Elekt- rofachkraft erfolgen. Die beigefügten Installationshinweise der mitgelieferten Elektro- geräte sind zu beachten. 5.Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. -
Seite 6: Bestimmungsgemäßer Gebrauch
9.Bestimmungsgemäßer Gebrauch Markisen dürfen nur für ihren in der Bedienungsanleitung definierten Verwendungs- zweck eingesetzt werden. Veränderungen, wie An- und Umbauten, die nicht vom Her- steller vorgesehen sind, dürfen nur mit schriftlicher Genehmigung des Herstellers vor- genommen werden. Zusätzliche Belastungen der Markise durch angehängte Gegenstände oder durch Seilabspannungen können zu Beschädigungen oder zum Absturz der Markise führen und sind daher nicht zulässig. -
Seite 7: Schienenhalter
Unterdachmarkise Life Small 07 13.Führungsschienenhalter Prüfen Sie, ob die gelieferten Führungsschienenhalter mit der Bestellung über- ein- stimmen. 14.Montage der Führungsschienenhalter und der Tuchstützdraht-Winkel Lösen Klemmschrauben einem Innensechskantschlüssel und nehmen Sie diese heraus. Zeichnen Sie die Führungsschienenhalter an den Sparren an. (Abstände siehe Zeichnung unten). -
Seite 8: Montage Des Markisenkastens
15.Montage des Markisenkastens Stellen Sie zwei gleich hohe Leitern standsicher unter die Montagekonsolen. Legen Sie den Markisenkasten oben auf die Leitern. Vergewissern Sie sich dabei, dass der Markisen- kasten sicher liegt und nicht herunter fallen kann. Achtung: Arbeiten Sie in größeren Höhen, besonders auf Balkonen, nie ohne geeig- nete Absturzsicherung! ... -
Seite 9: Montage Der Führungsschienen (Markisenkasten)
Unterdachmarkise Life Small 09 16.Montage der Führungsschienen (Markisenkasten) Legen Sie Pappe o. ä. auf den Boden unter die Führungs- schienen! Schieben Sie beide Führungs- schienen (1) gleichmäßig bis zur Hälfte der Ausleger der Kastenseitenkappen (2) auf. Führen Sie die Laufräder (3) der Fallstangenzapfen in die dafür vorge- sehene Gasse der Führungsschienen (4). -
Seite 10: Montage Der Führungsschienen (Führungsschienenhalter)
Achtung: Zugbänder nicht verdrehen. 18.Montage der Führungsschienen (Führungsschienenhalter) Heben beide Führungsschiene gleichmäßig an und drücken diese in die schon montierten Führungsschienenhalter. Benutzen Sie gegebenenfalls standfeste Leitern dazu. Schrauben Sie die Klemmschrauben (1) ein und ziehen diese mit einem 3 mm Innensechskantschlüssel fest. -
Seite 11: Montage Des Markisenbodens
Unterdachmarkise Life Small 11 19.Montage des Markisenbodens Lassen Sie die Markise komplett aus- fahren. Stellen Sie zwei gleich hohe Leitern standsicher unter den Markisenkas- ten. Legen Sie den Markisenboden oben auf die Leitern. Vergewissern Sie sich da bei, dass dieser sicher liegt und nicht herunter fallen kann. -
Seite 12: Probelauf
Drehen Sie die Spanner gleichmäßig rechts und links auf die Schrauben der Tuchstützdraht-Winkel. Drehen Sie die Spanner abwechselnd solange bis das der Tuchstützdraht stramm gespannt ist. 21.Probelauf Lassen Sie die Markise wieder einfahren. Kontrollieren Sie hierbei ob die Zugbänder sauber über die Umlenkrollen laufen und nicht verdreht sind. 22.Ausrichten Messen Sie die Diagonale (A) und die Breite (B) nach. -
Seite 13: Elektroanschluss - Anweisungen Für Den Elektriker
Unterdachmarkise Life Small 13 24.Elektroanschluss – Anweisungen für den Elektriker Achtung: Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN gerechter Aus- führung der Anschlüsse oder bei Missachtung der anerkannten Regeln der Tech- nik, haften weder Motor- noch Markisenhersteller für Material- oder Personenschäden: Schließen Sie an einen einpoligen Schalter niemals... - Seite 14 b. Gleichzeitiger Auf- und Abbefehl Durch die Verwendung von nicht gegenseitig verriegelten Schaltern oder mehrfach installierten Schal- terstellen ohne Verriegelung kann gleichzeitig die Auf- und Abrichtung angesteuert werden. Dies ist nicht zulässig, weil durch die entstehende Gegeninduktion in den Wicklungen des Motors die End- schalterkontakte überlastet werden.
- Seite 15 Unterdachmarkise Life Small 15...
- Seite 16 Ihr Reflexa-Fachhändler: REFLExA-WERKE Albrecht GmbH Silbermannstraße 29 D-89364 Rettenbach Tel.: 0 82 24/999-0 Fax: 0 82 24/999-222 www.reflexa.de info@reflexa.de Reflexa – Die sichtbar beste Lösung.
