Reflexa LifeSmall Montage- Und Bedienungsanleitung Seite 13

Beachten Sie, dass das Achsmaß der Markise auch das Bestell- und
Befestigungsmaß ist.

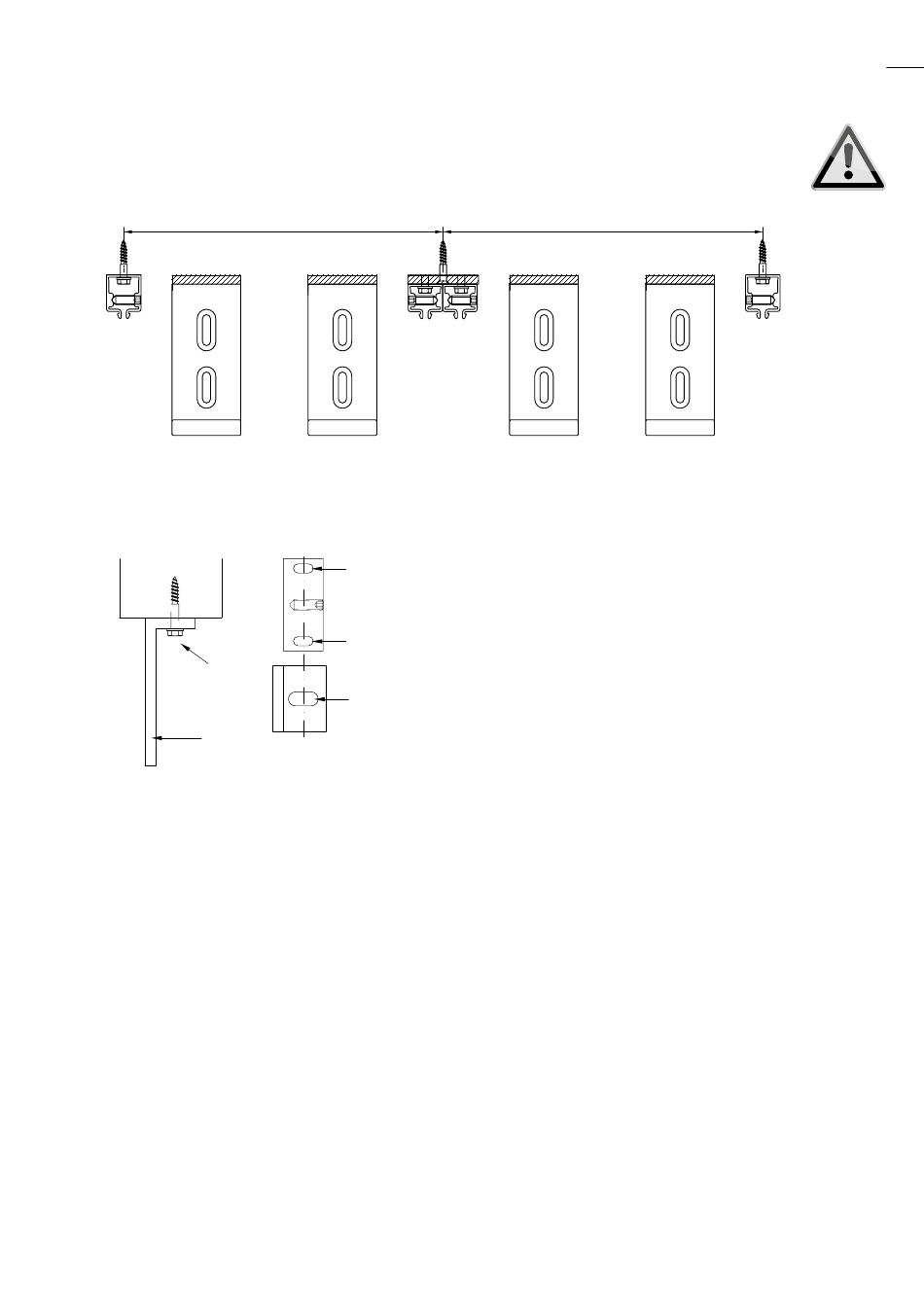

Achsmaß = Bestell- u. Befestigungsmaß B1
Abb. 12: Befestigungsmaß
» Bei einigen Baubarkeiten ist der Einsatz eines Tuchstützdrahtes notwendig,der
dem Durchhang des Tuches entgegengewirkt.
B
2
Abb. 13: Tuchstützdrahtwinkel
» Montieren Sie die Tuchstützdrahtwinkel (2 – Abb. 11 u. 13) wie abgebildet auf
den äußeren Sparren in der Mitte des Markisenausfalls.
Das Befestigungsmaß Mitte Loch der Führungsschienenhalter (A – Abb. 13) ist
auch das Befestigungsmaß Mitte Loch der Tuchstützdrahtwinkel (B – Abb. 13).
Unterdachmarkise LifeSmall – Doppelanlage
Achsmaß = Bestell- u. Befestigungsmaß B2
A
A
B
13
