» Legen Sie das Blendenunterteil oben auf die Leitern. Vergewissern Sie sich
dabei, dass dieser sicher liegt und nicht herunterfallen kann.
» Nehmen Sie das Blendenunterteil (1 – Abb. 27) und hängen Sie dieses in die
Stützbügel (2 – Abb. 27) ein. Drücken Sie die Gleitschalen (4 – Abb. 27)
dabei nach hinten.
» Klappen Sie das Blendenunterteil hoch und verschrauben Sie dieses dann
vo n unten (3 – Abb. 27) mit Senkknopfschrauben M 4 x 6 T X20
(im Endmontage­Set 2 – Abb. 15)
» Clipsen Sie die Gleitschalen (4 – Abb. 27) in die Nut des Unterteils ein.
4
3

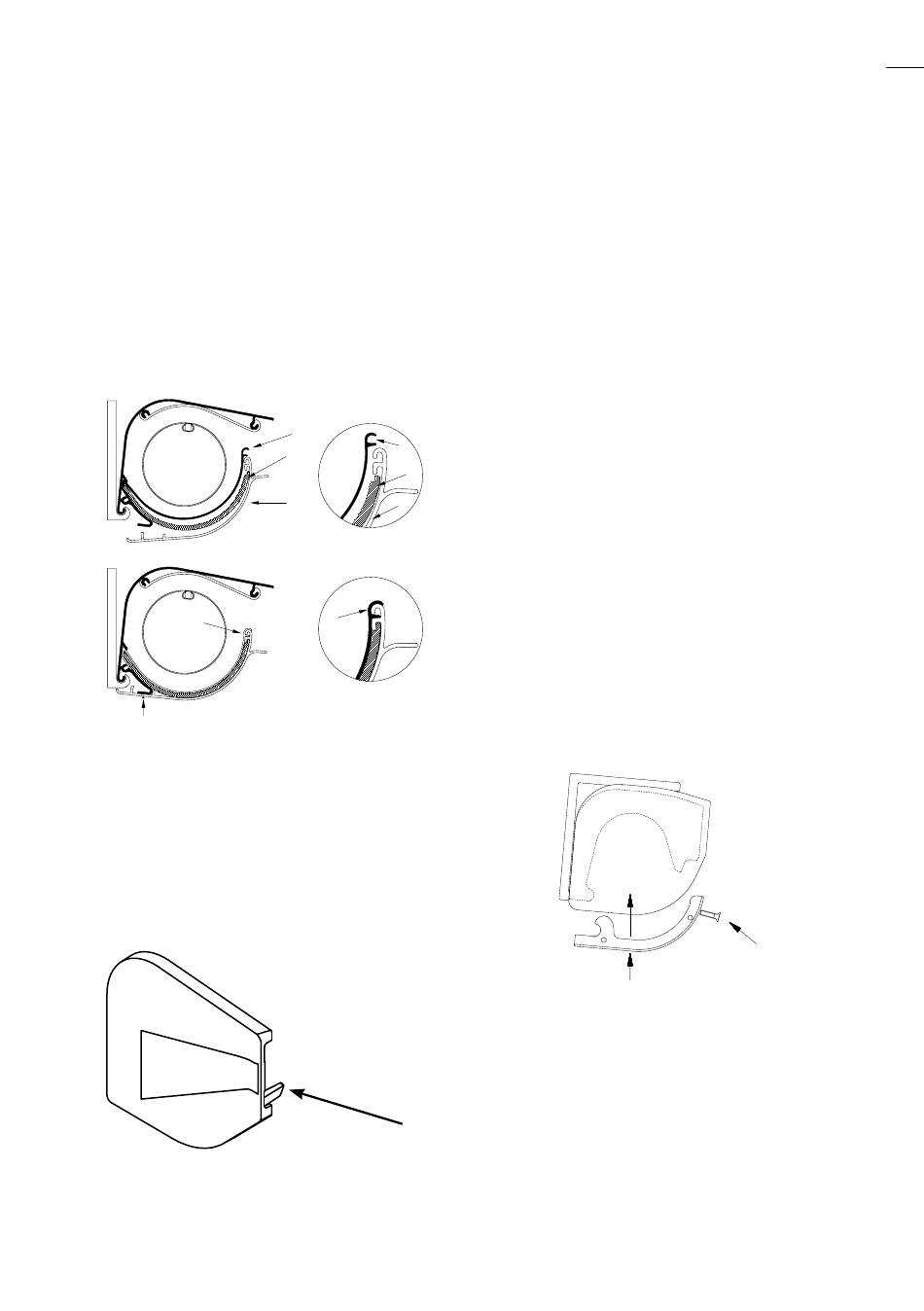

Abb. 27: Montage des Blendenunterteiles
» Schrauben Sie das Unterteil der Kupplungs­
kappe wieder an (5 – Abb. 28).
» Seitendeckel aufstecken
» Seitendeckel außen mit dem Blendenunter­
teil mit Senkkopfschrauben M4 x 6 TX20 (im
Endmontage­Set, 2 – Abb. 29) verschrauben
Abb. 29: Kupplungskappe
4
4
2
2
1
1
4
2
