6.2 MONTAGE: DMUI-TOUCH-B-UD-LD

6.2.1 BENÖTIGTE KOMPONENTEN
Die folgenden Komponenten werden für die Montage des DMUI-TOUCH-B-UD-LD benötigt:
1 DMUI-TOUCH-B-UD-LD
2 2 Montageschrauben (vom Wiederverkäufer bereitgestellt)
Werkzeug Schraubendreher
Schraubenspezifikationen
INFO
Gewindedurchmesser: max. 4,3 mm
Kopfdurchmesser: 8 mm - 9,5 mm
Verwenden Sie nach Möglichkeit keine Senkkopfschrauben.

6.2.2 PROZESS

1. Positionieren Sie das DMUI-TOUCH-B-UD-LD unter der Tischplatte und markieren Sie die
Position der Bohrungen. Alternativ können Sie auch die Bohrschablone in Kapitel 5.3.1 auf
Seite 12 verwenden.
2. Stecken Sie die Zugentlastung in den dafür vorgesehenen Schlitz am Handschalter (Abb. 5).
Ein falsches Einsetzen der Zugentlastung kann zu Schäden am Kabel und am
HINWEIS
Handschalter führen. Achten Sie darauf, dass das Kabel nicht über das Gehäuse vor-
steht.

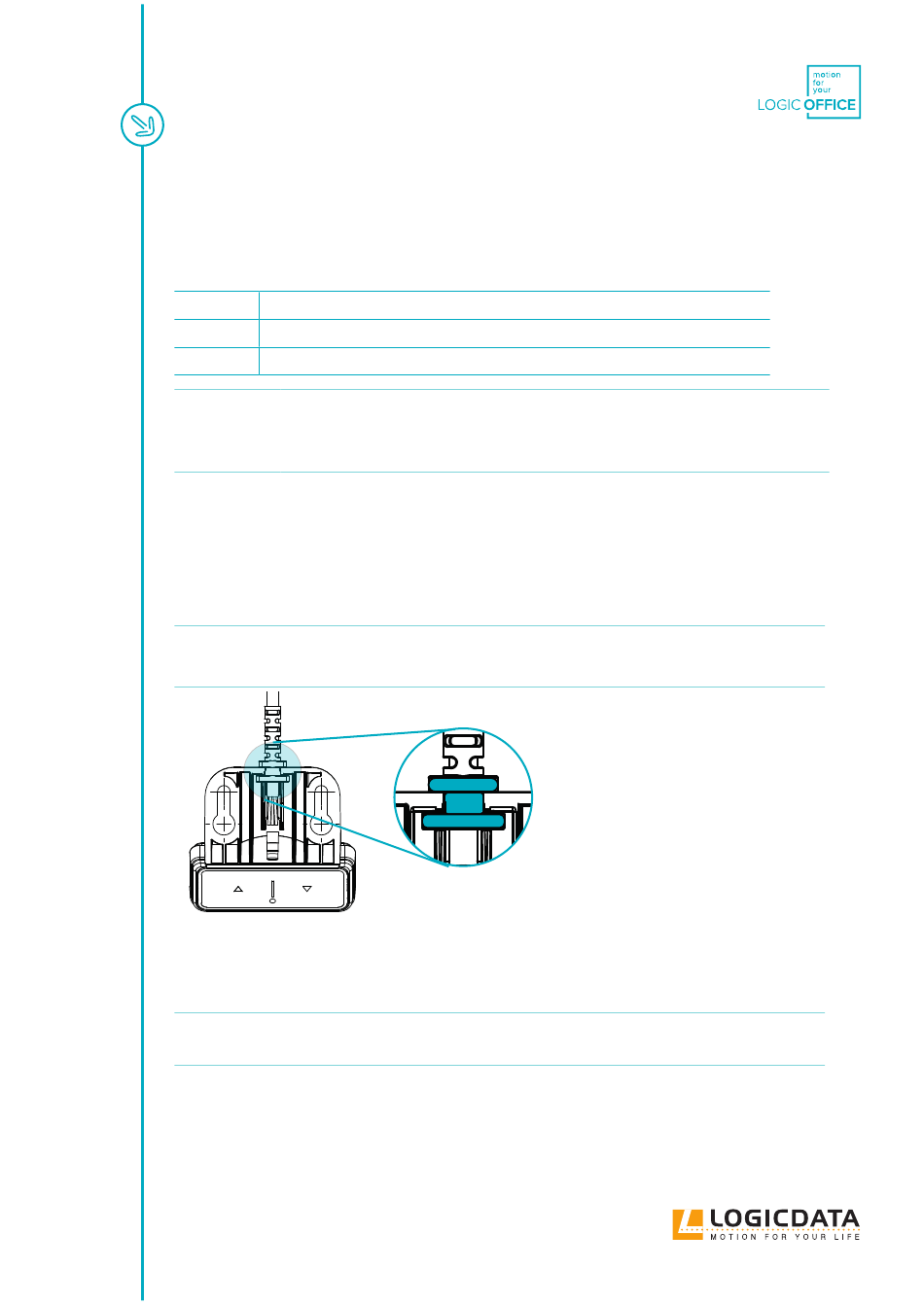

Abb. 5: Einsetzen der Zugentlastung am DMUI-TOUCH-B-UD-LD
3. Befestigen Sie den DMUI-TOUCH-B-UD-LD mit dem Schraubendreher und 2 Montageschrauben an
den markierten Bohrpunkten an der Tischplatte.
Das erforderliche Anzugsdrehmoment hängt vom Material der Tischplatte ab.
HINWEIS
Überschreiten Sie 2 Nm nicht.

6.2.3 ABSCHLUSS DER MONTAGE

Nachdem Sie den DMUI-TOUCH-B-UD-LD an der Tischplatte befestigt haben, müssen Sie das Kabel an das
System anschließen. Anweisungen zur Konfiguration Ihres Tischsystems finden Sie im Handbuch des
DYNAMIC MOTION Systems.
