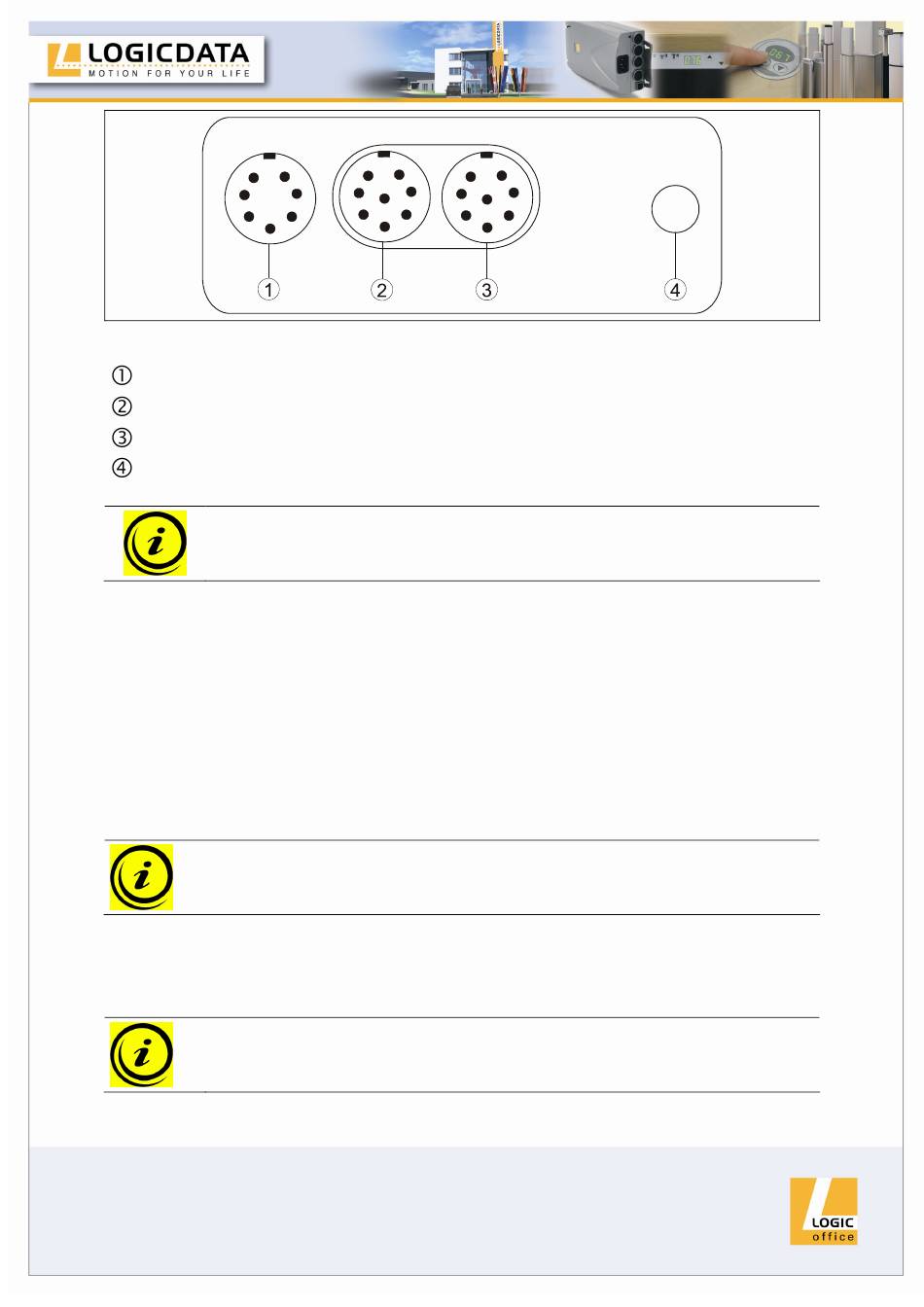

Abb.3 - Buchsen
Handschalterbuchse (HS)
Motorbuchse 1 (M1)
Motorbuchse 2 (M2)
Netzspannungsversorgung
Hinweis: Eine Quetschschutzleiste kann nur mit Hilfe eines zusätzlichen
Modules angeschlossen werden!
3.1.1

Vorgangsweise bei der Inbetriebnahme

Zur Inbetriebnahme einer Motorsteuerung CBX gehen Sie wie folgt vor:
3.1.1.1

Antriebe anstecken

Stecken Sie die Steuerkabel für die Antriebe in die entsprechenden 8-poligen
Motorbuchsen (M1, M2).
Hinweis: Beim Kontaktieren der Buchsen müssen Sie die Reihenfolgen
M1, M2 unbedingt einhalten!
3.1.1.2

Handschalter anstecken

Stecken Sie den Handschalter an die 7-polige Handschalterbuchse (HS).
Hinweis: Für die Motorsteuerung CBX können Sie verschiedene Hand-
schalter von LOGICDATA verwenden! Detailinformationen finden Sie
beim Kapitel „Optionale Produkte" (Seite 26).
Seite 11 von 29
