2.2.

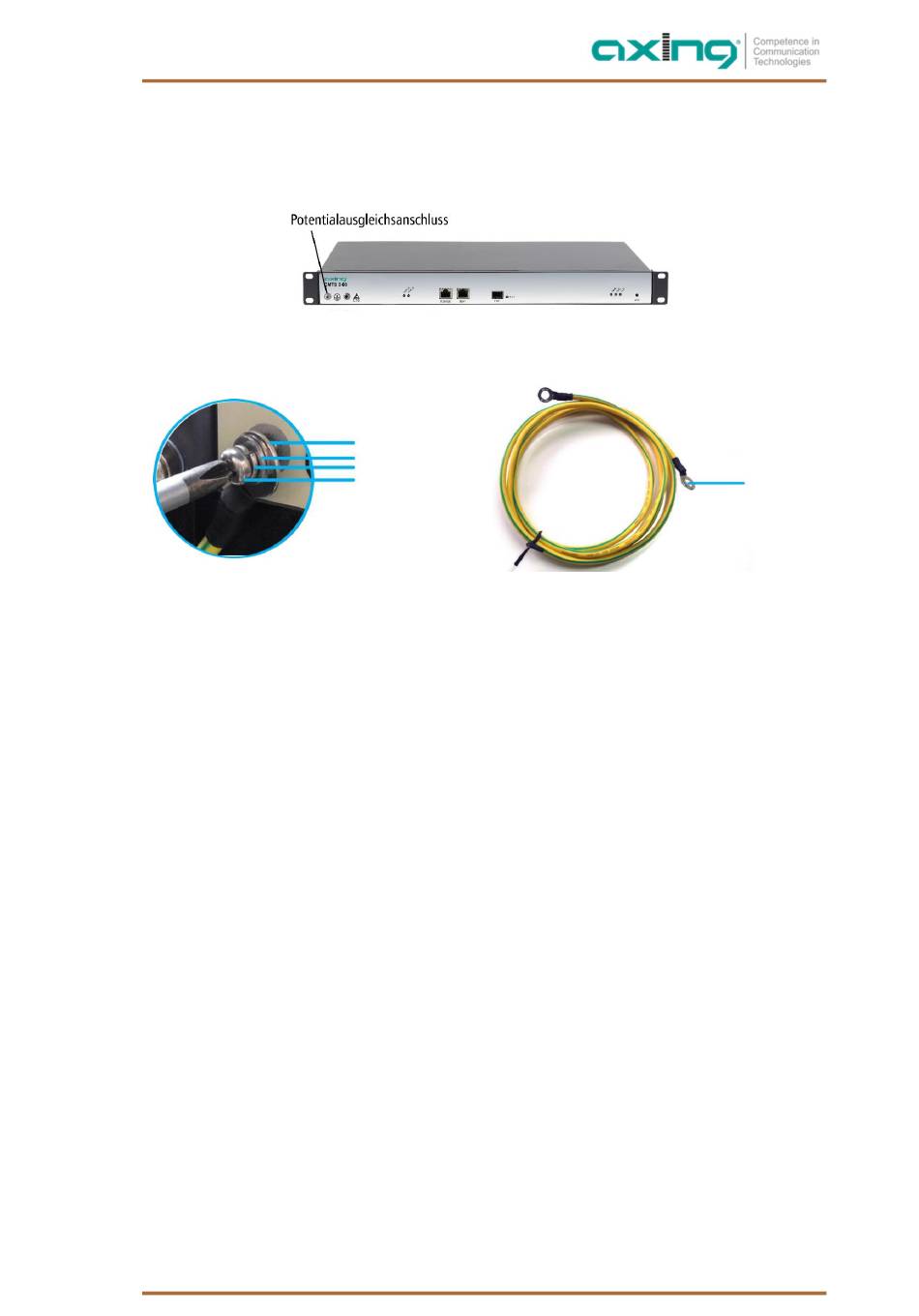

Potentialausgleich

è Das Gerät muss an den Potentialausgleich nach EN 60728-11 angeschlossen werden. Verwenden Sie den
Potentialausgleichsanschluss am Gerät.
èDie Erdungsschraube, die Federscheibe und die Unterlegscheibe gegen den Uhrzeigersinn mit einem
magnetischen Kreuzschlitzschraubendreher entfernen.
èFühren Sie die Erdungsschraube nacheinander in die Federscheibe, die Unterlegscheibe und die
Anschlussöse des Erdungskabels ein
èBefestigen Sie sie mit einem Kreuzschlitzschraubendreher im Uhrzeigersinn am CMTS 2-00, und verbinden
Sie dann die andere Anschlussöse mit dem Erdungspunkt des Schaltschranks, Racks oder der
Montageplatte.
èUm den Außenleiter des Koaxialkabels an den Potentialausgleich anzuschließen, verwenden Sie z.B. QEW-
Erdungswinkel oder CFA-Erdungsblöcke an den Ein- und Ausgängen.
2021-09-03 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
Anschluss-Öse
Unterlegscheibe
Federscheibe
Schraube
Anschluss-
Öse
