Betriebsanleitung | CMTS 2-00 | Cable Modem Termination System

2.5. RJ45 Konfigurations-Schnittstelle MGMT

Für die RJ45 Konfigurations-Schnittstelle wird Cat.5-Kabel mit RJ45 Steckern verwendet.
èStecken Sie einen Stecker in die RJ-45-Buchse der Ethernet-Schnittstelle des PCs oder des Switches.
èStecken Sie den anderen Stecker in die RJ-45-Buchse der RJ45 Konfigurations-Schnittstelle MGMT.

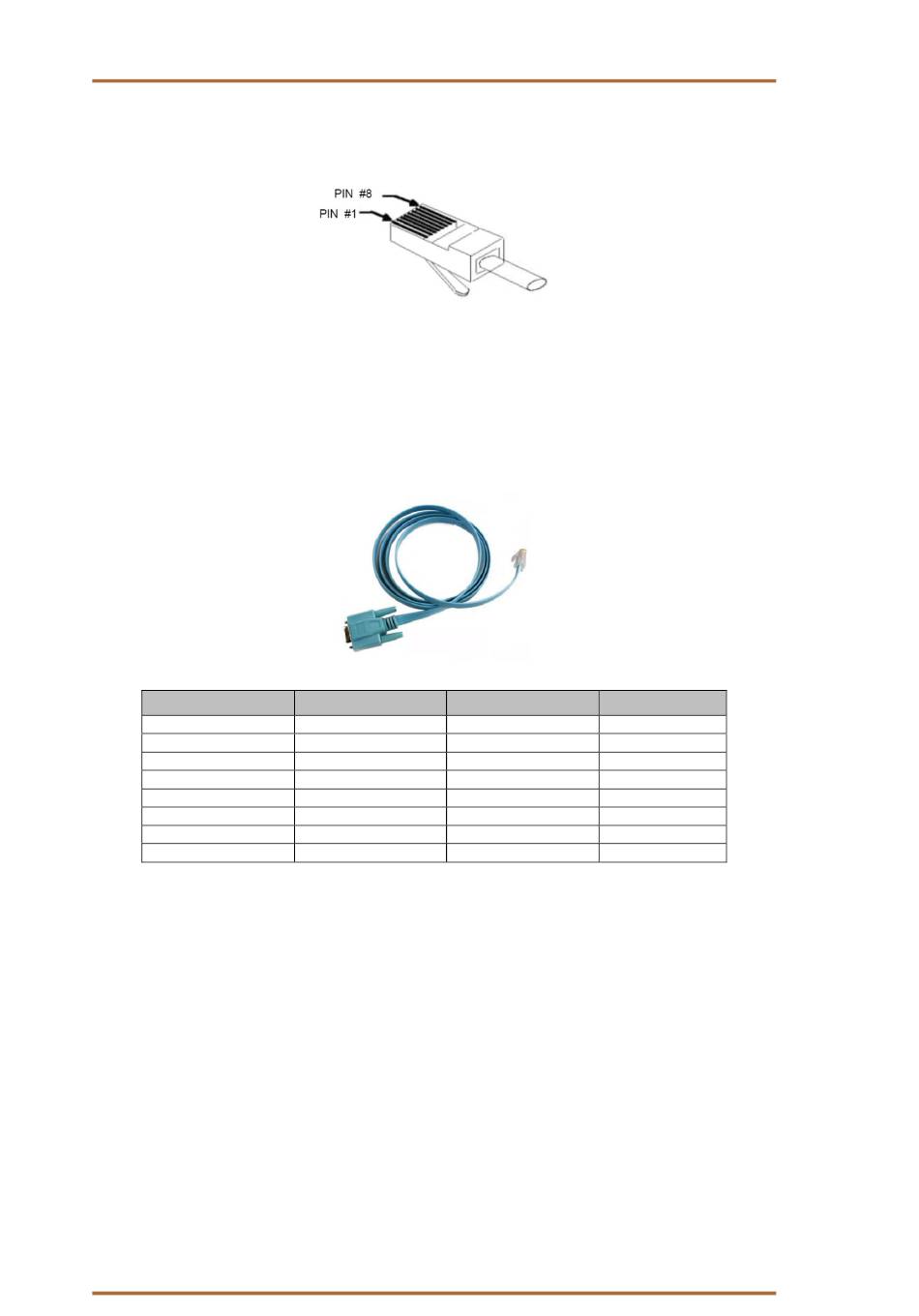

2.6. Serielle Konfigurations-Schnittstelle Console

Für eine serielle Verbindung zwischen PC und CMTS 2-00 wird ein 8-adriges abgeschirmtes Kabel mit RJ-45-
Stecker und Sub-D 9-Buchse verwendet.
RJ45
1
2
3
4
5
6
7
8
èStecken Sie die Sub-D 9-Buchse in den seriellen Port des PCs.
èStecken Sie den RJ-45-Stecker in die Serielle Konfigurations-Schnittstelle Console am CMTS 2-00.
12 2021-09-03 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
Signal Sub-D 9
RTS 8
DTR 6
TXD 2
SG 5
SG 5
RXD 3
DSR 4
CTS 7
Signal
CTS
DSR
RXD
SG
SG
TXD
DTR
RTS
