Hinweis!
Falls ein zweiter Schlauch angeschlossen
werden soll, entfernen Sie den Stopfen von der
zweiten Einlauföffnung (4) und schließen Sie
den zusätzlichen Schlauch an, wie oben be -
schrieben.
• Setzen Sie den Deckel von oben auf die Kondens-
wasserpumpe ecoLEVEL auf.
5.2 Anschluss und Verlegung des
Auslaufschlauches
• Stecken Sie den Auslaufschlauch bis zum Anschlag
auf das demontierte Rückschlagventil.
• Führen Sie das Rückschlagventil in den Deckel ein und
arretieren es durch eine Vierteldrehung nach rechts.
Verlegung des Auslaufschlauchs:
Der Auslaufschlauch der Pumpe sollte im Abwasser-
system des Aufstellungsgebäudes münden.
• Führen Sie den Auslaufschlauch direkt von der Pumpe
weit genug nach oben, um den Höhen unterschied
zwischen dem Ausgang der Pumpe und der Ablauf -
stelle zu über winden und den Auslaufschlauch nach
der Umlenkung mit Gefälle zur Ablaufstelle verlegen
zu können.
Achtung!
Beachten Sie die maximale Förderhöhe der
Pumpe von 4 m!
• Verlegen Sie den Auslaufschlauch dann mit stetigem
Gefälle bis zu einer geeigneten Ablaufstelle.
• Verlegen Sie den Auslaufschlauch an der höchsten
Stelle U-förmig zu einer Rückflusssicherung.
Installations- und Wartungsanleitung ecoLEVEL 0020010507_02

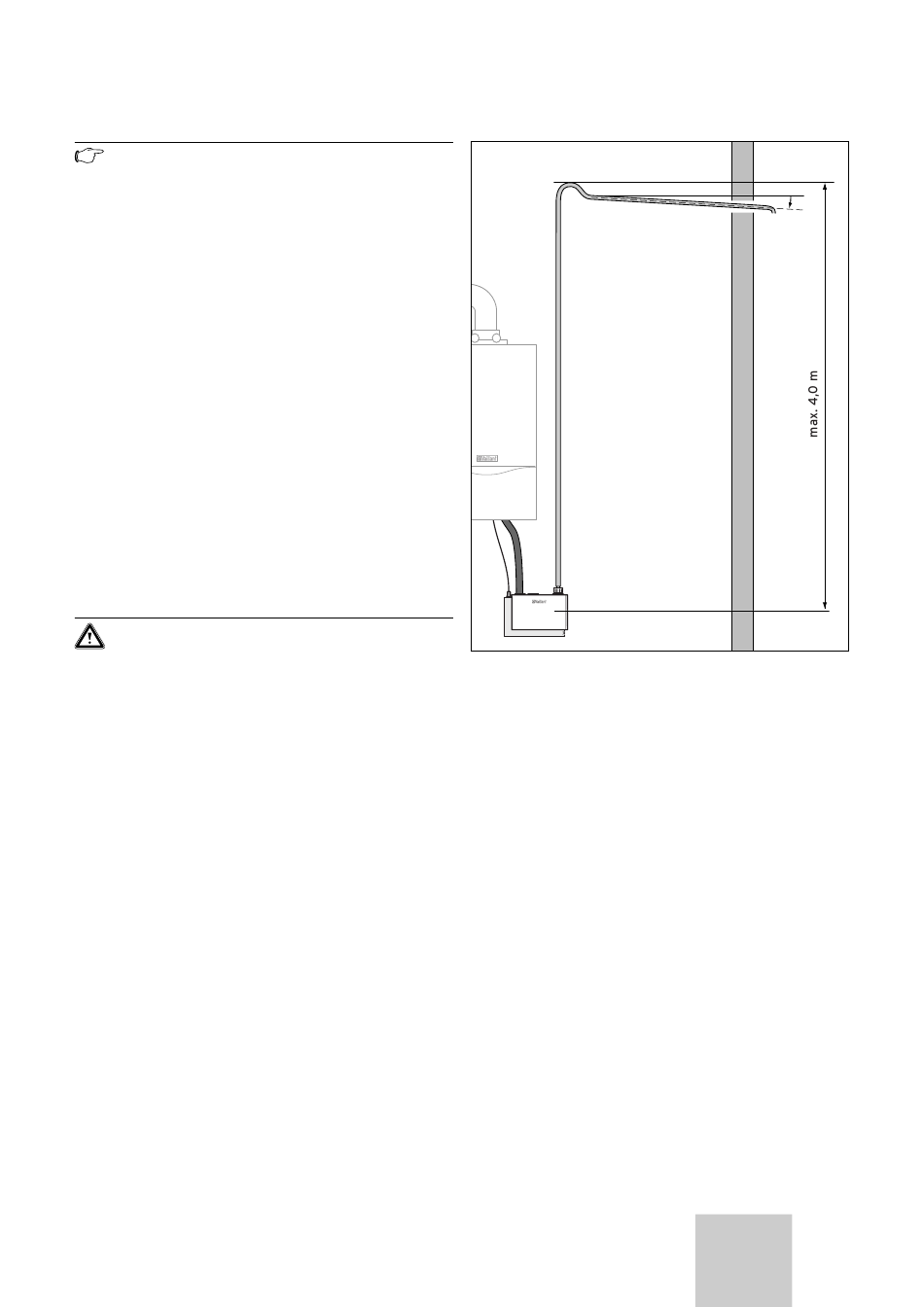

Abb. 5.2 Verlegung des Auslaufschlauchs
5.3 Anschluss an das Heizgerät
Mit Hilfe des mitgelieferten Einlaufschlauches kann die
Kondenswasserpumpe ecoLEVEL an den Siphon aller
Vaillant Brennwert-Heizgeräte angeschlossen werden.
• Falls der Kondenswasser-Auslaufschlauch des Heiz-
gerätes lang genug ist, können Sie diesen direkt an die
Pumpe anschließen (siehe Abschnitt 5.1).
Falls der Schlauch des Heizgerätes zu kurz sein sollte,
ersetzen Sie ihn durch den mitgelieferten Einlauf-
schlauch.
• Schließen Sie den Einlaufschlauch an den Kondens-
wasser auslauf des Heizgerätes an.
• Schließen den Einlaufschlauch gemäß Abschnitt 5.1 an
die Kondenswasserpumpe ecoLEVEL an.
Installation 5
ca 3˚
