кабель заземления и кабель удлинителя очень длинные,
то могут появиться проблемы в связи с высоким уровнем
сопротивления и индуктивности кабеля, которые приведут
к ошибкам в сварке. Таких проблем можно избежать сле-
дующим образом:
• Используйте кабель заземления и удлинения только под-
ходящего сечения.
• Следите за тем, чтобы кабель был уложен по возможно-
сти гладко, без поворотов.
Подключение кабеля удлинителя
к подающему механизму
СЕРИЯ WF (Рис. D)
Удлинитель, соединяющий источник с подающим механиз-
мом, состоит из кабеля питания , вспомогательного кабеля
питания и газопровода, которые подключаются на задней
стороне захвата следующим образом: (см. рис. D):
• Вспомогательный кабель вставьте в соответствующий
разъем (Поз. 1, Рис. D).
• Газопровод вставьте в соответствующее соединение
(Поз. 2, Рис. D).
• Вставьте силовой кабель в разъем (Поз. 3, Рис. D).
СЕРИЯ TR (Рис. E)
Удлинитель, соединяющий источник с подающим механиз-
мом, состоит из кабеля питания , вспомогательного кабеля
питания и газопровода, которые подключаются на задней
стороне захвата следующим образом (см. Рис. D):
• Вставьте силовой кабель в разъем (Поз. 1, Рис. E).
• Вспомогательный кабель вставьте в соответствующий
разъем (Поз. 2, Рис. E).
• Газопровод вставьте в соответствующее соединение
(Поз. 3, Рис. E).

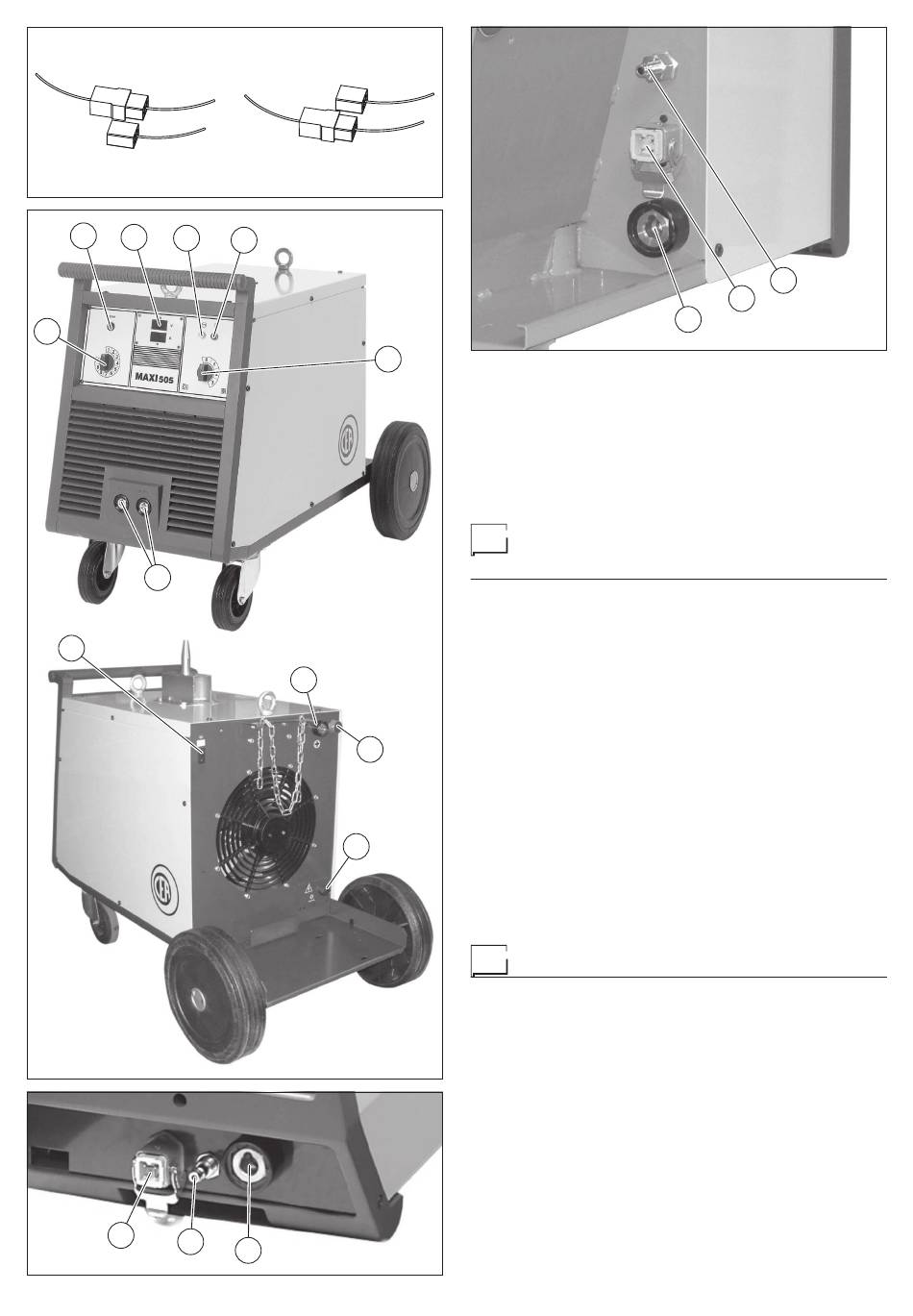

Сварка
ВАЖНО: Перед запуском в эксплуатацию сварочного ап-
парата убедитесь еще раз в том, что напряжение сети
и частота тока соответствуют указанным на таблич-
ке машины.
• Включите аппарат, установив главный выключатель
(Поз. 5, Рис. С) в позицию 1.
• Аппарат работает и готов к использованию, как только
загорается зеленый свет (Поз. 3, Рис. С).
• Установите переключатель для регулирования напряже-
ния (Поз. 7, Рис. С) в наиболее походящее положение
для работы.
77
3
2
1
