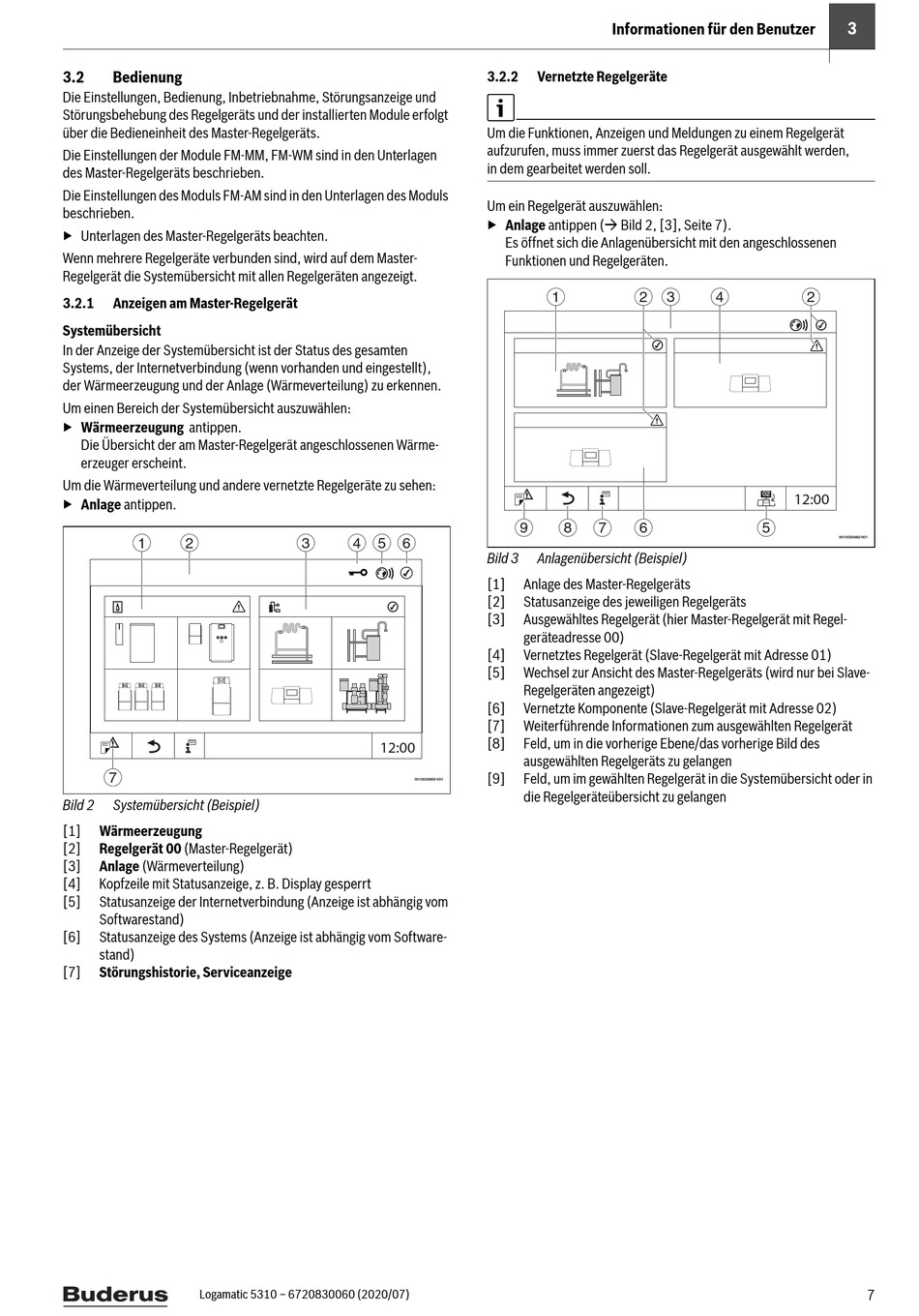

3.2

Bedienung

Die Einstellungen, Bedienung, Inbetriebnahme, Störungsanzeige und
Störungsbehebung des Regelgeräts und der installierten Module erfolgt
über die Bedieneinheit des Master-Regelgeräts.
Die Einstellungen der Module FM-MM, FM-WM sind in den Unterlagen
des Master-Regelgeräts beschrieben.
Die Einstellungen des Moduls FM-AM sind in den Unterlagen des Moduls
beschrieben.
▶ Unterlagen des Master-Regelgeräts beachten.
Wenn mehrere Regelgeräte verbunden sind, wird auf dem Master-
Regelgerät die Systemübersicht mit allen Regelgeräten angezeigt.
3.2.1
Anzeigen am Master-Regelgerät
Systemübersicht
In der Anzeige der Systemübersicht ist der Status des gesamten
Systems, der Internetverbindung (wenn vorhanden und eingestellt),
der Wärmeerzeugung und der Anlage (Wärmeverteilung) zu erkennen.
Um einen Bereich der Systemübersicht auszuwählen:
▶ Wärmeerzeugung antippen.
Die Übersicht der am Master-Regelgerät angeschlossenen Wärme-
erzeuger erscheint.
Um die Wärmeverteilung und andere vernetzte Regelgeräte zu sehen:
▶ Anlage antippen.
1
2
7
Bild 2
Systemübersicht (Beispiel)
[1]
Wärmeerzeugung
[2]
Regelgerät 00 (Master-Regelgerät)
[3]
Anlage (Wärmeverteilung)
[4]
Kopfzeile mit Statusanzeige, z. B. Display gesperrt
[5]
Statusanzeige der Internetverbindung (Anzeige ist abhängig vom
Softwarestand)
[6]
Statusanzeige des Systems (Anzeige ist abhängig vom Software-
stand)
[7]
Störungshistorie, Serviceanzeige
Logamatic 5310 – 6720830060 (2020/07)
3
4
5
6
12:00
0010033659-001
Informationen für den Benutzer
3.2.2
Vernetzte Regelgeräte
Um die Funktionen, Anzeigen und Meldungen zu einem Regelgerät
aufzurufen, muss immer zuerst das Regelgerät ausgewählt werden,
in dem gearbeitet werden soll.
Um ein Regelgerät auszuwählen:
▶ Anlage antippen ( Bild 2, [3], Seite 7).
Es öffnet sich die Anlagenübersicht mit den angeschlossenen
Funktionen und Regelgeräten.
1
2
9
8
7
6
Bild 3
Anlagenübersicht (Beispiel)
[1]
Anlage des Master-Regelgeräts
[2]
Statusanzeige des jeweiligen Regelgeräts
[3]
Ausgewähltes Regelgerät (hier Master-Regelgerät mit Regel-
geräteadresse 00)
[4]
Vernetztes Regelgerät (Slave-Regelgerät mit Adresse 01)
[5]
Wechsel zur Ansicht des Master-Regelgeräts (wird nur bei Slave-
Regelgeräten angezeigt)
[6]
Vernetzte Komponente (Slave-Regelgerät mit Adresse 02)
[7]
Weiterführende Informationen zum ausgewählten Regelgerät
[8]
Feld, um in die vorherige Ebene/das vorherige Bild des
ausgewählten Regelgeräts zu gelangen
[9]
Feld, um im gewählten Regelgerät in die Systemübersicht oder in
die Regelgeräteübersicht zu gelangen
3
4
2
02
12:00
5
0010033482-001
3
7
