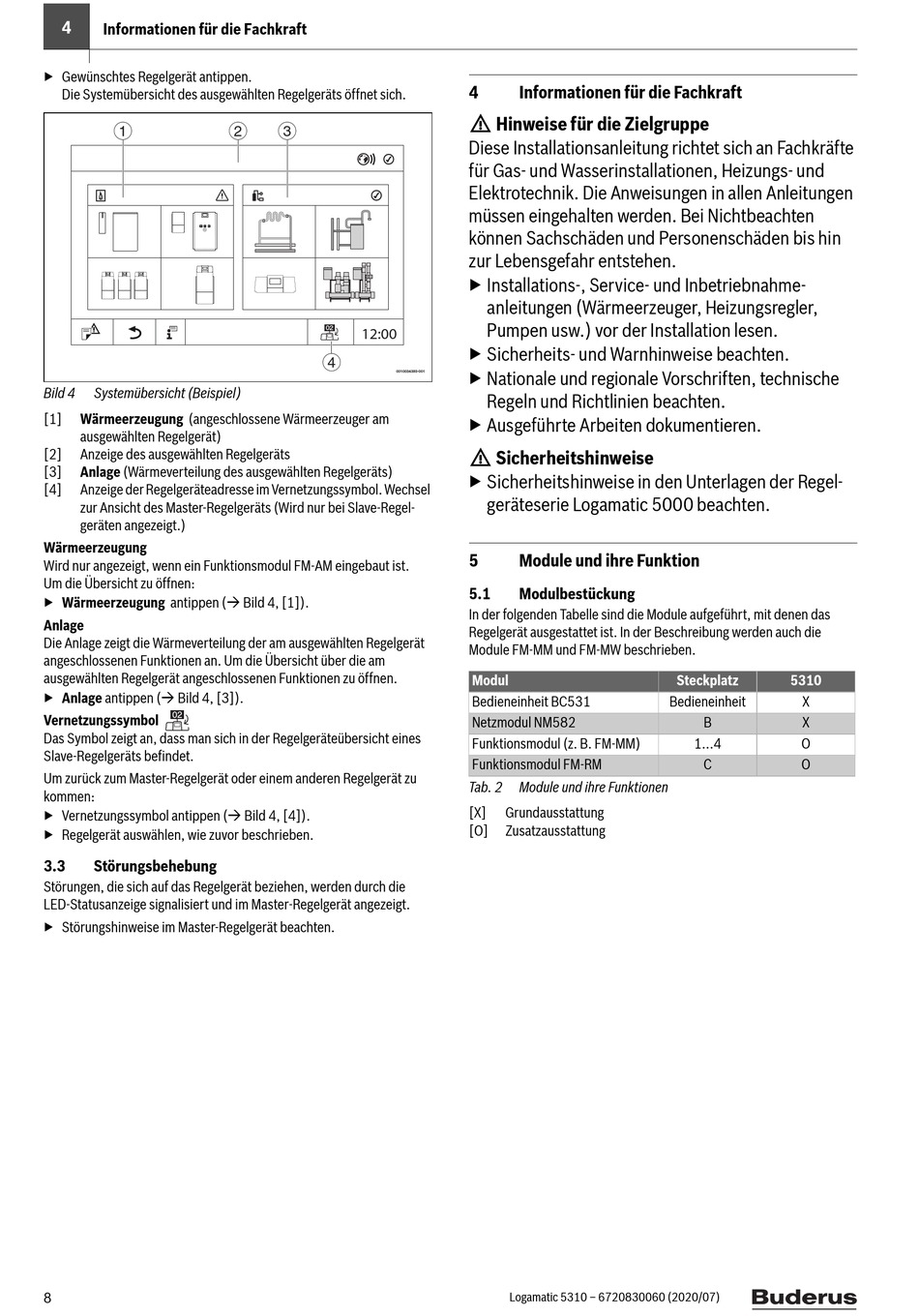

Informationen für die Fachkraft
▶ Gewünschtes Regelgerät antippen.
Die Systemübersicht des ausgewählten Regelgeräts öffnet sich.
1
Bild 4
Systemübersicht (Beispiel)
[1]
Wärmeerzeugung (angeschlossene Wärmeerzeuger am
ausgewählten Regelgerät)
[2]
Anzeige des ausgewählten Regelgeräts
[3]
Anlage (Wärmeverteilung des ausgewählten Regelgeräts)
[4]
Anzeige der Regelgeräteadresse im Vernetzungssymbol. Wechsel
zur Ansicht des Master-Regelgeräts (Wird nur bei Slave-Regel-
geräten angezeigt.)
Wärmeerzeugung
Wird nur angezeigt, wenn ein Funktionsmodul FM-AM eingebaut ist.
Um die Übersicht zu öffnen:
▶ Wärmeerzeugung antippen ( Bild 4, [1]).
Anlage
Die Anlage zeigt die Wärmeverteilung der am ausgewählten Regelgerät
angeschlossenen Funktionen an. Um die Übersicht über die am
ausgewählten Regelgerät angeschlossenen Funktionen zu öffnen.
▶ Anlage antippen ( Bild 4, [3]).
Vernetzungssymbol
Das Symbol zeigt an, dass man sich in der Regelgeräteübersicht eines
Slave-Regelgeräts befindet.
Um zurück zum Master-Regelgerät oder einem anderen Regelgerät zu
kommen:
▶ Vernetzungssymbol antippen ( Bild 4, [4]).
▶ Regelgerät auswählen, wie zuvor beschrieben.
3.3
Störungsbehebung
Störungen, die sich auf das Regelgerät beziehen, werden durch die
LED-Statusanzeige signalisiert und im Master-Regelgerät angezeigt.
▶ Störungshinweise im Master-Regelgerät beachten.
8
2
3
02
12:00
4
0010034393-001
4
Informationen für die Fachkraft
H Hinweise für die Zielgruppe
Diese Installationsanleitung richtet sich an Fachkräfte
für Gas- und Wasserinstallationen, Heizungs- und
Elektrotechnik. Die Anweisungen in allen Anleitungen
müssen eingehalten werden. Bei Nichtbeachten
können Sachschäden und Personenschäden bis hin
zur Lebensgefahr entstehen.
▶ Installations-, Service- und Inbetriebnahme-
anleitungen (Wärmeerzeuger, Heizungsregler,
Pumpen usw.) vor der Installation lesen.
▶ Sicherheits- und Warnhinweise beachten.
▶ Nationale und regionale Vorschriften, technische
Regeln und Richtlinien beachten.
▶ Ausgeführte Arbeiten dokumentieren.
H Sicherheitshinweise
▶ Sicherheitshinweise in den Unterlagen der Regel-
geräteserie Logamatic 5000 beachten.
5
Module und ihre Funktion
5.1
Modulbestückung
In der folgenden Tabelle sind die Module aufgeführt, mit denen das
Regelgerät ausgestattet ist. In der Beschreibung werden auch die
Module FM-MM und FM-MW beschrieben.
Modul
Bedieneinheit BC531
Netzmodul NM582
Funktionsmodul (z. B. FM-MM)
Funktionsmodul FM-RM
Tab. 2
Module und ihre Funktionen
[X]
Grundausstattung
[O]
Zusatzausstattung
Logamatic 5310 – 6720830060 (2020/07)
Steckplatz
5310
Bedieneinheit
X
B
X
1...4
O
C
O
