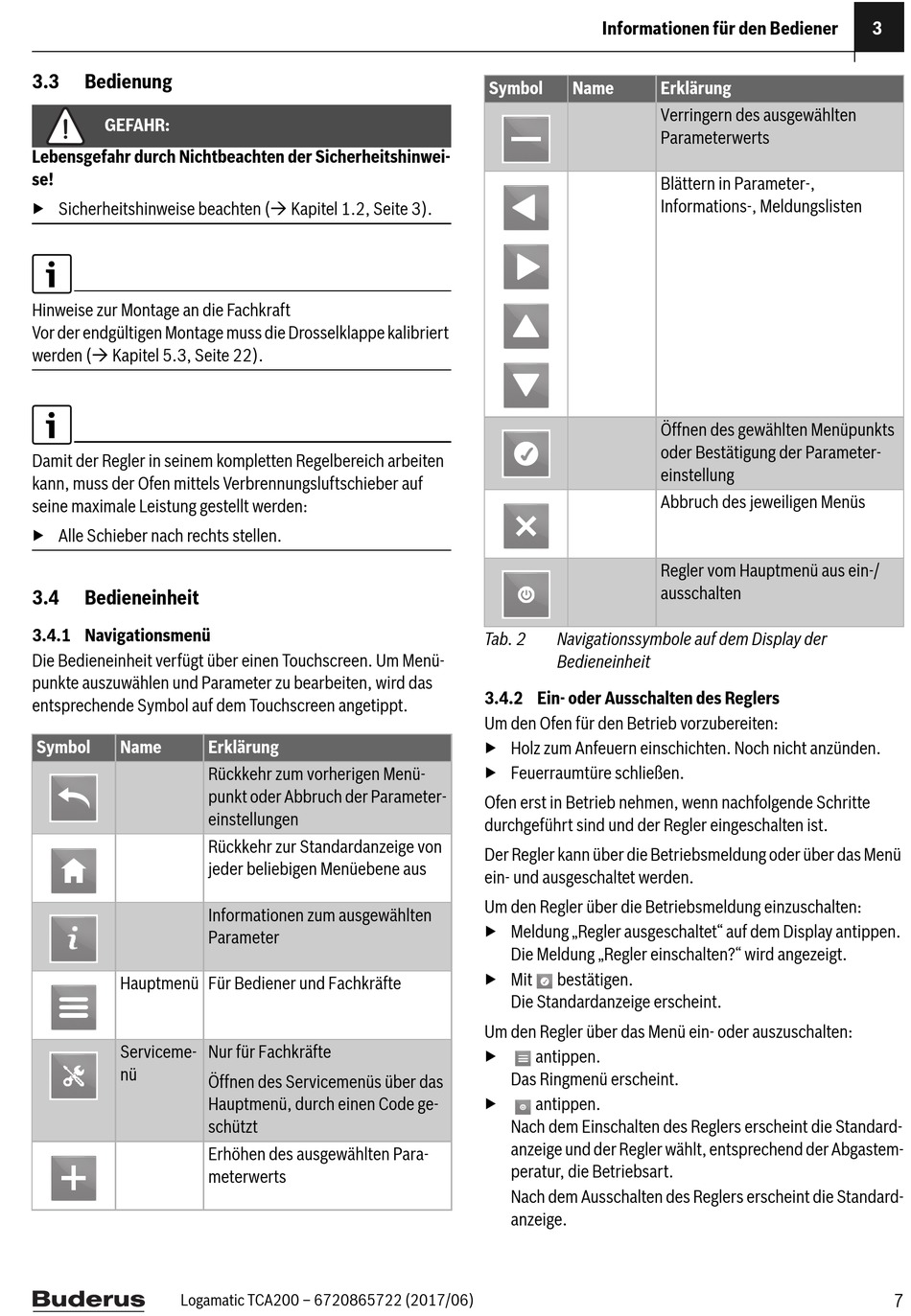

3.3
Bedienung
GEFAHR:
Lebensgefahr durch Nichtbeachten der Sicherheitshinwei-
se!
▶ Sicherheitshinweise beachten ( Kapitel 1.2, Seite 3).
Hinweise zur Montage an die Fachkraft
Vor der endgültigen Montage muss die Drosselklappe kalibriert
werden ( Kapitel 5.3, Seite 22).
Damit der Regler in seinem kompletten Regelbereich arbeiten
kann, muss der Ofen mittels Verbrennungsluftschieber auf
seine maximale Leistung gestellt werden:
▶ Alle Schieber nach rechts stellen.
3.4
Bedieneinheit
3.4.1 Navigationsmenü
Die Bedieneinheit verfügt über einen Touchscreen. Um Menü-
punkte auszuwählen und Parameter zu bearbeiten, wird das
entsprechende Symbol auf dem Touchscreen angetippt.
Symbol
Name
Hauptmenü Für Bediener und Fachkräfte
Serviceme-
nü
Logamatic TCA200 – 6720865722 (2017/06)
Erklärung
Rückkehr zum vorherigen Menü-
punkt oder Abbruch der Parameter-
einstellungen
Rückkehr zur Standardanzeige von
jeder beliebigen Menüebene aus
Informationen zum ausgewählten
Parameter
Nur für Fachkräfte
Öffnen des Servicemenüs über das
Hauptmenü, durch einen Code ge-
schützt
Erhöhen des ausgewählten Para-
meterwerts
Informationen für den Bediener
Symbol
Name
Tab. 2
Navigationssymbole auf dem Display der
Bedieneinheit
3.4.2 Ein- oder Ausschalten des Reglers
Um den Ofen für den Betrieb vorzubereiten:
▶ Holz zum Anfeuern einschichten. Noch nicht anzünden.
▶ Feuerraumtüre schließen.
Ofen erst in Betrieb nehmen, wenn nachfolgende Schritte
durchgeführt sind und der Regler eingeschalten ist.
Der Regler kann über die Betriebsmeldung oder über das Menü
ein- und ausgeschaltet werden.
Um den Regler über die Betriebsmeldung einzuschalten:
▶ Meldung „Regler ausgeschaltet" auf dem Display antippen.
Die Meldung „Regler einschalten?" wird angezeigt.
▶ Mit
bestätigen.
Die Standardanzeige erscheint.
Um den Regler über das Menü ein- oder auszuschalten:
▶
antippen.
Das Ringmenü erscheint.
▶
antippen.
Nach dem Einschalten des Reglers erscheint die Standard-
anzeige und der Regler wählt, entsprechend der Abgastem-
peratur, die Betriebsart.
Nach dem Ausschalten des Reglers erscheint die Standard-
anzeige.
Erklärung
Verringern des ausgewählten
Parameterwerts
Blättern in Parameter-,
Informations-, Meldungslisten
Öffnen des gewählten Menüpunkts
oder Bestätigung der Parameter-
einstellung
Abbruch des jeweiligen Menüs
Regler vom Hauptmenü aus ein-/
ausschalten
3
7
