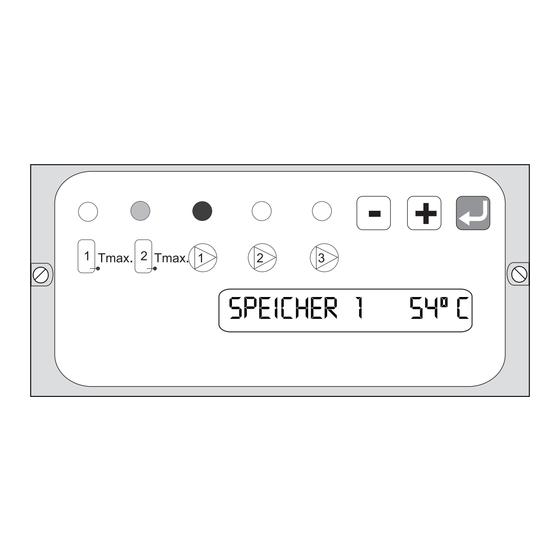

- Seite 1 6300 7957 – 07/2000 Für das Fachhandwerk Bedienungsanleitung Einstellung der Funktionen Regelgerät KR 0205 SPEICHER 1 54°C Bitte vor Bedienung sorgfältig lesen...
- Seite 2 Ebenso entspricht die neue Fühlerbezeichnung FSK der alten Bezeichnung FKS. Im Folgenden werden durchgängig die alten Bezeich- nungen FRS und FKS verwendet. Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Bedienungsanleitung Regelgerät KR 0205 • Ausgabe 07/2000...
- Seite 3 Bedienungsanleitung Allgemeines Das Regelgerät KR 0205 wird zur Steuerung in Kom- plettstationen der Typen KS 02... R eingesetzt. Einstellung und Bedienung des Regelgerätes KR 0205 werden in der vorliegenden Anleitung beschrieben. Die Komplettstationen verfügen über zwei Umwälzpum- pen, die zwei unterschiedliche Verbraucher ansteuern können.
- Seite 4 Bedienungsanleitung Bedienermenü KR 0205 Die Einstellung des Regelgerätes KR 0205 kann mit Hil- fe des in Abb. 3, Seite 6 dargestellten Flussdiagramms vorgenommen werden. Nachstehend die Beschreibung der Menüpunkte: 01 Temperaturen 02 Einstellungen Temperaturwerte Nachfolgende Einstellungen dürfen nur vom Fachmann verändert werden!
- Seite 5 03 Handbetrieb Drehzahl P1 ja/nein Drehzahl P2 ja/nein Besonders effizient arbeitet eine Solaranlage mit einer Manuelle Ein-/Ausschaltung Drehzahlregelung. Beim Regler KR 0205 kann diese ein- bzw. ausgeschaltet werden. Im Normalfall sollte die R1: an/aus Kollektor ...°C R2: an/aus R3: an/aus Drehzahlregelung eingeschaltet sein (ja).
- Seite 6 Bedienungsanleitung Abb. 3 Bedienermenü - Regelgerät KR 0205 Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Bedienungsanleitung Regelgerät KR 0205 • Ausgabe 07/2000...
- Seite 7 Regelgerät KR 0205” auf Seite 6). Nur „Deutsch“ möglich. Fühlerauswahl Fühler ist voreingestellt auf NTC. Kollektorfühler NTC 20K Speicherfühler NTC 10K Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Bedienungsanleitung Regelgerät KR 0205 • Ausgabe 07/2000...
-
Seite 8: Technische Daten
Fühler NTC 10K – Widerstandswerte Widerstandswerte der Fühler (siehe Tabellen 2 – 4) AACHTUNG! Zur Messung der Widerstandswerte Fühler (FKS und FRS) vom Regler abklemmen! Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Bedienungsanleitung Regelgerät KR 0205 • Ausgabe 07/2000...
