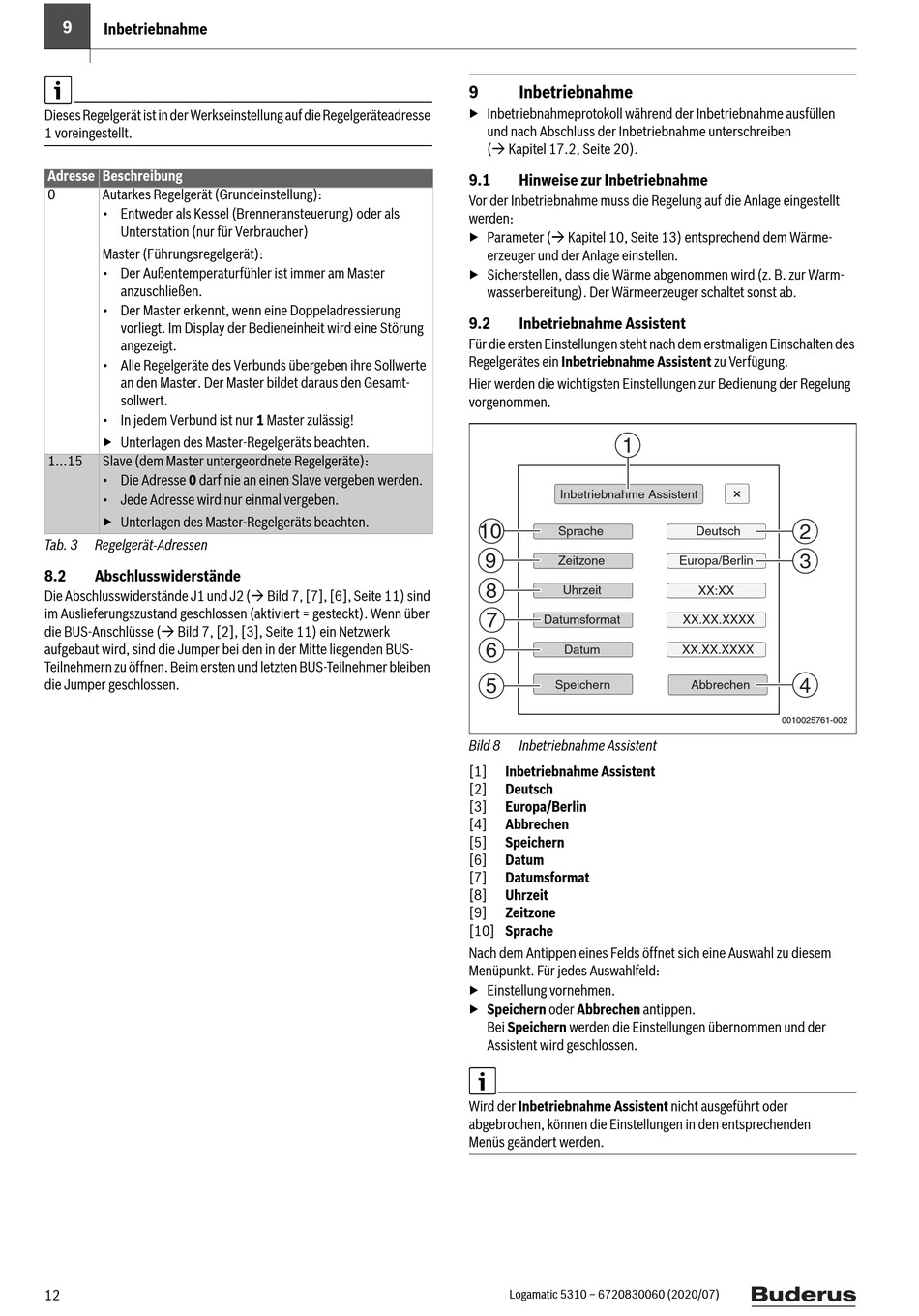

9

Inbetriebnahme

Dieses Regelgerät ist in der Werkseinstellung auf die Regelgeräteadresse
1 voreingestellt.
Adresse Beschreibung
0 Autarkes Regelgerät (Grundeinstellung):
• Entweder als Kessel (Brenneransteuerung) oder als
Unterstation (nur für Verbraucher)
Master (Führungsregelgerät):
• Der Außentemperaturfühler ist immer am Master
anzuschließen.
• Der Master erkennt, wenn eine Doppeladressierung
vorliegt. Im Display der Bedieneinheit wird eine Störung
angezeigt.
• Alle Regelgeräte des Verbunds übergeben ihre Sollwerte
an den Master. Der Master bildet daraus den Gesamt-
sollwert.
• In jedem Verbund ist nur 1 Master zulässig!
▶ Unterlagen des Master-Regelgeräts beachten.
1...15 Slave (dem Master untergeordnete Regelgeräte):
• Die Adresse 0 darf nie an einen Slave vergeben werden.
• Jede Adresse wird nur einmal vergeben.
▶ Unterlagen des Master-Regelgeräts beachten.
Tab. 3 Regelgerät-Adressen
8.2 Abschlusswiderstände
Die Abschlusswiderstände J1 und J2 ( Bild 7, [7], [6], Seite 11) sind
im Auslieferungszustand geschlossen (aktiviert = gesteckt). Wenn über
die BUS-Anschlüsse ( Bild 7, [2], [3], Seite 11) ein Netzwerk
aufgebaut wird, sind die Jumper bei den in der Mitte liegenden BUS-
Teilnehmern zu öffnen. Beim ersten und letzten BUS-Teilnehmer bleiben
die Jumper geschlossen.
12
9 Inbetriebnahme
▶ Inbetriebnahmeprotokoll während der Inbetriebnahme ausfüllen
und nach Abschluss der Inbetriebnahme unterschreiben
( Kapitel 17.2, Seite 20).
9.1

Hinweise zur Inbetriebnahme

Vor der Inbetriebnahme muss die Regelung auf die Anlage eingestellt
werden:
▶ Parameter ( Kapitel 10, Seite 13) entsprechend dem Wärme-
erzeuger und der Anlage einstellen.
▶ Sicherstellen, dass die Wärme abgenommen wird (z. B. zur Warm-
wasserbereitung). Der Wärmeerzeuger schaltet sonst ab.
9.2

Inbetriebnahme Assistent

Für die ersten Einstellungen steht nach dem erstmaligen Einschalten des
Regelgerätes ein Inbetriebnahme Assistent zu Verfügung.
Hier werden die wichtigsten Einstellungen zur Bedienung der Regelung
vorgenommen.
1
Inbetriebnahme Assistent
10
Sprache
9
Zeitzone
8
Uhrzeit
7
Datumsformat
6
Datum
5
Speichern
Bild 8 Inbetriebnahme Assistent
[1] Inbetriebnahme Assistent
[2] Deutsch
[3] Europa/Berlin
[4] Abbrechen
[5] Speichern
[6] Datum
[7] Datumsformat
[8] Uhrzeit
[9] Zeitzone
[10] Sprache
Nach dem Antippen eines Felds öffnet sich eine Auswahl zu diesem
Menüpunkt. Für jedes Auswahlfeld:
▶ Einstellung vornehmen.
▶ Speichern oder Abbrechen antippen.
Bei Speichern werden die Einstellungen übernommen und der
Assistent wird geschlossen.
Wird der Inbetriebnahme Assistent nicht ausgeführt oder
abgebrochen, können die Einstellungen in den entsprechenden
Menüs geändert werden.
Logamatic 5310 – 6720830060 (2020/07)
2
Deutsch
3
Europa/Berlin
XX:XX
XX.XX.XXXX
XX.XX.XXXX
4
Abbrechen
0010025761-002
