6 Bedienung des Regelgeräts
6.1 Bedienelemente des Regelgeräts und der Bedieneinheit
10
9
8

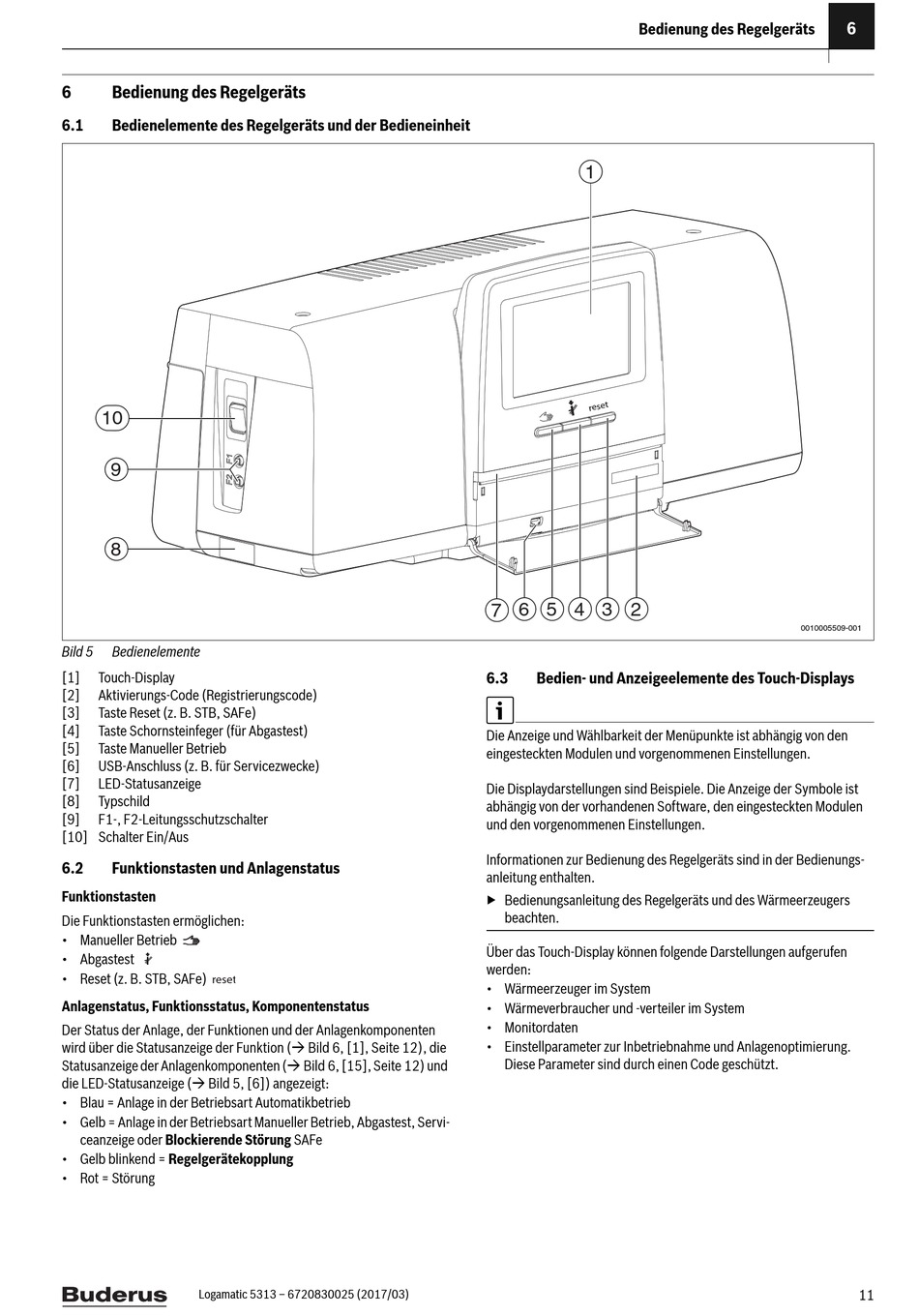

Bild 5 Bedienelemente
[1] Touch-Display
[2] Aktivierungs-Code (Registrierungscode)
[3] Taste Reset (z. B. STB, SAFe)
[4] Taste Schornsteinfeger (für Abgastest)
[5] Taste Manueller Betrieb
[6] USB-Anschluss (z. B. für Servicezwecke)
[7] LED-Statusanzeige
[8] Typschild
[9] F1-, F2-Leitungsschutzschalter
[10] Schalter Ein/Aus
6.2

Funktionstasten und Anlagenstatus

Funktionstasten
Die Funktionstasten ermöglichen:
• Manueller Betrieb
• Abgastest
• Reset (z. B. STB, SAFe)
Anlagenstatus, Funktionsstatus, Komponentenstatus
Der Status der Anlage, der Funktionen und der Anlagenkomponenten
wird über die Statusanzeige der Funktion ( Bild 6, [1], Seite 12), die
Statusanzeige der Anlagenkomponenten ( Bild 6, [15], Seite 12) und
die LED-Statusanzeige ( Bild 5, [6]) angezeigt:
• Blau = Anlage in der Betriebsart Automatikbetrieb
• Gelb = Anlage in der Betriebsart Manueller Betrieb, Abgastest, Servi-
ceanzeige oder Blockierende Störung SAFe
• Gelb blinkend = Regelgerätekopplung
• Rot = Störung
Logamatic 5313 – 6720830025 (2017/03)
Bedienung des Regelgeräts
1
6 5 4 3 2
7
6.3

Bedien- und Anzeigeelemente des Touch-Displays

Die Anzeige und Wählbarkeit der Menüpunkte ist abhängig von den
eingesteckten Modulen und vorgenommenen Einstellungen.
Die Displaydarstellungen sind Beispiele. Die Anzeige der Symbole ist
abhängig von der vorhandenen Software, den eingesteckten Modulen
und den vorgenommenen Einstellungen.
Informationen zur Bedienung des Regelgeräts sind in der Bedienungs-
anleitung enthalten.
▶ Bedienungsanleitung des Regelgeräts und des Wärmeerzeugers
beachten.
Über das Touch-Display können folgende Darstellungen aufgerufen
werden:
• Wärmeerzeuger im System
• Wärmeverbraucher und -verteiler im System
• Monitordaten
• Einstellparameter zur Inbetriebnahme und Anlagenoptimierung.
Diese Parameter sind durch einen Code geschützt.
6
