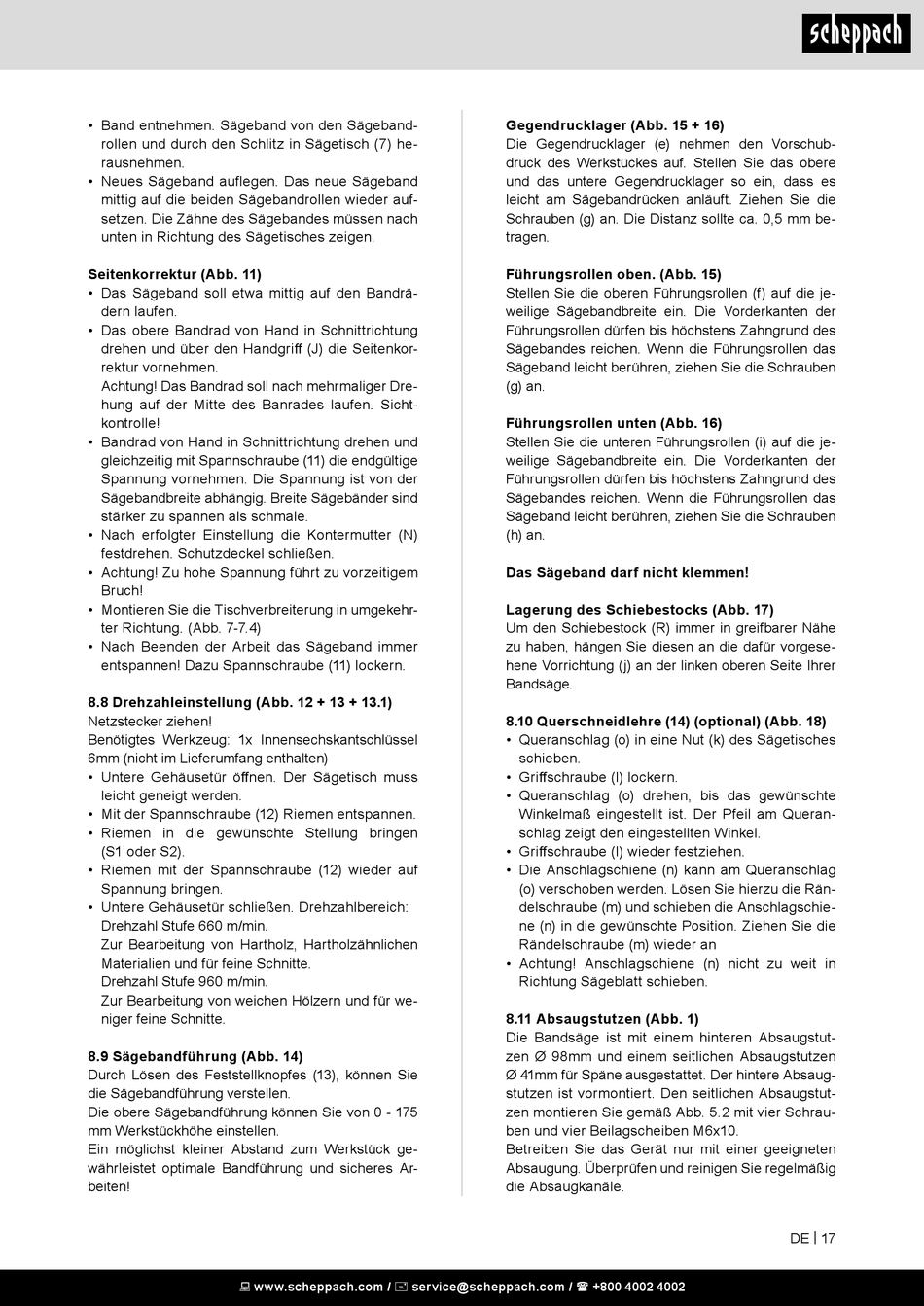

• Band entnehmen. Sägeband von den Sägeband-
rollen und durch den Schlitz in Sägetisch (7) he-
rausnehmen.
• Neues Sägeband auflegen. Das neue Sägeband
mittig auf die beiden Sägebandrollen wieder auf-
setzen. Die Zähne des Sägebandes müssen nach
unten in Richtung des Sägetisches zeigen.
Seitenkorrektur (Abb. 11)
• Das Sägeband soll etwa mittig auf den Bandrä-
dern laufen.
• Das obere Bandrad von Hand in Schnittrichtung
drehen und über den Handgriff (J) die Seitenkor-
rektur vornehmen.
Achtung! Das Bandrad soll nach mehrmaliger Dre-
hung auf der Mitte des Banrades laufen. Sicht-
kontrolle!
• Bandrad von Hand in Schnittrichtung drehen und
gleichzeitig mit Spannschraube (11) die endgültige
Spannung vornehmen. Die Spannung ist von der
Sägebandbreite abhängig. Breite Sägebänder sind
stärker zu spannen als schmale.
• Nach erfolgter Einstellung die Kontermutter (N)
festdrehen. Schutzdeckel schließen.
• Achtung! Zu hohe Spannung führt zu vorzeitigem
Bruch!
• Montieren Sie die Tischverbreiterung in umgekehr-
ter Richtung. (Abb. 7-7.4)
• Nach Beenden der Arbeit das Sägeband immer
entspannen! Dazu Spannschraube (11) lockern.
8.8 Drehzahleinstellung (Abb. 12 + 13 + 13.1)
Netzstecker ziehen!
Benötigtes Werkzeug: 1x Innensechskantschlüssel
6mm (nicht im Lieferumfang enthalten)
• Untere Gehäusetür öffnen. Der Sägetisch muss
leicht geneigt werden.
• Mit der Spannschraube (12) Riemen entspannen.
• Riemen in die gewünschte Stellung bringen
(S1 oder S2).
• Riemen mit der Spannschraube (12) wieder auf
Spannung bringen.
• Untere Gehäusetür schließen. Drehzahlbereich:
Drehzahl Stufe 660 m/min.
Zur Bearbeitung von Hartholz, Hartholzähnlichen
Materialien und für feine Schnitte.
Drehzahl Stufe 960 m/min.
Zur Bearbeitung von weichen Hölzern und für we-
niger feine Schnitte.
8.9 Sägebandführung (Abb. 14)
Durch Lösen des Feststellknopfes (13), können Sie
die Sägebandführung verstellen.
Die obere Sägebandführung können Sie von 0 - 175
mm Werkstückhöhe einstellen.
Ein möglichst kleiner Abstand zum Werkstück ge-
währleistet optimale Bandführung und sicheres Ar-
beiten!
 www.scheppach.com /  service@scheppach.com /  +800 4002 4002
Gegendrucklager (Abb. 15 + 16)
Die Gegendrucklager (e) nehmen den Vorschub-
druck des Werkstückes auf. Stellen Sie das obere
und das untere Gegendrucklager so ein, dass es
leicht am Sägebandrücken anläuft. Ziehen Sie die
Schrauben (g) an. Die Distanz sollte ca. 0,5 mm be-
tragen.
Führungsrollen oben. (Abb. 15)
Stellen Sie die oberen Führungsrollen (f) auf die je-
weilige Sägebandbreite ein. Die Vorderkanten der
Führungsrollen dürfen bis höchstens Zahngrund des
Sägebandes reichen. Wenn die Führungsrollen das
Sägeband leicht berühren, ziehen Sie die Schrauben
(g) an.
Führungsrollen unten (Abb. 16)
Stellen Sie die unteren Führungsrollen (i) auf die je-
weilige Sägebandbreite ein. Die Vorderkanten der
Führungsrollen dürfen bis höchstens Zahngrund des
Sägebandes reichen. Wenn die Führungsrollen das
Sägeband leicht berühren, ziehen Sie die Schrauben
(h) an.
Das Sägeband darf nicht klemmen!
Lagerung des Schiebestocks (Abb. 17)
Um den Schiebestock (R) immer in greifbarer Nähe
zu haben, hängen Sie diesen an die dafür vorgese-
hene Vorrichtung (j) an der linken oberen Seite Ihrer
Bandsäge.
8.10 Querschneidlehre (14) (optional) (Abb. 18)
• Queranschlag (o) in eine Nut (k) des Sägetisches
schieben.
• Griffschraube (l) lockern.
• Queranschlag (o) drehen, bis das gewünschte
Winkelmaß eingestellt ist. Der Pfeil am Queran-
schlag zeigt den eingestellten Winkel.
• Griffschraube (l) wieder festziehen.
• Die Anschlagschiene (n) kann am Queranschlag
(o) verschoben werden. Lösen Sie hierzu die Rän-
delschraube (m) und schieben die Anschlagschie-
ne (n) in die gewünschte Position. Ziehen Sie die
Rändelschraube (m) wieder an
• Achtung! Anschlagschiene (n) nicht zu weit in
Richtung Sägeblatt schieben.
8.11 Absaugstutzen (Abb. 1)
Die Bandsäge ist mit einem hinteren Absaugstut-
zen Ø 98mm und einem seitlichen Absaugstutzen
Ø 41mm für Späne ausgestattet. Der hintere Absaug-
stutzen ist vormontiert. Den seitlichen Absaugstut-
zen montieren Sie gemäß Abb. 5.2 mit vier Schrau-
ben und vier Beilagscheiben M6x10.
Betreiben Sie das Gerät nur mit einer geeigneten
Absaugung. Überprüfen und reinigen Sie regelmäßig
die Absaugkanäle.
