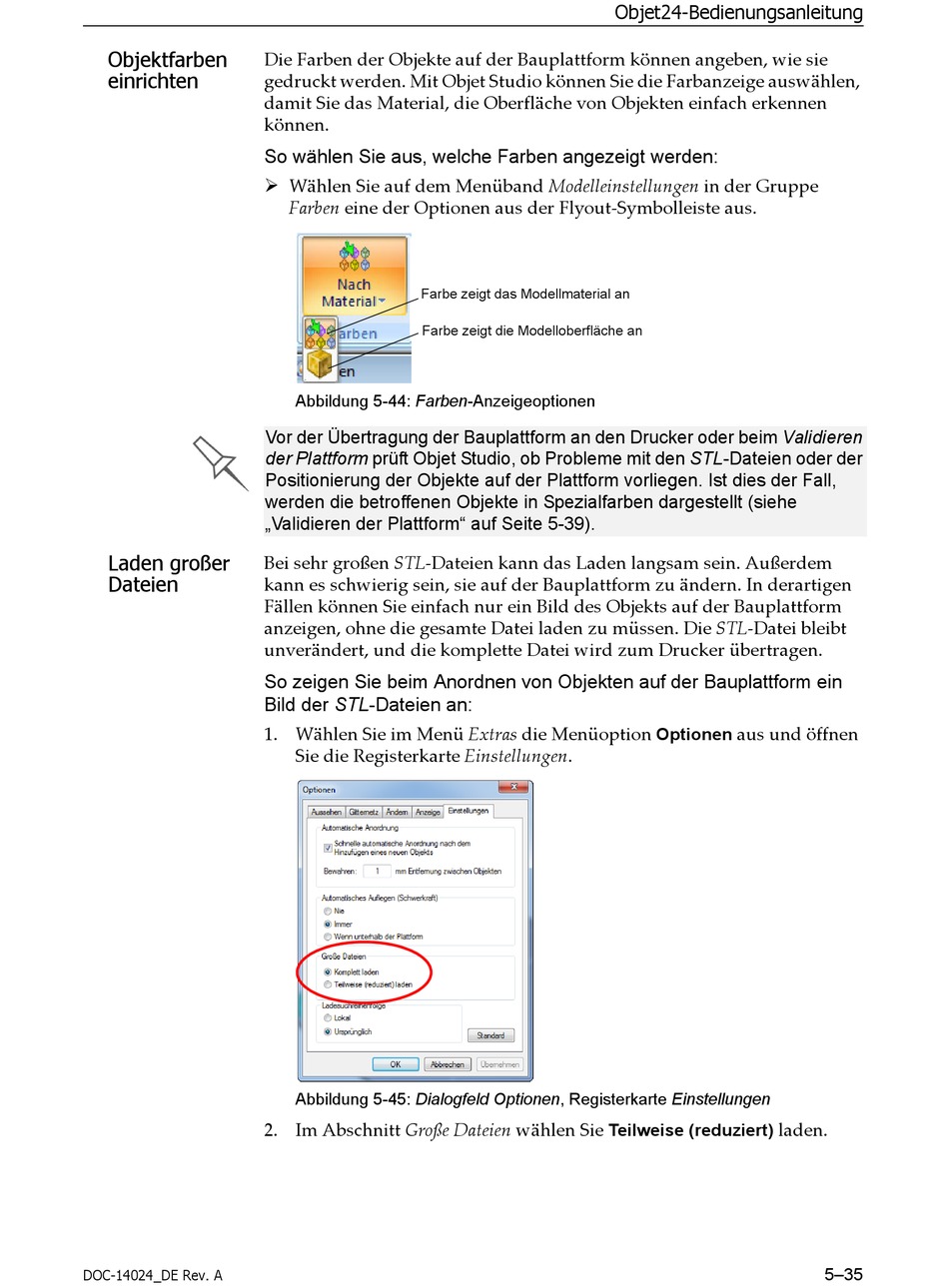

Objektfarben
einrichten
Laden großer
Dateien
DOC-14024_DE Rev. A
Die Farben der Objekte auf der Bauplattform können angeben, wie sie
gedruckt werden. Mit Objet Studio können Sie die Farbanzeige auswählen,
damit Sie das Material, die Oberfläche von Objekten einfach erkennen
können.
So wählen Sie aus, welche Farben angezeigt werden:
Wählen Sie auf dem Menüband Modelleinstellungen in der Gruppe
Farben eine der Optionen aus der Flyout-Symbolleiste aus.
Farbe zeigt das Modellmaterial an
Farbe zeigt die Modelloberfläche an
Abbildung 5-44: Farben-Anzeigeoptionen
Vor der Übertragung der Bauplattform an den Drucker oder beim Validieren
der Plattform prüft Objet Studio, ob Probleme mit den STL-Dateien oder der
Positionierung der Objekte auf der Plattform vorliegen. Ist dies der Fall,
werden die betroffenen Objekte in Spezialfarben dargestellt (siehe
„Validieren der Plattform" auf Seite 5-39).
Bei sehr großen STL-Dateien kann das Laden langsam sein. Außerdem
kann es schwierig sein, sie auf der Bauplattform zu ändern. In derartigen
Fällen können Sie einfach nur ein Bild des Objekts auf der Bauplattform
anzeigen, ohne die gesamte Datei laden zu müssen. Die STL-Datei bleibt
unverändert, und die komplette Datei wird zum Drucker übertragen.
So zeigen Sie beim Anordnen von Objekten auf der Bauplattform ein
Bild der STL-Dateien an:
1. Wählen Sie im Menü Extras die Menüoption
Sie die Registerkarte Einstellungen.
Abbildung 5-45: Dialogfeld Optionen, Registerkarte Einstellungen
2. Im Abschnitt Große Dateien wählen Sie
Objet24-Bedienungsanleitung
Optionen
aus und öffnen
Teilweise (reduziert)
laden.
5–35
