Objektfarben Einrichten - Stratasys Eden260V Bedienungsanleitung

Arbeiten mit Objet Studio
Objektfarben
einrichten
5–34
So rotieren Sie die Plattform manuell:
 Drücken Sie die Taste Alt und das Mausrad während Sie die Maus
bewegen.

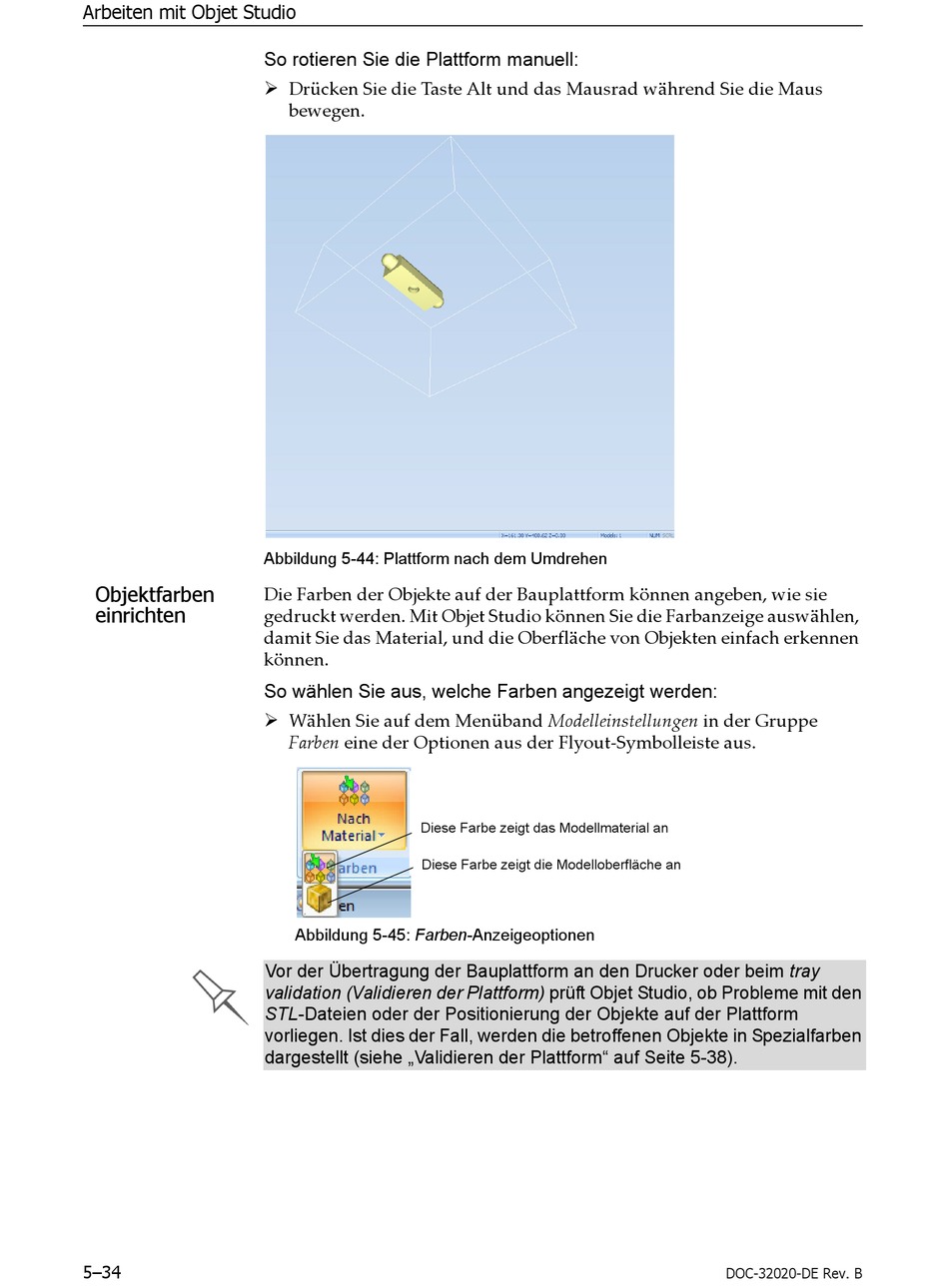

Abbildung 5-44: Plattform nach dem Umdrehen
Die Farben der Objekte auf der Bauplattform können angeben, wie sie
gedruckt werden. Mit Objet Studio können Sie die Farbanzeige auswählen,
damit Sie das Material, und die Oberfläche von Objekten einfach erkennen
können.
So wählen Sie aus, welche Farben angezeigt werden:
 Wählen Sie auf dem Menüband Modelleinstellungen in der Gruppe
Farben eine der Optionen aus der Flyout-Symbolleiste aus.
Diese Farbe zeigt das Modellmaterial an
Diese Farbe zeigt die Modelloberfläche an
Abbildung 5-45: Farben-Anzeigeoptionen
Vor der Übertragung der Bauplattform an den Drucker oder beim tray
validation (Validieren der Plattform) prüft Objet Studio, ob Probleme mit den
STL-Dateien oder der Positionierung der Objekte auf der Plattform
vorliegen. Ist dies der Fall, werden die betroffenen Objekte in Spezialfarben
dargestellt (siehe „Validieren der Plattform" auf Seite 5-38).
DOC-32020-DE Rev. B
