Bedienung und Wartung des Objet24-3D-Druckers
6–28
8. Unterstützen Sie den Rollerabfallkollektor mit einer Hand, und lösen
Sie die Schrauben mit einem 3 mm-Innensechskantschlüssel.
9. Ziehen Sie den Rollerabfallkollektor heraus, ohne die Klinge zu
berühren oder zu beschädigen.
WARNUNG: Die Klinge ist sehr scharf! Bitte Vorsicht walten lassen.

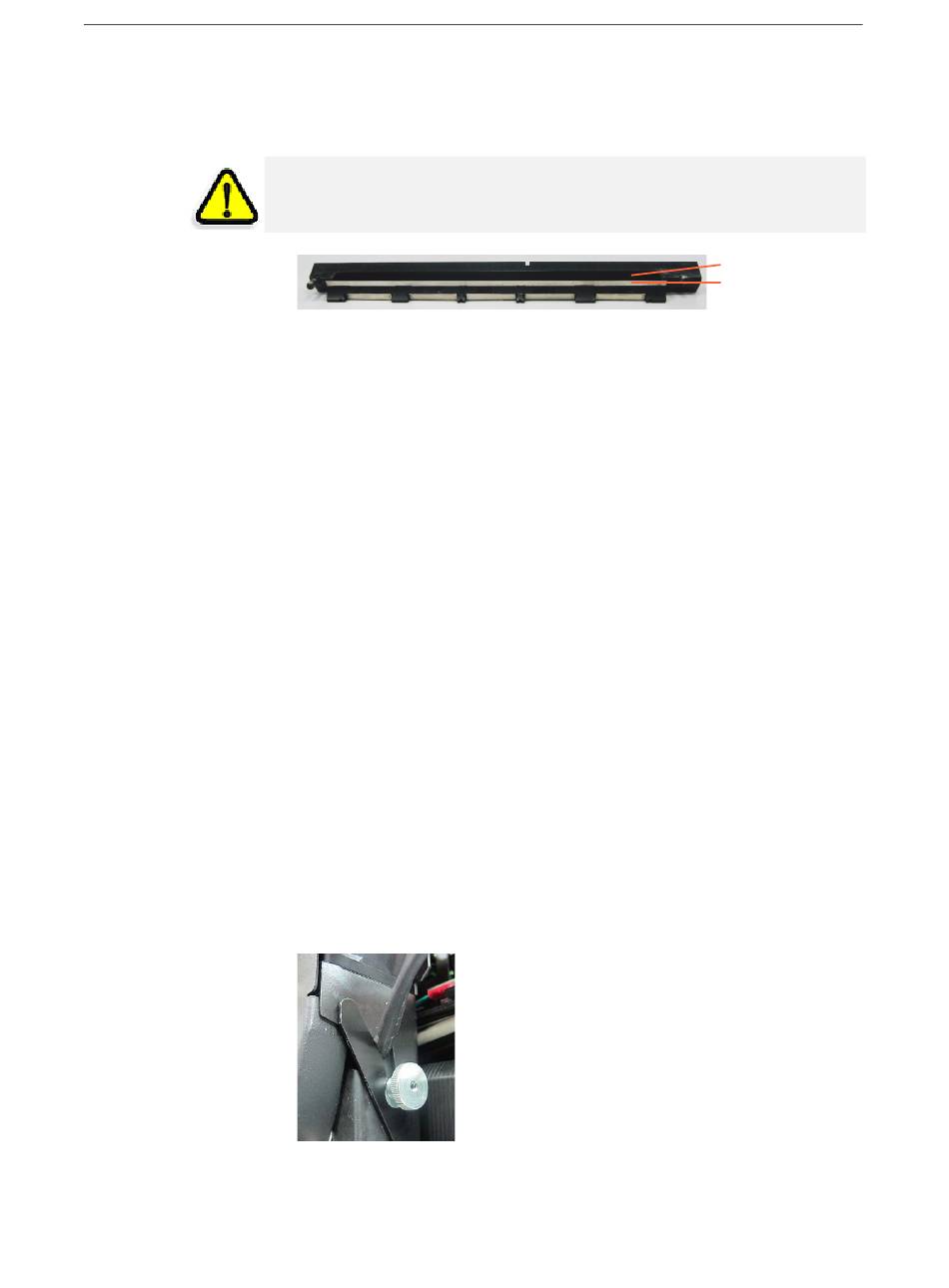

Abbildung 6-37: Rollerabfallkollektor
10. Rollerabfallkollektor überprüfen.
•
Wenn die Klinge beschädigt ist, tauschen Sie die gesamte
Rollerabfallkollektoreinheit aus.
Bewahren Sie die benutzte Einheit auf. Beim nächsten
Wartungsbesuch ersetzt der Customer-Support-Techniker die
Klinge für die weitere Verwendung.
•
Wenn die Klinge nicht beschädigt ist, entfernen Sie vorsichtig den
Abfall aus dem Abfallkanal. Seien Sie dabei vorsichtig und
beschädigen Sie die Klinge nicht. Benutzen Sie ggf. IPA oder
Ethanol, um Materialrückstände in der Abfallleitung und auf der
Klinge zu entfernen.
Hinweis: Der Abfall in dieser Vorrichtung enthält nicht ausgehärtetes
Harz. Bitte entsorgen Sie es nach den geltenden Umweltbestimmungen.
So installieren Sie den Rollerabfallkollektor:
1. Setzen Sie die Rollerabfallkollektoreinheit vorsichtig ein.
2. Sichern Sie die Einheit gleichmäßig durch wechselweises Anziehen der
Schrauben.
3. Drehen Sie die Verriegelung im Uhrzeigersinn, um den Bügel der
Ablaufleitung auf den Rollerabfallkollektor zu senken, und sichern Sie
die Verriegelung im Stecksockel (siehe Abbildung 6-35 auf Seite 27).
4. Schieben Sie den Druckblock wieder zur Mitte des Druckers.
5. Wechseln Sie die UV-Lampenbaugruppe im Drucker aus, und
vergewissern Sie sich, dass das Kabel zusammen mit der seitlichen
Befestigungsschraube in den Schlitz passt.
Abbildung 6-38: UV-Lampenkabel nach Sicherung der Baugruppe
6. Entfernen Sie alle Werkzeuge aus dem Drucker, und schließen Sie die
Abdeckung.
Abfallleitung
Klinge
