Bedienung und Wartung des Objet24-3D-Druckers
Blocktemp. hinter
den Druckköpfen
Temp. des
Stützmaterialkopfes
Temp. des
Modellmaterialkopfes
Blocktemp. vor den
Stützmaterialköpfen
Drucker im
Onlinebetrieb (grün)
Drucker-
Bedien-
oberfläche –
Farbschlüssel
6–8
Eine Überwachung anhand der Statusanzeigen für den Drucker ist
möglich, indem Sie die Anzeige auf der Bedienoberfläche des Druckers
umschalten. Klicken Sie hierzu auf die Anzeigeumschalttaste auf der
Drucker-Bedienoberfläche.

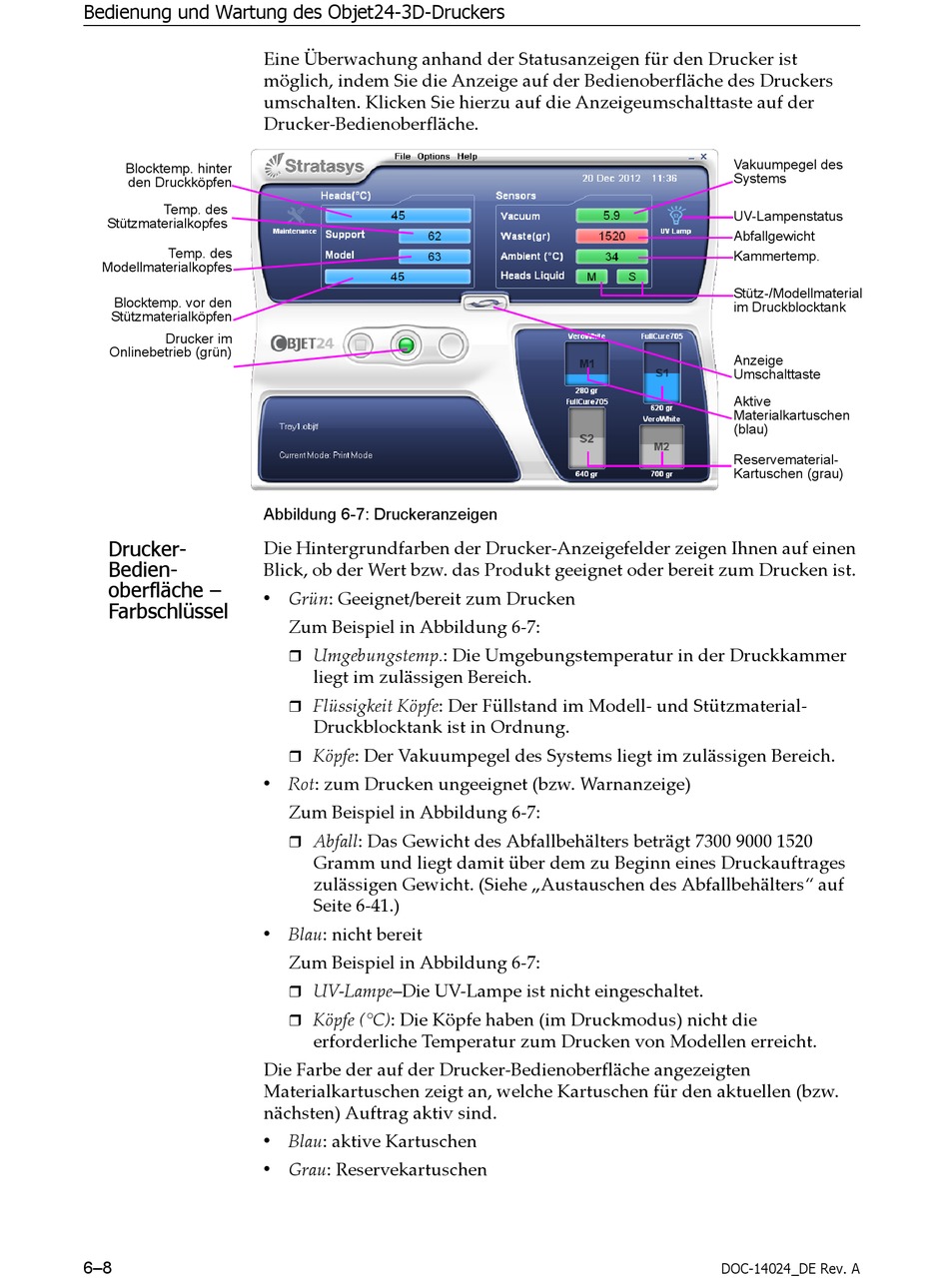

Abbildung 6-7: Druckeranzeigen
Die Hintergrundfarben der Drucker-Anzeigefelder zeigen Ihnen auf einen
Blick, ob der Wert bzw. das Produkt geeignet oder bereit zum Drucken ist.
•
Grün: Geeignet/bereit zum Drucken
Zum Beispiel in Abbildung 6-7:
Umgebungstemp.: Die Umgebungstemperatur in der Druckkammer
liegt im zulässigen Bereich.
Flüssigkeit Köpfe: Der Füllstand im Modell- und Stützmaterial-
Druckblocktank ist in Ordnung.
Köpfe: Der Vakuumpegel des Systems liegt im zulässigen Bereich.
•
Rot: zum Drucken ungeeignet (bzw. Warnanzeige)
Zum Beispiel in Abbildung 6-7:
Abfall: Das Gewicht des Abfallbehälters beträgt 7300 9000 1520
Gramm und liegt damit über dem zu Beginn eines Druckauftrages
zulässigen Gewicht. (Siehe „Austauschen des Abfallbehälters" auf
Seite 6-41.)
•
Blau: nicht bereit
Zum Beispiel in Abbildung 6-7:
UV-Lampe–Die UV-Lampe ist nicht eingeschaltet.
Köpfe (°C): Die Köpfe haben (im Druckmodus) nicht die
erforderliche Temperatur zum Drucken von Modellen erreicht.
Die Farbe der auf der Drucker-Bedienoberfläche angezeigten
Materialkartuschen zeigt an, welche Kartuschen für den aktuellen (bzw.
nächsten) Auftrag aktiv sind.
•
Blau: aktive Kartuschen
•
Grau: Reservekartuschen
Vakuumpegel des
Systems
UV-Lampenstatus
Abfallgewicht
Kammertemp.
Stütz-/Modellmaterial
im Druckblocktank
Anzeige
Umschalttaste
Aktive
Materialkartuschen
(blau)
Reservematerial-
Kartuschen (grau)
DOC-14024_DE Rev. A
