SLB - SIMOLINK-Board

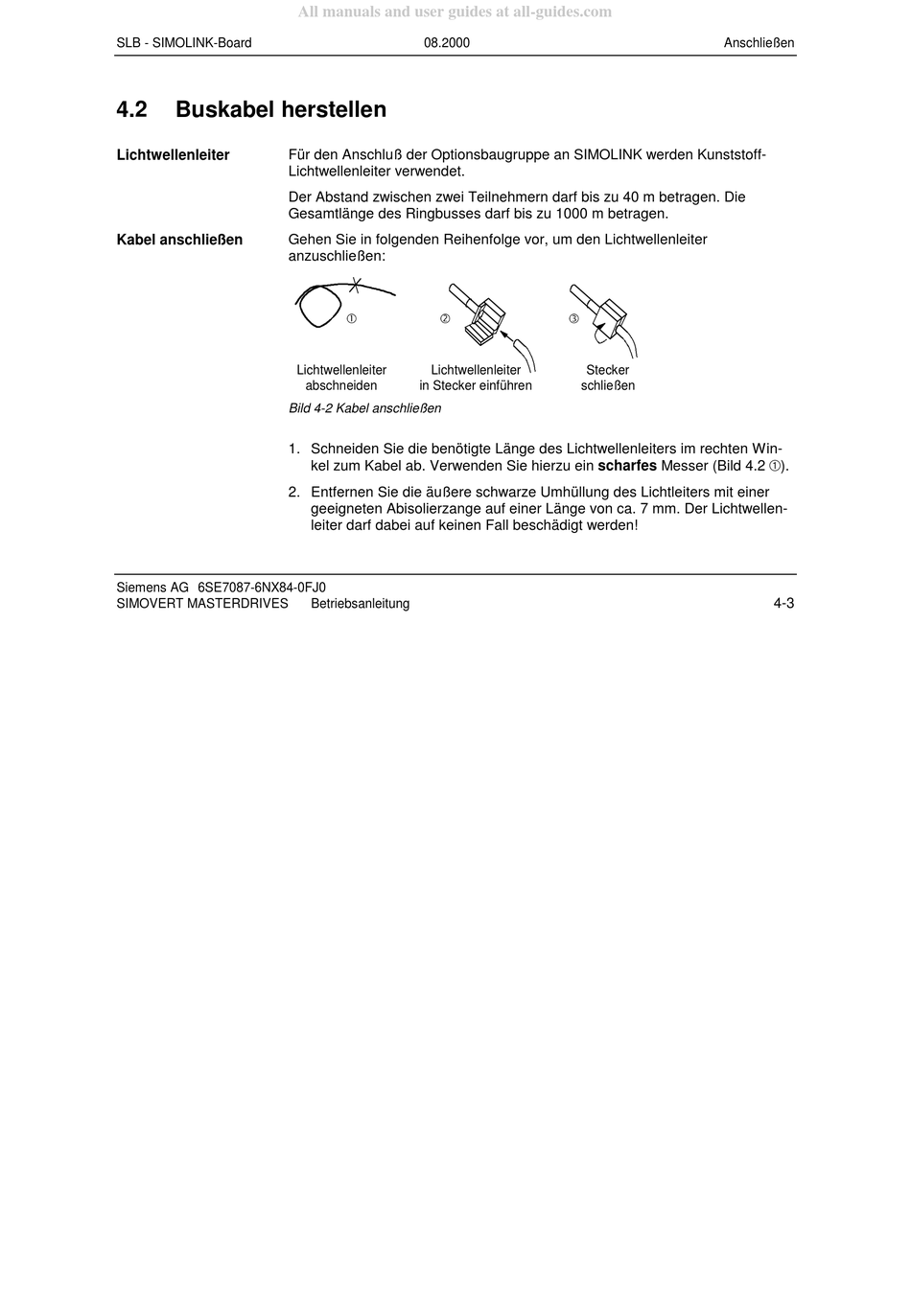

4.2

Buskabel herstellen

Für den Anschluß der Optionsbaugruppe an SIMOLINK werden Kunststoff-
Lichtwellenleiter
Lichtwellenleiter verwendet.
Der Abstand zwischen zwei Teilnehmern darf bis zu 40 m betragen. Die
Gesamtlänge des Ringbusses darf bis zu 1000 m betragen.
Kabel anschließen Gehen Sie in folgenden Reihenfolge vor, um den Lichtwellenleiter
anzuschließen:
Bild 4-2 Kabel anschließen
1. Schneiden Sie die benötigte Länge des Lichtwellenleiters im rechten Win-
2. Entfernen Sie die äußere schwarze Umhüllung des Lichtleiters mit einer
Siemens AG 6SE7087-6NX84-0FJ0
SIMOVERT MASTERDRIVES
All manuals and user guides at all-guides.com
08.2000
€ ó
Lichtwellenleiter Lichtwellenleiter
abschneiden in Stecker einführen
kel zum Kabel ab. Verwenden Sie hierzu ein scharfes Messer (Bild 4.2 ¥).
geeigneten Abisolierzange auf einer Länge von ca. 7 mm. Der Lichtwellen-
leiter darf dabei auf keinen Fall beschädigt werden!
Betriebsanleitung
Anschließen
ì
Stecker
schließen
4-3
