R
Einstellung kann auch während des Betriebs
erfolgen, da die Leckverluste aus der Schraube
minimal sind.
ACHTUNG: Schraube nicht zu sehr lockern.
Wenn die Feder nicht mehr unter Druck steht, läßt
sich die Einstellschraube leicht lösen. In diesem
Fall nicht weiter drehen.
ACHTUNG: Vorsicht beim Umgang mit
brennbaren oder ätzenden Flüssigkeiten.
6.2 AXIALEINSTELLUNG DES ROTORS.
Außen-
deckel

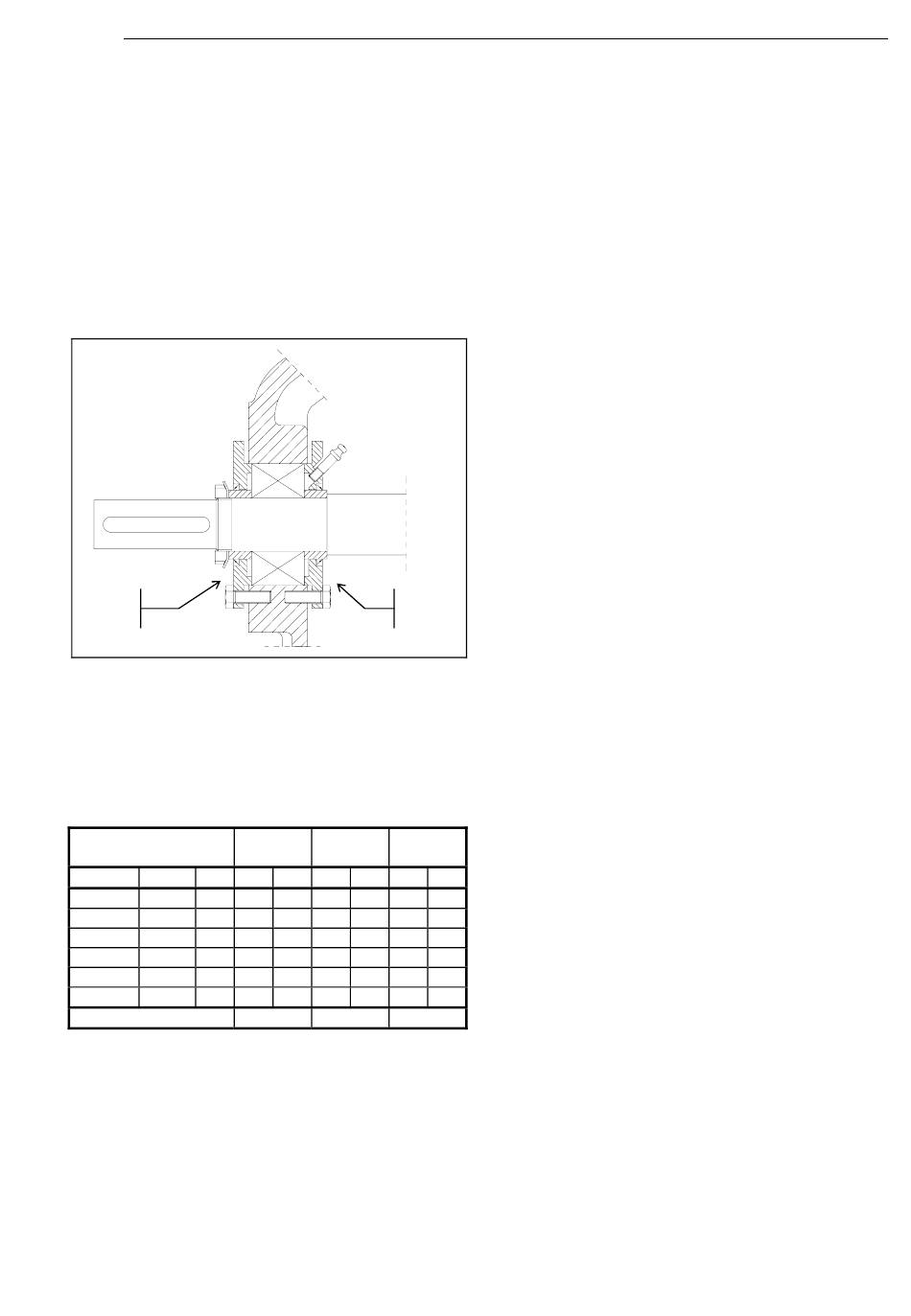

Bild 3 - Kugellagerdeckel
a) Innendeckel lockern.
b) Außendeckel fest anziehen.
c) Schrauben des Außendeckels nach Tabelle
lockern.
d) Innendeckel wieder anziehen.
mm²/s (cSt)
°C
Typ
Gew.
Schraube
R 35,40 M8 1,25 1/6 0,2 1/3 0,4 1/2 0,6
R 50 M8 1,25 1/3 0,4 1/2 0,6 2/3 0,8
R 65 M8 1,25 1/3 0,4 1/2 0,6 2/3 0,8
R 80 M8 1,25 1/2 0,6 2/3 0,8
R 105 M10 1,5 1/2 0,7 2/3
R 150 M10 1,5 1/2 0,7 2/3
Klasse
R = Umdrehung der Schraube
Klassen:
A = Ausführung für Lösungsmittel (S)
B = Standardausführung
C = Ausführung für Hochtemperatur (H) oder viskose
Medien
All manuals and user guides at all-guides.com
Betriebsanleitung
»R« Pumpen
Innen-
deckel
<200 200÷4000 >4000
<40 <180 >180
R mm R mm R
1
1 1
1 1
A B
7. LAGER
7.1 Die in der Pumpe eingebauten Gleitlager sind
wartungsfrei da sie entweder durch die geförderte
Flüssigkeit geschmiert werden oder
selbstschmierend sind.
7.2 Das auf der Antriebsseite montierte Kugellager mit
Schmiernippel sollte nach 500 Betriebsstunden
oder alle 2 Monate mit Lagerfett geschmiert
werden.
8. LAGERUNG
8.1 Soll die Pumpe mehrere Wochen lang gelagert
werden, sollte sie vorerst entleert und gereinigt
werden. Falls erforderlich mit geeigneten
Lösungsmitteln waschen. Etwas Öl oder
Rostschutzmittel einfüllen und die Pumpe kurz
drehen. Soll die Pumpe im Freien abgestellt
werden, die Einlaßöffnungen schließen und die
Pumpe selbst mit einer wasserdichten Haube
abdecken.

9. GARANTIE

9.1 Der Erzeuger garantiert für Material und/oder
Verarbeitungsfehler innerhalb eines Jahres nach
Verkaufsdatum.
9.2 Die Reparatur der Pumpe und der Austausch von
Teilen kann nur in unserem Werk nach
eingehender Überprüfung durchgeführt werden.
Die Transportkosten, die im Garantieverfahren
anfallen, gehen zu lasten des Käufers.
Abweichungen bedürfen der schriftlichen
Bestätigung.
9.3 Schäden durch unsachgemäßen Betrieb,
Handhabung, Montage, Lagerung sowie
Verschleißteile sind von der Garantie
ausgenommen.
9.4 Die Garantie erlischt wenn die Pumpe Zerlegt
mm
oder ohne unsere Genehmigung abgeändert
wurde.
1,2
1,5
1,5
C
R-404021-4D
