R
»R« Magnet Innenzahnradpumpen
d) By-Pass ist mit zu niedrigem Druck einge-
stellt und ein Teil der Flüssigkeit fließt in die Pum-
pe zurück. Einstellschraube am By-Pass anziehen
(siehe 6.1). Das Manometer zeigt einen höheren
Druck an.
e) Saugleitung nicht tief genug in der Flüssig-
keit, daher dringt Luft ein. Vakuummeter
schwankt.
f) Flüssigkeit zu viskos. Vakuummeter zeigt
sehr hohe Werte an. Kavitationsgeräusche. Flüs-
sigkeit durch Erwärmung verdünnen oder Sauglei-
tung mit größerem Durchmesser verwenden.
g) Übermäßige Saughöhe oder zu hohe Druck-
verluste in der Ansaugung. Vakuummeter zeigt
hohe Werte an. Kavitationsgeräusche. Geodeti-
sche Saughöhe herabsetzen und soweit wie mög-
lich die Saugleitung verkürzen, dabei unnötige
Ventile, Bögen und Reduzierungen entfernen.
h) Übermäßiger Verschleiß der Innenteile der
Pumpe (siehe 6.2).
5.3 PUMPE IST ZU LAUT. KAVITATION.
a) Saugleitung verstopft. Vakuummeter zeigt in
diesem Fall sehr hohe Werte an. Eventuelle Ver-
stopfungen entfernen, alle Ventile vollständig öff-
nen.
b) Filter verschmutzt. Reinigen.
c) Überhöhte Drehzahl bei zu hoher Viskosität
der Flüssigkeit. Flüssigkeit durch Erwärmung ver-
dünnen, Durchmesser der Saugleitung vergrö-
ßern, Drehzahl des Motors sinken. Übersetzung
des Riementriebs oder des Getriebes ändern.
5.4 MOTOR ÜBERLASTET
a) Ventile in der Druckleitung teilweise ge-
schlossen. Manometer zeigt hohe Werte an. Alle
Ventile überprüfen.
b) Druckleitung verstopft oder zu kleiner
Durchmesser. Manometer zeigt hohe Werte an.
Verstopfung beseitigen oder Leitung erneuern.
c) Stopfbuchse zu stark angezogen. Welle im
Bereich der Stopfbuchspackung überhitzt. Ein-
stellschrauben lockern (siehe 4.1).
d) Flüssigkeit zu Viskos oder spezifisches Ge-
wicht höher als vorgesehen. Viskosität herabset-
zen, Drehzahl vermindern, Durchmesser der
Druckleitung vergrößern, einen stärkeren Motor
montieren.
e) Wellengleitlager oder Ritzelgleitlager neigen
zum fressen und blockieren die Pumpe. Lager-
deckel und Zapfen überhitzt. Welle oder Zapfen
All manuals and user guides at all-guides.com
Betriebsanleitung
polieren, Gleitlager ausreiben und größere Tole-
ranz geben.
5.5 HOHER VERSCHLEIß
a) Flüssigkeit enthält Fremdkörper, die größer
als 0,5 ÷ 1 mm sind. Saugfilter montieren. Flüs-
sigkeit enthält abrasive Feststoffteilchen. Drehzahl
herabsetzen. Die Drehzahl darf max.
Katalog angegebenen Nenndrehzahl betragen.
b) Zu hoher Druck. Mit abrasiven Flüssigkeiten
darf der Druck 4 bar nicht überschreiten.
c) Nicht geeignete Pumpentype eingesetzt.
z.B.: fördern von Lösungsmitteln mit einer Pumpe,
die für Schmierstoffe vorgesehen ist, oder die
Pumpe ist durch aggressive Flüssigkeiten korro-
diert.
d) Verformung der Pumpe durch das direkte
Gewicht der Leitungen, die auf das Pumpenge-
häuse lasten. Antriebskupplung nicht ausgerichtet.
Keilriemen zu sehr gespannt. Welle überlastet.
Grundplatte nicht eben.
6. INSTANDHALTUNG

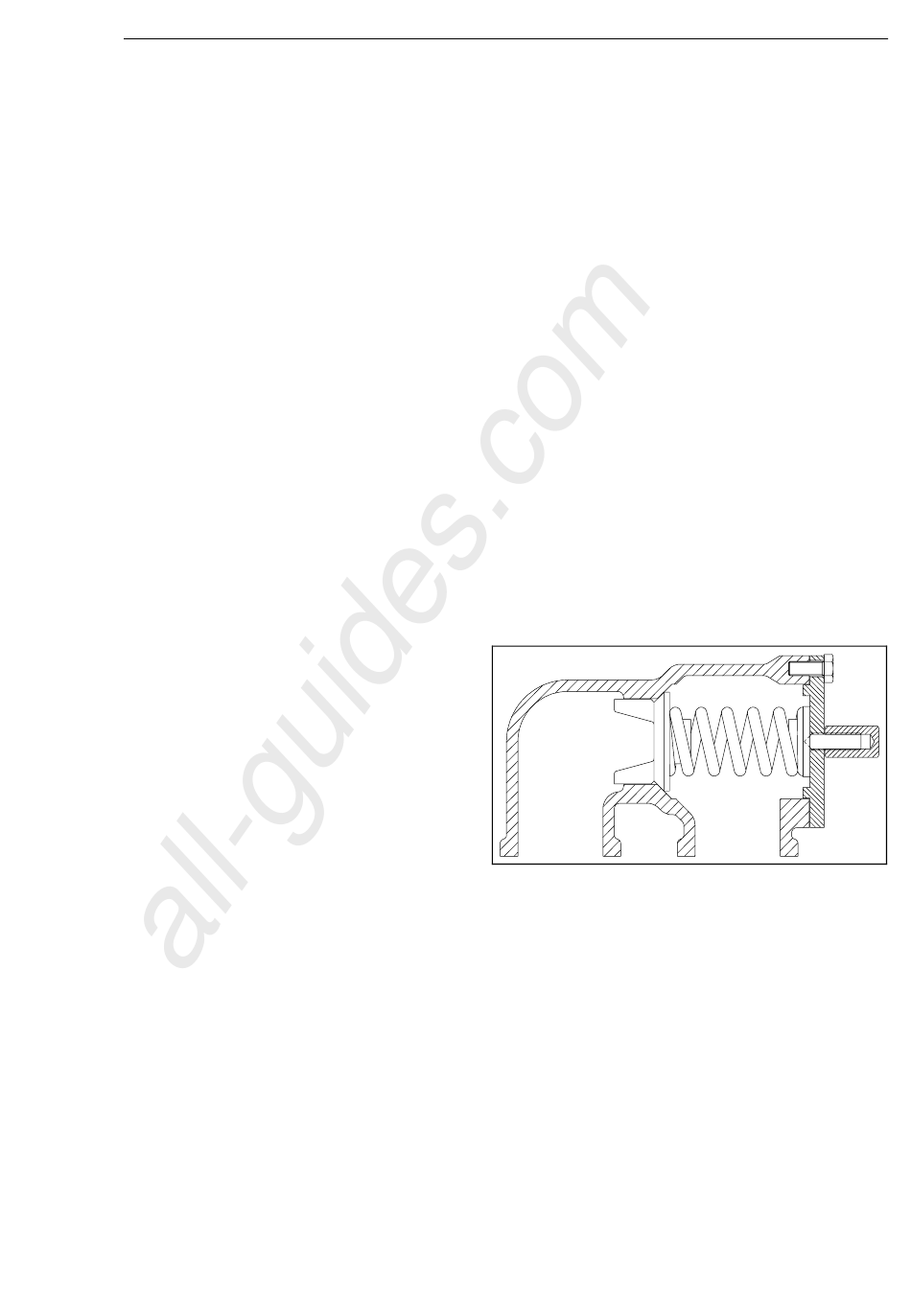

Bild 2 - Sicherheitsventil (By-Pass )
6.1 BY-PASS EINSTELLUNG
a) Verschlußkappe abschrauben.
b) Einstellschraube lösen oder anziehen um den
Einstelldruck des By-Pass zu vermindern oder zu
erhöhen. Auf die Motorleistung achten. Die Ein-
stellung kann auch während des Betriebs erfol-
gen, da die Leckverluste aus der Schraube mini-
mal sind.
ACHTUNG: Schraube nicht zu sehr lockern.
Wenn die Feder nicht mehr unter Druck steht, läßt
sich die Einstellschraube leicht lösen. In diesem
Fall nicht weiter drehen.
ACHTUNG: Vorsicht beim Umgang mit brenn-
baren oder ätzenden Flüssigkeiten.
R-9100699-3D
06/10/99
