R
Protège
roulement
externe

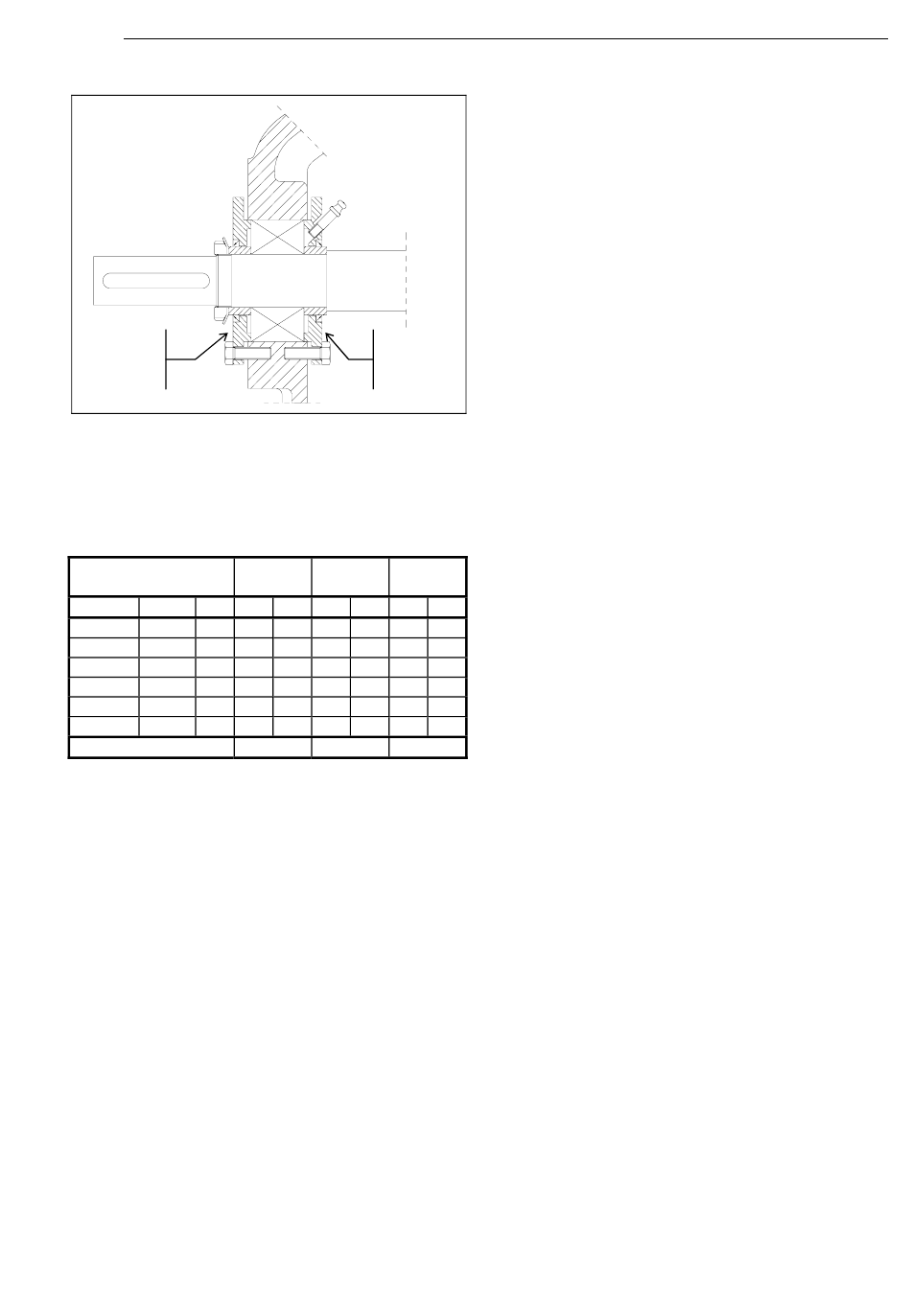

Figure 3 - Les protège roulements
a) Desserrer le protège roulement interne.
b) Serrer à fond le protège roulement externe.
c) Desserrer les vis du protège roulement externe
comme indiqué sur le tableau.
d) Revisser le protège roulement interne.
mm²/s (cSt)
°C
Type Vis Pas
R 35,40 M8 1,25 1/6 0,2 1/3 0,4 1/2 0,6
R 50 M8 1,25 1/3 0,4 1/2 0,6 2/3 0,8
R 65 M8 1,25 1/3 0,4 1/2 0,6 2/3 0,8
R 80 M8 1,25 1/2 0,6 2/3 0,8
R 105 M10 1,5 1/2 0,7 2/3
R 150 M10 1,5 1/2 0,7 2/3
Catégories
R = rotation
Catégories:
A = version pour solvants (S)
B = version standard
C = version pour haute température (H) ou liquides
visqueux
All manuals and user guides at all-guides.com
Instructions
Pompes »R«
Protège
roulement
interne
<200 200÷4000 >4000
<40 <180 >180
R mm R mm R
1
1 1
1 1
A B
7. ROULEMENTS
7.1 Les coussinets montés à l'intérieur de la pompe
ne nécessitent aucun entretien particulier car ils
sont lubrifiés par le liquide pompé ou bien
autolubrifiants.
7.2 Le roulement monté à l'extérieur du palier peut
être pourvu d'un graisseur à bille. Lubrifier le
roulement avec une graisse pour roulements
toutes les 500 heures de travail ou tous les deux
mois.
8. STOCKAGE
8.1 Si la pompe doit être entreposée pendant
plusieurs semaines, il convient de la vider et de la
nettoyer. Si besoin est, la laver avec un solvant
adéquat. Verser à l'intérieur de la pompe un peu
d'huile ou des produits antirouille, graisser le
roulement et faire tourner un peu la pompe. Si la
pompe doit rester dehors, boucher les orifices (et
la recouvrir d'une bâche imperméable).
9. GARANTIE
9.1 Le constructeur garantit les pompes fournies
conformément aux conditions générales de vente
contre les défauts de fabrication pour une période
d'un an à compter de la date de livraison.
9.2 La réparation de la pompe sous garantie ou le
mm
remplacement de pièces ne peut être fait qu'après
examen des détériorations subies dans nos
établissements où le matériel devra être acheminé
franco de port. Les éventuelles dérogations à ces
conditions devront faire l'objet d'un accord.
1,2
9.3 La garantie ne s'étend pas au matériel détérioré
1,5
par usure ou suite à une mauvaise utilisation de la
1,5
machine.
C
9.4 La garantie ne peut avoir lieu si la pompe a été
démontée ou modifiée sans l'autorisation du
constructeur.
R-404021-4F
06/10/00
