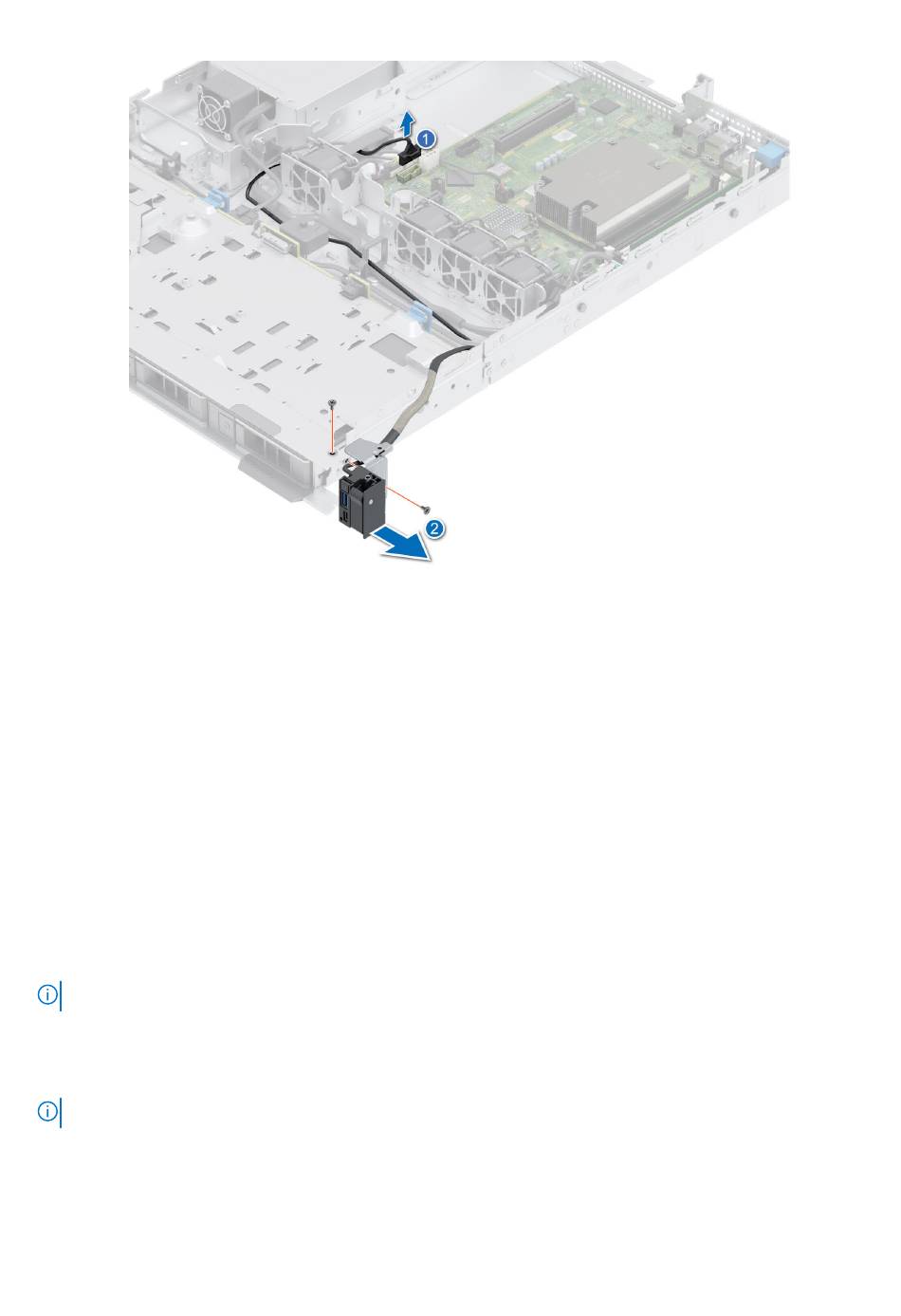

Abbildung 76. Entfernen des rechten Bedienfelds
Nächste Schritte
Setzen Sie das rechte Bedienfeld wieder
Installieren des rechten Bedienfelds
Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt
3.
Entfernen Sie die
Frontblende.
4.
Entfernen Sie die Luftstromverkleidung.
Schritte
1. Verlegen Sie das Kabel des Bedienfelds durch die Seitenwand des Systems und schieben Sie das Kabel in die Klammer.
ANMERKUNG:
Verlegen Sie das Kabel korrekt, damit es nicht abgeklemmt oder gequetscht wird.
2. Richten Sie das Bedienfeld am Steckplatz im Gehäuse aus und setzen Sie es darin ein.
3. Verbinden Sie das Kabel des rechten Bedienfelds mit dem Anschluss auf der Systemplatine.
4. Ziehen Sie mit einem Kreuzschlitzschraubendreher Nr. 1 die Schrauben zur Befestigung des rechten Bedienfelds am System an.
ANMERKUNG:
Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz.
