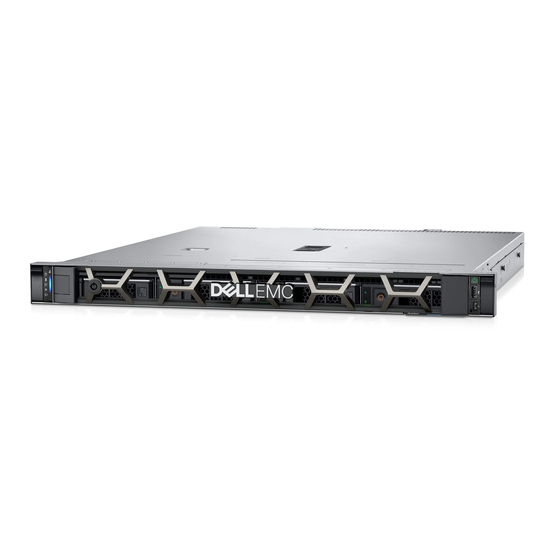

Dell EMC PowerEdge R250 Installations- Und Servicehandbuch
Vorschau ausblenden
Andere Handbücher für EMC PowerEdge R250:
- Technisches benutzerhandbuch (51 Seiten) ,
- Technische daten (10 Seiten)
Verwandte Anleitungen für Dell EMC PowerEdge R250
Inhaltszusammenfassung für Dell EMC PowerEdge R250
- Seite 1 Dell EMC PowerEdge R250 Installations- und Service-Handbuch Teilenummer: E79S Series Vorschriftentyp: E79S001 Oktober 2021 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Über dieses Dokument...................... 6 Kapitel 2: PowerEdge R250 – Systemübersicht................. 7 Frontansicht des Systems..............................7 Rückansicht des Systems..............................8 Das Systeminnere................................10 Etikett mit Systeminformationen............................11 Matrix für Schienendimensionierung und Rackkompatibilität..................13 Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer..............13 Kapitel 3: Anfängliche Systemeinrichtung und Erstkonfiguration............15 Einrichten des Systems............................... - Seite 4 Einsetzen eines Kühlungslüfters...........................31 Eingriffsschalter...................................32 Entfernen des Eingriffsschaltermoduls........................32 Installieren des Eingriffsschalters..........................33 Laufwerkrückwandplatine..............................34 Laufwerkrückwandplatine.............................34 Entfernen der Rückwandplatine..........................35 Laufwerkrückwandplatine installieren......................... 35 Laufwerke.....................................36 Entfernen eines Laufwerkplatzhalters........................36 Einsetzen eines Laufwerkplatzhalters.........................37 Entfernen eines verkabelten Laufwerks........................37 Installieren eines verkabelten Laufwerks........................38 Laufwerkträger entfernen............................39 Laufwerkträger einsetzen.............................40 Laufwerk aus Laufwerkträger entfernen........................41 Einsetzen des Laufwerks in den Laufwerkträger......................
- Seite 5 Verwenden der Systemdiagnose............................87 Integrierte Dell-Systemdiagnose..........................88 Kapitel 8: Wie Sie Hilfe bekommen....................89 Informationen zum Recycling oder End-of-Life-Service....................89 Kontaktaufnahme mit Dell Technologies.......................... 89 Zugriff auf Systeminformationen mithilfe von QRL......................89 Quick Resource Locator (QRL) für das PowerEdge R250-System............... 90 Automatische Unterstützung mit SupportAssist......................90 Kapitel 9: Dokumentationsangebot....................
-
Seite 6: Kapitel 1: Über Dieses Dokument
Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen. Über dieses Dokument... -
Seite 7: Kapitel 2: Poweredge R250 - Systemübersicht
● Bis zu vier Hot-Plug-fähige 3,5-Zoll-SAS/SATA-Laufwerke oder bis zu vier verkabelte 3,5-Zoll-SATA-Laufwerke. ANMERKUNG: Sämtliche Instanzen der SAS- und SATA-Laufwerke werden in diesem Dokument als Laufwerke bezeichnet, sofern nicht anders angegeben. ANMERKUNG: Weitere Informationen finden Sie in den Dell EMC PowerEdge R250 Technischen Spezifikationen auf der Produktdokumentationsseite. Themen: • Frontansicht des Systems •... -
Seite 8: Rückansicht Des Systems
Standardzugriff auf den iDRAC entschieden haben, ist auf dem Informations-Tag zudem das sichere Standardpasswort des iDRAC vermerkt. ANMERKUNG: Weitere Informationen finden Sie in den Dell EMC PowerEdge R250 Technischen Spezifikationen auf der Produktdokumentationsseite. Rückansicht des Systems Abbildung 4. Rückansicht des Systems Tabelle 2. - Seite 9 Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen Anschluss finden Sie im iDRAC-Benutzerhandbuch auf www.dell.com/ poweredgemanuals. VGA-Anschluss Ermöglicht das Anschließen eines Bildschirms an das System. ANMERKUNG: Weitere Informationen finden Sie in den Dell EMC PowerEdge R250 Technischen Spezifikationen auf der Produktdokumentationsseite. PowerEdge R250 – Systemübersicht...
-
Seite 10: Das Systeminnere
Das Systeminnere Abbildung 5. Innenansicht des Systems mit Rückwandplatine 1. Optisches Laufwerk 2. Rückwandplatine 3. Eingriffschalter 4. Kabelgebundene Stromversorgungseinheit 5. Erweiterungskarten-Riser 6. Prozessorkühlkörper 7. Hauptplatine 8. Kühlungslüfter 9. Informations-Tag PowerEdge R250 – Systemübersicht... -
Seite 11: Etikett Mit Systeminformationen
Abbildung 6. Innenansicht des verkabelten Laufwerksystems 1. Optisches Laufwerk 2. Anschluss für verkabeltes Laufwerk 3. Eingriffschalter 4. Kabelgebundene Stromversorgungseinheit 5. Erweiterungskarten-Riser 6. Prozessorkühlkörper 7. Hauptplatine 8. Kühlungslüfter 9. Informations-Tag Etikett mit Systeminformationen Das Etikett mit Systeminformationen befindet sich auf der Rückseite der Systemabdeckung. Abbildung 7. - Seite 12 Abbildung 8. Informationen zum Arbeitsspeicher PowerEdge R250 – Systemübersicht...
-
Seite 13: Matrix Für Schienendimensionierung Und Rackkompatibilität
Abbildung 9. Übersicht über die Elektrik Matrix für Schienendimensionierung und Rackkompatibilität Detaillierte Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Dell EMC Enterprise Matrix für Schienendimensionierung und Rackkompatibilität, die unter https://i.dell.com/sites/csdocuments/Business_solutions_engineering- Docs_Documents/en/rail-rack-matrix.pdf verfügbar ist. - Seite 14 Das Mini-Enterprise-Service-Tag (MEST)-Schild befindet sich auf der Rückseite des Systems und enthält die Service-Tag (ST)-Nummer, den Express-Servicecode (Exp Svc Code) und das Herstellungsdatum (Mfg. Date). Mithilfe des Exp Svc Code kann Dell EMC Support- Anrufe an den richtigen Mitarbeiter weiterleiten.
-
Seite 15: Kapitel 3: Anfängliche Systemeinrichtung Und Erstkonfiguration
Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell EMC Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote-Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System. -
Seite 16: Optionen Für Die Anmeldung Bei Idrac
Tabelle 3. Schnittstellen für die Einrichtung der iDRAC-IP-Adresse (fortgesetzt) Schnittstelle Dokumentationslinks systemspezifische Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch für Integrated Dell Remote Access Controller) rufen Sie https://www.dell.com/poweredgemanuals > Seite Produktsupport Ihres Systems > Dokumentation auf. ANMERKUNG: Informationen zum Ermitteln der aktuellsten iDRAC-Version für Ihre Plattform und zur neuesten... -
Seite 17: Ressourcen Für Die Installation Des Betriebssystems
Dokumentationsversion finden Sie im Artikel in der Wissensdatenbank unter https://www.dell.com/support/article/sln308699. Sie können auch über das Befehlszeilenprotokoll – RACADM – auf iDRAC zugreifen. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller RACADM CLI Guide (RACADM-CLI-Handbuch für Integrated Dell Remote Access Controller) verfügbar unter https://www.dell.com/idracmanuals. -
Seite 18: Optionen Zum Herunterladen Und Installieren Von Bs-Treibern
1. Rufen Sie www.dell.com/support/drivers auf. 2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Geben Sie eine Dell-Service-Tag-Nummer, eine Dell EMC Produkt-ID oder ein Modell ein ein und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, klicken Sie auf Alle Produkte Durchsuchenund navigieren Sie zu Ihrem Produkt. -
Seite 19: Kapitel 4: Mindestvalidierung Der Post- Und System Management-Konfiguration
Mindestvalidierung der POST- und System Management-Konfiguration In diesem Abschnitt sind die Mindestanforderungen für SystemSystem Validierung der Systemverwaltungs-Konfiguration des Dell EMC - Systembeschrieben. Themen: • Mindestkonfiguration für POST • Konfigurationsvalidierung Mindestkonfiguration für POST Die im Folgenden aufgeführten Komponenten sind die Mindestkonfiguration für POST: ●... -
Seite 20: Fehlermeldungen
Tabelle 7. Konfigurationsvalidierunsgfehler (fortgesetzt) Fehler Beschreibung Mögliche Ursache und Beispiel Empfehlungen Ein fehlendes Element oder Konfiguration fehlt: SL-Kabel Kabel wird in HWC8010- PLANAR_SL8 und CTRL_DST_PA1 Fehlerprotokollen gemeldet. Installieren Sie das fehlende Element (Kabel, Riser usw.). Comm-Fehler Ein Konfigurationselement reagiert während Systemmanagement- Comm-Fehler: Rückwandplatine 2 einer Bestandsprüfung nicht über die... -
Seite 21: Kapitel 5: Installieren Und Entfernen Von Systemkomponenten
Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise. -
Seite 22: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems
VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Vor der Arbeit an Komponenten im Inneren Ihres... -
Seite 23: Optionale Frontverkleidung
● 5-mm-Sechskantschraubendreher ● Kunststoffstift ● 1/4-Zoll-Flachklingenschraubendreher ● Geerdetes Armband, das mit der Erde verbunden ist ● ESD-Matte ● Spitzzange Optionale Frontverkleidung Entfernen der Frontverkleidung Das Verfahren zum Entfernen der Frontblende mit und ohne LCD-Display ist identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. -
Seite 24: Frontblende Anbringen
Frontblende anbringen Das Verfahren zum Anbringen der Frontblende mit und ohne LCD-Display ist identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Die Blende ist ein Teil des LCD-Blendenpakets. Schritte 1. -
Seite 25: Systemabdeckung Anbringen
Schritte 1. Drehen Sie mit einem 1/4-Zoll-Flachkopfschraubendreher oder einem Kreuzschlitzschraubendreher Nr. 2 die Verriegelung gegen den Uhrzeigersinn in die geöffnete Position. 2. Heben Sie den Entriegelungsriegel an, bis die Systemabdeckung zurückgleitet. 3. Heben Sie die Abdeckung vom System ab. Abbildung 13. Systemabdeckung entfernen Nächste Schritte Bringen Sie die Systemabdeckung wieder Systemabdeckung anbringen... -
Seite 26: Optionales Optisches Laufwerk
Abbildung 14. Systemabdeckung anbringen Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Optionales optisches Laufwerk Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Entfernen des optischen Laufwerks Voraussetzungen 1. -
Seite 27: Installieren Des Optischen Laufwerks
Abbildung 15. Entfernen des optischen Laufwerks Nächste Schritte Bauen Sie das optische Laufwerk wieder ein. Installieren des optischen Laufwerks Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. - Seite 28 Abbildung 16. Installieren des optischen Laufwerks Nächste Schritte Bringen Sie die Systemabdeckung 2. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Installieren und Entfernen von Systemkomponenten...
-
Seite 29: Kühlgehäuse
Kühlgehäuse Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. -
Seite 30: Kühlungslüfter
Abbildung 18. Luftstromverkleidung einbauen Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Kühlungslüfter Entfernen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. -
Seite 31: Einsetzen Eines Kühlungslüfters
Abbildung 19. Entfernen eines Kühlungslüfters Nächste Schritte Setzen Sie den Kühlungslüfter wieder ein. Einsetzen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. -
Seite 32: Eingriffsschalter
Abbildung 20. Einsetzen eines Kühlungslüfters Nächste Schritte Installieren Sie das Kühlgehäuse. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Eingriffsschalter Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Entfernen des Eingriffsschaltermoduls Voraussetzungen 1. -
Seite 33: Installieren Des Eingriffsschalters
Abbildung 21. Entfernen des Eingriffsschaltermoduls Nächste Schritte Bauen Sie das Eingriffsschaltermodul wieder ein. Installieren des Eingriffsschalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). Entfernen Sie die Luftstromverkleidung. -
Seite 34: Laufwerkrückwandplatine
Abbildung 22. Installieren des Eingriffsschalters Nächste Schritte Installieren Sie das Kühlgehäuse. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Laufwerkrückwandplatine Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Laufwerkrückwandplatine Hier sind die im R250-System unterstützten Laufwerkrückwandplatinen aufgeführt. -
Seite 35: Entfernen Der Rückwandplatine
Entfernen der Rückwandplatine Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen. VORSICHT: Notieren Sie sich die Nummern der einzelnen Laufwerke und vermerken Sie sie vor dem Entfernen auf den jeweiligen Laufwerken, damit sie wieder an der gleichen Position eingesetzt werden können. -
Seite 36: Laufwerke
2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie die Luftstromverkleidung. 4. Entfernen Sie alle Laufwerke. ANMERKUNG: Um eine Beschädigung der Rückwandplatine zu vermeiden, stellen Sie sicher, dass Sie die Bedienfeldkabel aus den Kabelführungsklemmen bewegen, bevor Sie die Rückwandplatine entfernen. -
Seite 37: Einsetzen Eines Laufwerkplatzhalters
Schritte Drücken Sie auf die Entriegelungstaste und schieben Sie den Laufwerkplatzhalter aus dem Laufwerkschacht. Abbildung 26. Entfernen eines Laufwerkplatzhalters Nächste Schritte Installieren Sie ein Laufwerk oder setzen Sie den Laufwerkplatzhalter wieder ein. Einsetzen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. -
Seite 38: Installieren Eines Verkabelten Laufwerks
Schritte 1. Trennen Sie den Anschluss des Strom- und Datenkabels, der mit dem Laufwerk verbunden ist. 2. Drücken Sie auf die Entriegelungstaste und schieben Sie das Laufwerk aus dem Laufwerkssteckplatz. Abbildung 28. Entfernen des verkabelten Laufwerks Nächste Schritte Bauen Sie das verkabelte Laufwerk wieder ein. -
Seite 39: Laufwerkträger Entfernen
Abbildung 29. Einbauen des verkabelten Laufwerks Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Laufwerkträger entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. -
Seite 40: Laufwerkträger Einsetzen
Abbildung 30. Entfernen eines Festplattenträgers Nächste Schritte Installieren Sie einen Laufwerkträger oder einen Laufwerkplatzhalter. Laufwerkträger einsetzen Voraussetzungen VORSICHT: Bevor Sie bei laufendem System ein Laufwerk entfernen oder installieren, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. -
Seite 41: Laufwerk Aus Laufwerkträger Entfernen
Schritte 1. Schieben Sie den Laufwerkträger in den Laufwerksteckplatz. 2. Schließen Sie den Verriegelungsbügel des Laufwerksträgers, um das Laufwerk zu fixieren. Abbildung 31. Installieren eines Laufwerkträgers Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Laufwerk aus Laufwerkträger entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte 1. -
Seite 42: Einsetzen Des Laufwerks In Den Laufwerkträger
Abbildung 32. Laufwerk aus Laufwerkträger entfernen Nächste Schritte Setzen Sie das Laufwerk in den Laufwerkträger. Einsetzen des Laufwerks in den Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. ANMERKUNG: Stellen Sie beim Einsetzen eines Laufwerks in den Laufwerkträger sicher, dass die Schrauben mit einem Anzugsmoment von 4 in-lbs angezogen werden. -
Seite 43: Kabelführung
Abbildung 33. Einsetzen eines Laufwerks in den Laufwerkträger Nächste Schritte Installieren Sie den Laufwerkträger. Kabelführung Abbildung 34. Kabelführung – 4 x 3,5-Zoll-Rückwandplatinenkonfiguration mit PERC-Adapter Tabelle 11. Kabelführung – 4 x 3,5-Zoll-Rückwandplatinenkonfiguration mit PERC-Adapter BP_PWR_1 (Stromanschluss auf der Rückwandplatine) HDD/ODD_PWR (PIB-Anschluss auf der Hauptplatine) CTRL_SRC_SA1 (Signalanschluss auf dem PERC) BP_DST_SA1 (Signalanschluss auf der Rückwandplatine) Installieren und Entfernen von Systemkomponenten... - Seite 44 Abbildung 35. Kabelführung für 4 x 3,5-Zoll-Rückwandplatinenkonfiguration mit integriertem SATA und Netzteil (Bronze) Tabelle 12. Kabelführung – 4 x 3,5-Zoll-Rückwandplatinenkonfiguration mit integriertem SATA und Netzteil (Bronze) BP_DST_SA1 (Signalanschluss auf der Rückwandplatine) SL1_PCH_SA1 (Signalanschluss auf der Hauptplatine) BP_PWR_1 (Stromanschluss auf der Rückwandplatine) Verkabeltes Netzteil P1 (Stromanschluss 1) Verkabeltes Netzteil...
- Seite 45 Tabelle 13. Kabelführung – Konfiguration mit 4 verkabelten 3,5-Zoll-Laufwerken HDD0 (HDD0-Signalanschluss) SL1_PCH_SA1 (Signalanschluss auf der Hauptplatine) HDD1 (HDD1-Signalanschluss) SL1_PCH_SA1 (Signalanschluss auf der Hauptplatine) HDD2 (HDD2-Signalanschluss) SL1_PCH_SA1 (Signalanschluss auf der Hauptplatine) HDD3 (HDD3-Signalanschluss) SL1_PCH_SA1 (Signalanschluss auf der Hauptplatine) Stromanschluss an HDD0, HDD1, HDD2 und HDD3 PIB_CONNECTOR (PIB-Anschluss auf der Hauptplatine) ODD-Anschluss (optisches Festplattenlaufwerk) HDD/ODD_PWR (HDD/ODD-Stromanschluss auf der...
- Seite 46 Abbildung 38. Kabelführung – Konfiguration mit 2 verkabelten 3,5-Zoll-Laufwerken mit PERC Tabelle 15. Kabelführung – Konfiguration mit 2 verkabelten 3,5-Zoll-Laufwerken mit PERC HDD0 (HDD0-Signalanschluss) CTRL_SRC_SA1 (Signalanschluss auf dem PERC) HDD1 (HDD1-Signalanschluss) CTRL_SRC_SA1 (Signalanschluss auf dem PERC) Stromanschluss an HDD0 und HDD1 HDD/ODD_PWR (HDD/ODD-Stromanschluss auf der Hauptplatine) ODD-Anschluss (optisches Festplattenlaufwerk)
-
Seite 47: Systemspeicher
Tabelle 16. Kabelführung – Konfiguration mit 2 verkabelten 3,5-Zoll-Laufwerken mit SATA-Anschluss HDD0 (HDD0-Signalanschluss) SL1_PCH_SA1 (Signalanschluss auf der Hauptplatine) HDD1 (HDD1-Signalanschluss) SL1_PCH_SA1 (Signalanschluss auf der Hauptplatine) Stromanschluss an HDD0 und HDD1 PIB_CONNECTOR (PIB-Anschluss auf der Hauptplatine) ODD-Anschluss (optisches Festplattenlaufwerk) HDD/ODD_PWR (HDD/ODD-Stromanschluss auf der Hauptplatine) Systemspeicher Richtlinien für Systemspeicher... -
Seite 48: Allgemeine Richtlinien Zur Installation Von Speichermodulen
Tabelle 18. Matrix unterstützter Speicher DIMM-Typ Rang Kapazität DIMM-Nennspannung und DIMMs pro Kanal (DPC) Geschwindigkeit UDIMM 8 GB/16 GB DDR4 (1,2 V), 3200 MT/s 3200 MT/s 32 GB DDR4 (1,2 V), 3200 MT/s 3200 MT/s Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, sollten Sie bei der Konfiguration des Systemspeichers die nachfolgend beschriebenen allgemeinen Richtlinien beachten. -
Seite 49: Installieren Eines Speichermoduls
Schritte 1. Machen Sie den entsprechenden Speichermodulsockel ausfindig. 2. Drücken Sie die Auswurfhebel an beiden Enden des Speichermodulsockels gleichzeitig vollständig nach unten, um das Speichermodul aus dem Sockel zu lösen. VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren. -
Seite 50: Prozessor Und Kühlkörper
ANMERKUNG: Die Passung im Speichermodulsockel sorgt dafür, dass die Speichermodule nicht verkehrt herum installiert werden können. VORSICHT: Üben Sie keinen Druck auf die Mitte des Speichermoduls aus; üben Sie auf beide Enden des Speichermoduls einen gleichmäßigen Druck aus. 4. Drücken Sie das Speichermodul mit beiden Daumen nach unten, bis die Auswurfhebel fest einrasten. Das Speichermodul ist dann korrekt im Sockel eingesetzt, wenn die Auswurfhebel so ausgerichtet sind wie bei den anderen Sockeln mit installierten Speichermodulen. -
Seite 51: Entfernen Des Prozessors
Schritte 1. Lösen Sie mithilfe eines Kreuzschlitzschraubendrehers (Nr. 2) die Schrauben am Kühlkörper in folgender Reihenfolge: a. Lösen Sie die erste Schraube um drei Umdrehungen. b. Lösen Sie die Schraube diagonal gegenüber der Schraube, die Sie zuerst gelöst haben. c. Lösen Sie jetzt die erste Schraube vollständig. d. -
Seite 52: Einbauen Des Prozessors
2. Heben Sie den Hebel nach oben, bis die Prozessorabdeckung abhebt. VORSICHT: Die Kontaktstifte des Prozessorsockels sind empfindlich und können dauerhaft beschädigt werden. Achten Sie sorgfältig darauf, die Kontaktstifte des Prozessorsockels beim Entfernen des Prozessors aus dem Sockel nicht zu verbiegen. 3. -
Seite 53: Einsetzen Des Kühlkörpers
Abbildung 45. Einbauen des Prozessors Nächste Schritte ANMERKUNG: Stellen Sie sicher, dass Sie den Kühlkörper einbauen, nachdem der Prozessor eingebaut wurde. Der Kühlkörper verhindert eine Überhitzung des Prozessors. Installieren Sie das Kühlkörpermodul. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). - Seite 54 Abbildung 46. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors 3. Setzen Sie den Kühlkörper mit dem Kabelende in Richtung des Laufwerkträgers auf den Prozessor. 4. Ziehen Sie mithilfe eines Kreuzschlitzschraubendrehers Nr. 2 die Schrauben am Kühlkörper in folgender Reihenfolge an: a.
-
Seite 55: Erweiterungskarten Und Erweiterungskarten-Riser
Ereignis. Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt „Troubleshooting für Erweiterungskarten“ im Troubleshooting- Handbuch Dell EMC PowerEdge-Server unter www.dell.com/poweredgemanuals. Richtlinien zur Installation von Erweiterungskarten Abbildung 48. -
Seite 56: Entfernen Des Erweiterungskarten-Risers
Steckplatzpriorität erhalten. Alle anderen Erweiterungskarten müssen nach Kartenpriorität und in der Reihenfolge der Steckplatzpriorität installiert werden. Tabelle 21. Konfiguration 0: Butterfly-Riser Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Interner PERC-Adapter Externer Dell Adapter 1, 2 Broadcom (NIC: 1 GB) 1, 2 Intel (NIC: 1 GB) 1, 2 Dell BOSS-S1-Modul... - Seite 57 Entfernen Sie die Luftstromverkleidung. Schritte 1. Öffnen Sie den blauen Rückhalteriegel des Erweiterungskarten-Risers, der sich auf dem System befindet. 2. Heben Sie den Erweiterungskarten-Riser an den blauen Griffstellen aus dem System heraus. 3. Wenn Sie die Erweiterungskarte nicht austauschen, installieren Sie ein Abdeckblech und schließen Sie den Kartenrückhalteriegel. Abbildung 50.
-
Seite 58: Installieren Des Erweiterungskarten-Risers
Nächste Schritte Installieren Sie wieder den Erweiterungskarten-Riser. Installieren des Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie die Luftstromverkleidung. 4. Falls zuvor entfernt, installieren Sie die Erweiterungskarten wieder in den Erweiterungskarten-Risern. Schritte 1. - Seite 59 5. Trennen Sie gegebenenfalls alle angeschlossenen Kabel von der Erweiterungskarte. Schritte 1. Drehen Sie den Erweiterungskarten-Riser um, halten Sie die Erweiterungskarte an den Rändern fest und entfernen Sie die Karte aus dem Riser. Abbildung 53. Entfernen einer Erweiterungskarte aus dem Riser 2.
-
Seite 60: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser
Installieren einer Erweiterungskarte im Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Wenn Sie eine neue Erweiterungskarte installieren, packen Sie diese aus und bereiten Sie die Karte für die Installation vor. ANMERKUNG: Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde. -
Seite 61: Optionales Idsdm-Modul
System eingeschaltet haben; die neue Karte wird automatisch auf die gleiche Firmware und Konfiguration wie die fehlerhafte Version aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. Optionales IDSDM-Modul Entfernen des IDSDM-Moduls Voraussetzungen 1. -
Seite 62: Einbauen Des Idsdm-Moduls
Abbildung 57. Entfernen des IDSDM-Moduls Nächste Schritte Setzen Sie das IDSDM-Modul wieder ein.. Einbauen des IDSDM-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. -
Seite 63: Microsd-Karte
Abbildung 58. Einbauen des IDSDM-Moduls Nächste Schritte Setzen Sie die MicroSD-Karten ein. ANMERKUNG: Setzen Sie die microSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben. Installieren Sie das Kühlgehäuse. -
Seite 64: Einsetzen Der Microsd-Karte
Abbildung 59. Entfernen der Mikro-SD-Karte Nächste Schritte Setzen Sie die microSD-Karten wieder ein. Einsetzen der MicroSD-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). ANMERKUNG: Stellen Sie bei Verwendung einer MicroSD-Karte in Ihrem System sicher, dass die Option Anschluss für die interne SD-Karte im System-Setup aktiviert ist. -
Seite 65: Optionale Boss-S1-Karte
Abbildung 60. Einsetzen der MicroSD-Karte Nächste Schritte Installieren Sie das IDSDM-Modul.. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Innern des Systems. Optionale BOSS-S1-Karte Entfernen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. -
Seite 66: Einbauen Des M.2-Ssd-Moduls
Abbildung 61. Entfernen der M.2-SSD aus dem BOSS-S1-Kartenträger Nächste Schritte Setzen Sie die M.2-SSD wieder in das BOSS-S1-Kartenmodul ein. Einbauen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. -
Seite 67: Perc
Abbildung 62. Einbauen des M.2-SSD-Moduls Nächste Schritte 1. Setzen Sie die BOSS-S1-Karte im Erweiterungskarten-Riser ein. 2. Installieren Sie den Erweiterungskarten-Riser. 3. Installieren Sie das Kühlgehäuse. 4. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Innern des Systems. PERC Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. -
Seite 68: Installieren Des Adapter-Perc
Abbildung 63. Entfernen des Adapter-PERC Nächste Schritte Setzen Sie den Adapter-PERC wieder ein. Installieren des Adapter-PERC Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). Entfernen Sie die Luftstromverkleidung. -
Seite 69: Systembatterie
Abbildung 64. Installieren des Adapter-PERC Nächste Schritte 1. Installieren Sie den Erweiterungskarten-Riser. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Innern des Systems. Systembatterie Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Austauschen der Systembatterie Voraussetzungen WARNUNG:... - Seite 70 Abbildung 65. Entfernen der Systembatterie VORSICHT: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest abstützen, wenn Sie eine Batterie installieren oder entfernen. 2. So installieren Sie eine neue Systembatterie: a. halten Sie die Batterie mit dem positiven Pol nach oben und schieben sie unter die Sicherungshalterungen. b.
-
Seite 71: Optionale Interne Usb-Karte
3. Vergewissern Sie sich, dass die Batterie ordnungsgemäß funktioniert, indem Sie die folgenden Schritte durchführen: a. Rufen Sie das System-Setup während des Startvorgangs durch Drücken von F2 auf. b. Geben Sie im System-Setup in den Feldern Uhrzeit und Datum das richtige Datum und die richtige Uhrzeit ein. c. -
Seite 72: Installieren Des Internen Usb-Sticks
Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Informationen zum Aktualisieren auf die neueste Firmware und zum Ändern der Konfiguration finden Sie im Lifecycle Controller-Benutzerhandbuch unter https://www.dell.com/ idracmanuals. Entfernen des verkabelten Netzteils Voraussetzungen 1. -
Seite 73: Netzteil Installieren
6. Entfernen Sie den Erweiterungskarten-Riser, wenn dieser installiert ist. 7. Lösen und heben Sie den optionalen Kabelführungsarm an, falls er beim Entfernen des Netzteils im Weg ist. Informationen zum Kabelführungsarm finden Sie in der Dokumentation zum System-Rack unter https://www.dell.com/poweredgemanuals. Schritte 1. -
Seite 74: Systemplatine
Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. Systemplatine Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. -
Seite 75: Einbauen Der Systemplatine
Kühlungslüfter Erweiterungskarten Erweiterungskarten-Riser Eingriffschalter IDSDM-Modul (falls installiert) Interner USB-Speicherstick (falls installiert) Prozessorkühlkörper Speichermodule k. Trennen Sie alle Kabel von der Systemplatine. VORSICHT: Achten Sie darauf, die Systemidentifikationstaste nicht zu beschädigen, während Sie die Systemplatine aus dem System nehmen. Schritte 1. Entfernen Sie alle Schrauben von der Systemplatine. 2. - Seite 76 Schritte 1. Nehmen Sie die neue Systemplatinenbaugruppe aus der Verpackung. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an. VORSICHT: Stellen Sie sicher, dass Sie die Systemidentifikationstaste beim Absenken der Systemplatine in das Gehäuse nicht beschädigen. 2.
-
Seite 77: Wiederherstellung Des Systems Mithilfe Der Easy-Restore-Funktion
Module. 4. Wenn Sie Easy Restore nicht verwenden, importieren Sie Ihre neue oder vorhandene iDRAC-Enterprise-Lizenz. Weitere Informationen finden Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller verfügbar unter https://www.dell.com/idracmanuals. 5. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Innern des Systems. -
Seite 78: Installieren Des Tpm-Moduls
Schritte 1. Machen Sie den TPM-Anschluss auf der Systemplatine ausfindig. Weitere Informationen finden Sie unter Anschlüsse der Systemplatine. 2. Drücken Sie das Modul nach unten und entfernen Sie die Schraube mit dem Sicherheits-Torx 8-Schraubendreherbit, das mit dem TPM-Modul geliefert wurde. 3. -
Seite 79: Initialisieren Des Tpm 2.0 Für Benutzer
Initialisieren des TPM 2.0 für Benutzer Schritte 1. Drücken Sie beim Start des System F2, um das System-Setup aufzurufen. 2. Klicken Sie im Bildschirm System-Setup-Hauptmenü auf System-BIOS > Systemsicherheitseinstellungen. 3. Wählen Sie unter der Option TPM Security (TPM-Befehl) On (Ein) aus. 4. -
Seite 80: Installieren Des Linken Bedienfelds
Abbildung 74. Entfernen des linken Bedienfelds Nächste Schritte Setzen Sie das linke Bedienfeld wieder ein. Installieren des linken Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. -
Seite 81: Entfernen Des Rechten Bedienfelds
Nächste Schritte Bauen Sie das Kühlgehäuse wieder ein. Bringen Sie die Frontverkleidung wieder 3. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. -
Seite 82: Installieren Des Rechten Bedienfelds
Abbildung 76. Entfernen des rechten Bedienfelds Nächste Schritte Setzen Sie das rechte Bedienfeld wieder ein. Installieren des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. - Seite 83 Abbildung 77. Installieren des rechten Bedienfelds Nächste Schritte Installieren Sie das Kühlgehäuse. Bringen Sie die Frontblende 3. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Installieren und Entfernen von Systemkomponenten...
-
Seite 84: Kapitel 6: Jumper Und Anschlüsse
Jumper und Anschlüsse In diesem Abschnitt finden Sie wesentliche und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinen im System beschrieben. Mit den Jumpern auf der Systemplatine können das System deaktiviert und Kennwörter zurückgesetzt werden. Um Komponenten und Kabel korrekt zu installieren, müssen Sie in der Lage sein, die Anschlüsse auf der Systemplatine zu identifizieren. -
Seite 85: Jumper-Einstellungen Auf Der Systemplatine
Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise. - Seite 86 Schritte 1. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System und die Peripheriegeräte von der Netzstromversorgung. 2. Entfernen Sie die Systemabdeckung. 3. Setzen Sie den Jumper auf der Systemplatine von den Kontaktstiften 2 und 4 auf die Kontaktstifte 4 und 6. 4.
-
Seite 87: Kapitel 7: Systemdiagnose Und Anzeigecodes
Verwenden der Systemdiagnose Führen Sie bei einer Störung im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. -
Seite 88: Integrierte Dell-Systemdiagnose
Integrierte Dell-Systemdiagnose ANMERKUNG: Die integrierte Dell-Systemdiagnose wird auch als ePSA-Diagnose (Enhanced Pre-boot System Assessment) bezeichnet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Gerätegruppen oder Geräte mit folgenden Funktionen: ● Tests automatisch oder in interaktivem Modus durchführen ● Tests wiederholen ●... -
Seite 89: Kapitel 8: Wie Sie Hilfe Bekommen
Sie können den Quick Resource Locator (QRL), der sich auf dem Informations-Tag an der des R250-Systems befindet, um Informationen über Dell EMC PowerEdge R250 zu erhalten. Es gibt auch einen weiteren QRL für den Zugriff auf Produktinformationen, der sich auf der Rückseite der Systemabdeckung befindet. -
Seite 90: Quick Resource Locator (Qrl) Für Das Poweredge R250-System
Abbildung 80. Quick Resource Locator (QRL) für das PowerEdge R250-System Automatische Unterstützung mit SupportAssist Dell EMC SupportAssist ist ein optionalerDell EMC Service, das den technischen Support für Ihre Dell EMC Server-, Speicher- und Netzwerkgeräte von automatisiert. Wenn Sie eine SupportAssist-Anwendung in Ihrer IT-Umgebung installieren und einrichten, profitieren Sie von den folgenden Vorteilen: ●... - Seite 91 Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. ● Proaktiver Kontakt – Ein Mitarbeiter des technischen Supports von Dell EMC kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.
-
Seite 92: Kapitel 9: Dokumentationsangebot
In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte Standort der Tabelle. - Seite 93 „Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management www.dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, www.dell.com/openmanagemanuals...
